在电子元件选型、电路设计或设备维护中，“DIP 拨码开关” 是高频出现的术语。不少新手会疑惑：“拨码开关 DIP 到底是什么意思？”“DIP 和普通拨码开关有区别吗？” 实际上，DIP 并非拨码开关的额外功能描述，而是其核心封装形式的标识，直接决定了拨码开关的安装方式、适用场景与电路适配性。本文从 DIP 的定义出发，拆解 DIP 拨码开关的结构、分类、应用及选型要点，帮你彻底搞懂 “DIP” 的含义与实际价值。

一、拨码开关 DIP 的核心定义：从英文全称到本质属性

“DIP” 是英文 “Dual In-line Package” 的缩写，中文译为 “双列直插式封装”。当我们说 “DIP 拨码开关” 时，本质是指 “采用双列直插式封装结构的拨码开关”，其核心特征体现在 “封装形式” 上，而非功能差异 ——所有 DIP 拨码开关都属于拨码开关的范畴，但拨码开关还包含贴片式（SMD）等其他封装类型。

1. DIP 封装的结构特点（为何叫 “双列直插”）

DIP 拨码开关的封装结构有两大关键特征，也是 “双列直插” 的由来：

· 引脚排列：开关的金属引脚分为两列，对称分布在开关本体两侧（如 8 位 DIP 拨码开关有 16 个引脚，每侧各 8 个），引脚间距多为 2.54mm（行业通用标准），适配多数 PCB 板的插件孔设计；

· 安装方式：引脚需穿过 PCB 板的插件孔，从背面焊接固定（“直插” 即引脚直接插入 PCB 孔），焊接后结构稳固，抗振动能力强，适合工业设备等对稳定性要求高的场景。

2. DIP 与其他封装拨码开关的核心区别

为更清晰理解 DIP 的定位，可通过下表对比 DIP（双列直插）与 SMD（表面贴装）两种主流封装的差异：

简言之，“DIP” 明确了拨码开关的 “物理安装形态”，而非功能 —— 无论是 1 位还是 8 位，无论是地址编码还是功能切换，只要采用双列直插封装，都可称为 “DIP 拨码开关”。

二、DIP 拨码开关的分类：按位数、功能与防护等级划分

DIP 拨码开关根据 “位数（控制单元数量）”“功能（单刀单掷 / 单刀双掷）”“防护等级” 可细分为不同类型，适配不同场景需求：

1. 按位数划分（最常用分类方式）

位数决定了 DIP 拨码开关的控制维度与配置范围，常见类型如下：

· 1 位 DIP 拨码开关：仅 1 个独立控制单元（1 组引脚），用于简单的 “二选一” 配置，如设备 “启动 / 停止”“自动 / 手动” 模式切换，常见型号如 DS-01D（2.54mm 间距，双列直插）；

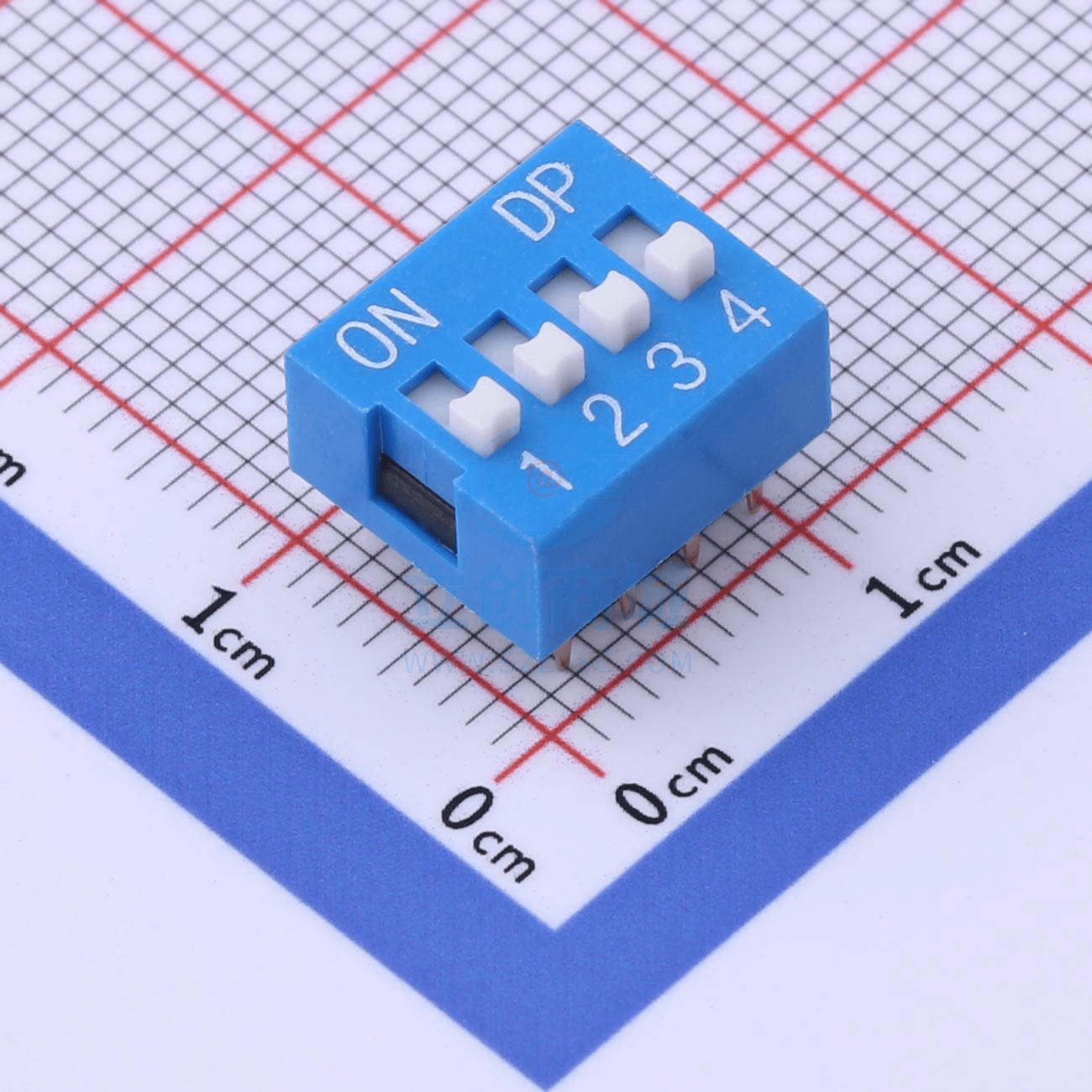

· 4 位 DIP 拨码开关：4 个控制单元集成（8 个引脚，每侧 4 个），地址范围 0-15，适合中小型设备的地址编码，如 RS485 传感器、智能家居控制器，型号如 KFC-DIP-04；

· 8 位 DIP 拨码开关：8 个控制单元集成（16 个引脚，每侧 8 个），地址范围 0-255，广泛用于工业 PLC 模块、大型变频器的地址扩展，型号如 ALPS SKQU-08；

· 多位组合 DIP 拨码开关：10 位、16 位等（如 10 位 DIP 拨码开关地址范围 0-1023），用于超宽范围配置，如大型数据采集系统的设备编号设定。

2. 按功能划分（触点切换方式）

· 单刀单掷（SPST）DIP 拨码开关：每个控制单元只有 “通（ON）”“断（OFF）” 两种状态，是最主流的类型，占 DIP 拨码开关总量的 90% 以上，用于地址编码、功能选择等场景；

· 单刀双掷（SPDT）DIP 拨码开关：每个控制单元有 3 个引脚（公共端、常开端、常闭端），可实现 “两路切换”（如选择主电源 / 备用电源），但应用较少，多用于特殊电源控制场景。

3. 按防护等级划分（适应环境差异）

· 普通防护 DIP 拨码开关：无特殊防护结构，防护等级 IP40（防粉尘，不防水），适用于干燥、洁净的室内环境（如办公室路由器、家用家电）；

· 工业防护 DIP 拨码开关：外壳采用密封设计，防护等级 IP65（防尘、防水溅），部分型号内置防氧化触点（如镀金触点），适用于车间、户外等恶劣环境（如机床控制器、户外传感器）。

三、DIP 拨码开关的典型应用场景：为何工业场景偏爱 DIP 封装？

由于 DIP 封装 “抗振动、结构稳固” 的特点，DIP 拨码开关在工业领域应用最广泛，同时也覆盖部分民用场景，具体如下：

1. 工业控制领域（核心应用场景）

· PLC 模块地址配置：西门子 S7-200、三菱 FX 系列 PLC 的数字量 / 模拟量模块，多采用 8 位 DIP 拨码开关设定模块地址（如地址 0-255），确保 PLC 主机精准识别各模块；

· RS485 总线设备组网：工业温湿度传感器、压力变送器等设备，通过 4 位 / 8 位 DIP 拨码开关设置总线地址（如地址 1-32），避免多设备地址冲突，保障数据传输稳定；

· 变频器参数调节：台达、ABB 变频器的 “电机类型”“控制模式” 等基础参数，可通过 1-2 位 DIP 拨码开关快速配置（如 1 位 ON = 异步电机，OFF = 同步电机），无需连接电脑软件。

2. 民用电子领域（特定场景）

· 老式路由器 / 交换机：早期家用路由器（如 TP-Link TL-R402）的 “工作模式”（路由模式 / 桥接模式），通过 1 位 DIP 拨码开关切换，操作简单，适合非专业用户；

· 家电功能设定：部分老式洗衣机、空调的 “洗涤模式”“温度档位”，采用 2-3 位 DIP 拨码开关配置（如 2 位 ON/OFF 对应 4 种洗涤模式），成本低于触控面板；

· 医疗设备基础配置：小型医疗监护仪的 “数据采样率”（如 1 秒 / 次、2 秒 / 次），通过 4 位 DIP 拨码开关设定，DIP 封装的稳定性可保障医疗数据采集准确。

3. 特殊场景（高可靠性需求）

· 汽车电子：汽车 ECU（发动机控制器）的 “调试模式” 开启，需通过 DIP 拨码开关触发（部分车型），DIP 封装的抗振动能力可适应汽车行驶中的颠簸环境；

· 航空航天设备：小型机载设备的 “故障检测模式” 配置，采用工业级 DIP 拨码开关（如防护等级 IP67），耐受高温（-55℃~125℃）与强电磁干扰。

四、DIP 拨码开关的选型要点：4 个关键参数别忽视

选型 DIP 拨码开关时，需围绕 “封装适配性、功能匹配度、环境耐受性” 核心需求，重点关注 4 个参数：

1. 引脚间距（适配 PCB 板）

DIP 拨码开关的引脚间距需与 PCB 板的插件孔间距一致，否则无法安装。常见引脚间距为 2.54mm（行业通用，适配多数工业 PCB），部分特殊设备采用 1.778mm 间距（小型化需求），选型时需查看 PCB 设计图纸的 “插件孔间距” 参数，避免错选。

2. 位数与地址范围（匹配配置需求）

根据 “需配置的参数数量” 选择位数：

· 仅需 “二选一” 功能（如模式切换）→1 位；

· 地址范围 0-15（如 16 台设备组网）→4 位；

· 地址范围 0-255（如 200 台设备组网）→8 位；

· 地址范围超 255（如 1000 台设备）→10 位及以上。

3. 触点材质与电流（保障使用寿命）

· 触点材质：普通场景选黄铜触点（成本低，寿命 10000 次操作）；工业、高频操作场景选镀金触点（防氧化，寿命 50000 次以上），如 ALPS DIP 拨码开关多采用镀金触点；

· 额定电流：电平信号控制（如地址编码）选 0.1-0.5A 电流规格；电源切换场景（如 12V 电源通断）选 1-2A 电流规格，避免触点过载烧蚀。

4. 防护等级（适应使用环境）

· 室内洁净环境（办公室、家庭）→IP40；

· 工业车间（粉尘、轻微潮湿）→IP54；

· 户外、潮湿环境（户外传感器、洗车设备）→IP65 及以上。

五、DIP 拨码开关的常见认知误区与避坑指南

1. 误区 1：“DIP 拨码开关功能更强大”

· 错误认知：认为 DIP 封装的拨码开关比 SMD 封装 “功能更多、精度更高”；

· 真相：DIP 是封装形式，与功能无关 ——SMD 拨码开关同样可实现 8 位地址编码、功能切换，仅安装方式不同；

· 避坑方法：根据 “安装空间、振动环境” 选封装（工业振动场景选 DIP，小型消费电子选 SMD），而非 “功能强弱”。

2. 误区 2：“所有 DIP 拨码开关引脚间距都一样”

· 错误操作：默认所有 DIP 拨码开关都是 2.54mm 间距，采购后发现无法适配 PCB 板插件孔；

· 避坑方法：选型时必查 datasheet 中的 “Pin Pitch”（引脚间距）参数，标注 “2.54mm” 为通用款，“1.778mm” 为窄间距款，需与 PCB 设计匹配。

3. 误区 3：“DIP 拨码开关无需维护”

· 错误后果：工业场景中，DIP 拨码开关长期不维护，粉尘堆积导致触点接触不良，设备出现 “地址跳变” 故障；

· 避坑方法：每 6 个月断电后用压缩空气吹净 DIP 拨码开关的引脚间隙与触点，触点氧化时用异丙醇棉签擦拭，延长使用寿命。

4. 误区 4：“焊接时可随意弯曲 DIP 引脚”

· 错误操作：焊接 DIP 拨码开关时，为适配 PCB 孔位，强行弯曲引脚，导致引脚断裂或接触不良；

· 避坑方法：若 PCB 孔位与引脚对齐偏差≤0.1mm，可轻微调整引脚（弯曲角度≤10°）；偏差过大时，需重新设计 PCB，不可强行弯曲引脚（DIP 引脚材质较硬，易断裂）。

六、DIP 拨码开关的安装与焊接步骤（实操指南）

正确安装焊接是 DIP 拨码开关稳定工作的基础，需遵循 “定位 - 焊接 - 检测” 流程：

1. 安装前准备

· 工具：电烙铁（温度 350℃-380℃）、焊锡丝（0.8mm，含松香助焊剂）、镊子、吸锡器（备用，用于拆焊）；

· 物料：DIP 拨码开关、PCB 板（已开好插件孔）、助焊剂（少量，防止虚焊）。

2. 核心步骤

· 步骤 1：定位插入：用镊子夹住 DIP 拨码开关本体（避免触碰引脚），将引脚对准 PCB 板的插件孔，垂直插入，确保开关本体与 PCB 板表面贴合（无倾斜）；

· 步骤 2：固定焊接：先焊接 “对角引脚”（如 8 位 DIP 开关的第 1 个和第 16 个引脚），固定开关位置，防止焊接过程中偏移；再按 “从左到右、从上到下” 顺序焊接其余引脚，每个引脚焊接时间≤3 秒（避免高温损坏开关本体）；

· 步骤 3：检测清理：焊接完成后，用万用表通断档检测每个引脚与 PCB 焊盘的连接（确保无虚焊）；用棉签蘸助焊剂清洁剂，擦拭引脚残留的焊锡渣与助焊剂。

3. 注意事项

· 焊接时避免焊锡过多：焊锡仅需覆盖引脚与焊盘的连接处（呈 “小圆锥状”），过多焊锡可能导致相邻引脚短路；

· 焊接后禁止立即触碰：焊接完成后，开关本体与引脚温度较高（≥100℃），需冷却 5 分钟后再进行后续操作，避免烫伤或损坏开关。

总结：DIP 拨码开关的核心价值在于 “封装适配性”

理解 “拨码开关 DIP 是什么意思”，关键是抓住 “DIP = 双列直插封装” 的核心 —— 它不是功能描述，而是物理形态的标识。DIP 拨码开关凭借 “抗振动、易安装、高稳定” 的优势，成为工业控制领域的首选；在选型时，需重点关注引脚间距、位数、防护等级，避免陷入 “封装与功能挂钩” 的误区。
