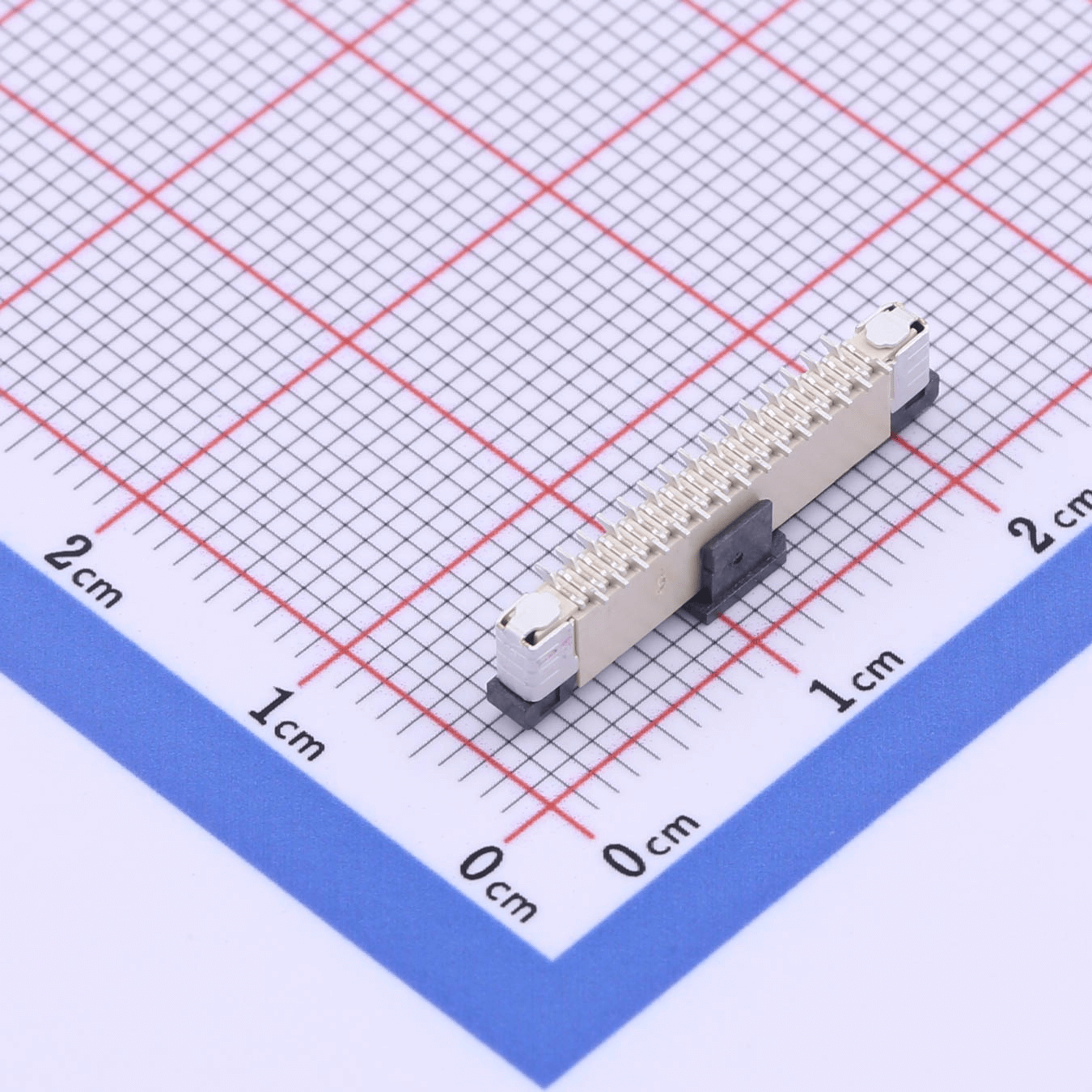

一、FPC连接器标准体系架构

1. 国际三大标准体系

· IPC-6013D：电子电路协会标准，规定基材厚度公差±8%，铜箔厚度允许偏差±12%，适用于消费电子与通信设备。

· JPCA-ET04：日本印刷电路板协会标准，要求最小弯曲半径≥10T（T为总厚度），常用于车载摄像头模组等动态弯折场景。

· IEC 62326-4：国际电工委员会标准，定义阻抗控制线宽公差±0.02mm，适用于5G毫米波天线模组等高频信号传输场景。

2. 典型应用场景标准配置

· 智能手机转轴区：采用0.12mm厚2L结构FPC，动态弯曲半径1.5mm，覆盖膜开窗尺寸=焊盘+0.15mm。

· 车载摄像头模组：0.3mm厚4层板，安装孔距公差±0.03mm，金手指长度2.0±0.05mm。

· 医疗导管传感器：超薄单层板0.08mm，蛇形走线曲率半径≥0.3mm，生物兼容性涂层厚度5±1μm。

二、尺寸公差与材料工艺标准

1. 核心尺寸参数

· 基材厚度：单面板采用12.5/25/50μm聚酰亚胺（PI）基材，双面板为25μm PI+18μm胶层+25μm PI。汽车电子领域普遍采用0.2mm厚双面FPC，弯曲疲劳寿命达10万次（测试条件：R=3mm，90°折弯）。

· 导体尺寸：精密线路最小线宽/间距=25/25μm（L/S=1:1），阻抗控制差分对线宽公差±3μm（@10GHz），BGA焊盘直径=球径×0.8±0.02mm。

· 结构尺寸：补强板FR4厚度0.2-2.0mm，尺寸公差±0.1mm；安装孔直径≥0.3mm（铜环宽度>0.15mm）；外形公差轮廓切割精度±0.05mm（激光切割）。

2. 材料工艺规范

· 基材选择：聚酰亚胺（PI）基材耐温范围-40°C至+125°C，聚酯（PET）基材成本降低30%但耐温性差。

· 导电层：铜箔分电沉积和锻造两类，电沉积铜用于高频信号传输，锻造铜抗拉伸性更优。铝箔作为替代材料，导电性接近铜但需解决长期腐蚀问题。

· 粘合剂：各向同性导电粘合剂（ICA）用于芯片接触，各向异性导电粘合剂（ACA）实现单方向导电，厚度公差±2μm。

三、检测标准与质量控制

1. 关键检测项目

· 电气性能：接触电阻≤30mΩ（毫欧级），绝缘电阻≥500MΩ，耐压测试50V-300V。

· 机械性能：插拔力5N-20N，耐久性测试达数万次（如JAE FX10系列标称20,000次）。

· 环境适应性：温度循环测试（-40°C至+125°C），湿度测试（90% RH持续168小时），盐雾测试（1000小时以上）。

2. 检测方法与设备

· 3D激光测量：厚度方向分辨率0.1μm，用于基材厚度与补强板尺寸检测。

· AOI检测：线宽测量精度±2μm，自动识别导体表面凹陷、镀层附着力缺陷。

· 热机械分析（TMA）：Z轴膨胀系数≤40ppm/℃，评估材料耐温性。

四、行业规范与典型案例

1. 消费电子领域

· 智能手机：泰科052-T系列上接型连接器，触点位于顶部，排线垂直插入，适用于叠层PCB设计（如无人机飞控模块）。

· TWS耳机：莫仕051-B系列下接型连接器，触点朝下，排线水平插入，适配主板边缘布局（如充电接口）。

2. 汽车电子领域

· 车载显示屏：矢崎VH-B系列下接式滑轨自锁结构，插拔力0.25N，支持自动化设备高速装配（1200次/小时）。

· 电池管理系统（BMS）：住友AF3-T系列上接式翻盖锁扣，锁紧力8N，通过USCAR-2标准耐盐雾测试。

3. 工业设备领域

· 工业机器人控制板：采用0.5mm间距FPC连接器，阻抗控制±10%，支持56Gbps PAM4信号传输（用于数据中心光模块）。

· 医疗内窥镜：超薄FPC连接器厚度0.08mm，蛇形走线曲率半径≥0.3mm，生物兼容性涂层通过ISO 10993认证。

五、标准演进与技术创新

1. 超薄化趋势

下一代标准目标厚度0.05mm（3层结构），纳米银线印刷技术将线宽降至8μm，分子键合工艺实现无胶层叠结构。

2. 功能集成化

嵌入式无源元件要求线路公差≤±1%，光电复合板需保持光纤通道尺寸精度±0.5μm。

3. 智能化制造

基于数字孪生的虚拟标定技术，使尺寸标准实施效率提升40%以上，良率提升18%。

结语

FPC连接器标准体系是电子制造精度与可靠性的基石。从IPC-6013的基材公差到JPCA-ET04的弯曲半径，从IEC 62326-4的阻抗控制到USCAR-2的耐盐雾测试，每一项标准都凝聚着行业对品质的极致追求。随着5G、汽车电子与医疗设备的快速发展，FPC连接器标准正朝着超薄化、集成化、智能化方向演进，推动电子制造进入新的精度纪元。
