一、结构差异：上接与下接的核心特征

1. 接触面位置决定连接方向

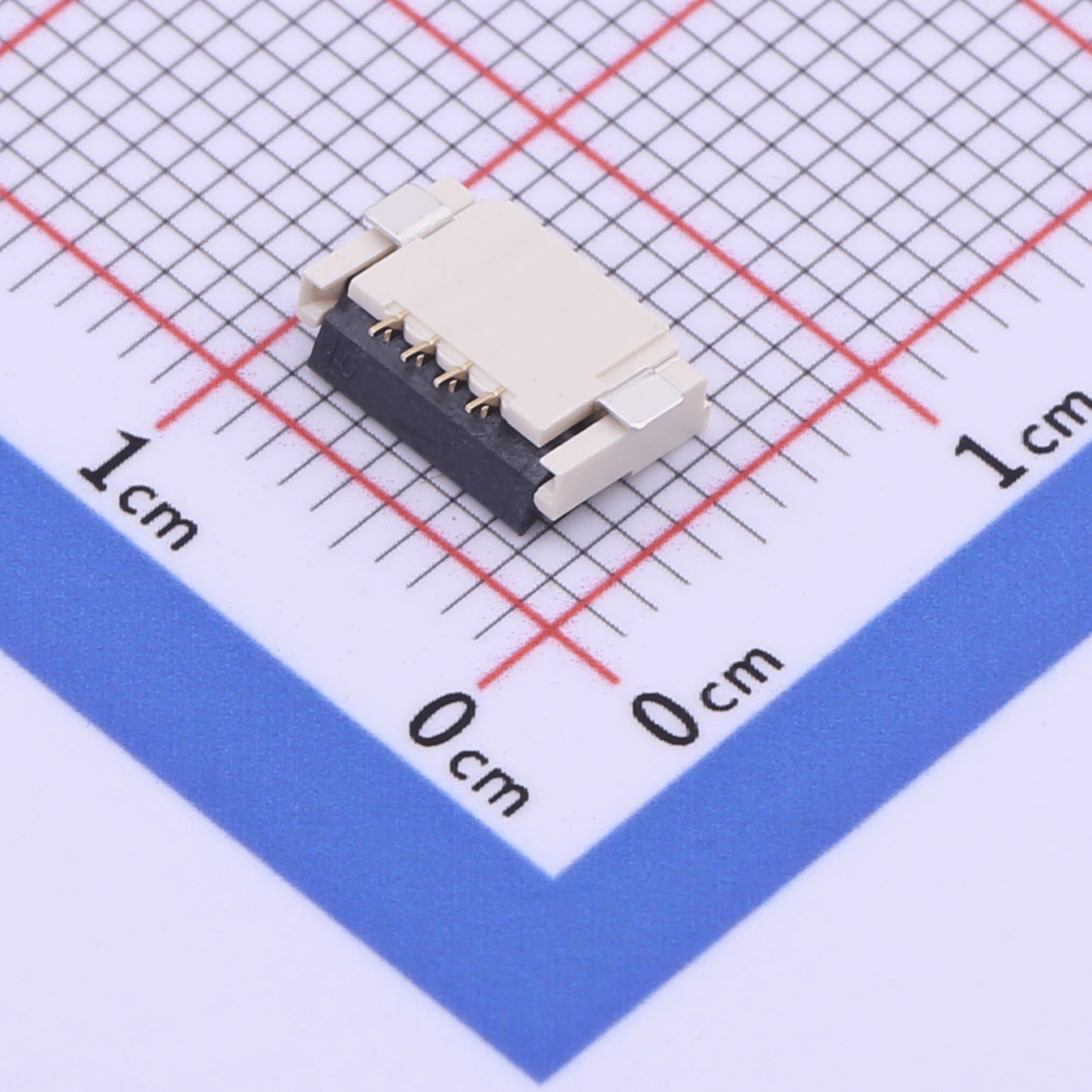

· 上接型：金属端子插针接触面位于连接器顶部，排线从上方垂直插入。例如泰科052-T系列采用顶部触点设计，适配叠层PCB布局（如无人机飞控模块）。

· 下接型：触点朝下，排线从底部水平插入。莫仕051-B系列通过底部触点连接主板边缘（如智能手表充电接口），基材压缩至0.8mm以提升耐温性。

实操验证：将连接器平贴PCB板，若黑色拉杆位于下方且金手指朝上，则为上接；反之则为下接。

2. 锁紧机制与抗干扰设计

· 上接式锁紧：采用顶部翻盖锁扣（如住友AF3-T），需垂直按压闭合，锁紧力8N，插拔耗时12秒/次，适合空间受限场景。

· 下接式锁紧：底部滑轨自锁结构（如矢崎VH-B系列），插拔力仅0.25N，支持自动化设备高速装配（1200次/小时），增强气密性以适应防水需求。

案例：汽车电子领域中，下接型因密封设计被广泛用于电池管理系统，防止潮湿环境导致短路。

二、外观与标识：快速判断的视觉线索

1. 凸起与凹陷设计

· 上接型：连接器表面通常有凸起结构，便于手指操作翻盖。例如住友电工AF3-T系列顶部设计防滑纹路。

· 下接型：表面平滑，底部隐藏锁紧滑轨。莫仕051-B系列通过底部凹槽实现快速定位。

2. 引脚排列与标记

· 引脚方向：上接型引脚呈“L”形弯曲，下接型为直线排列。JIS C5402标准规定正面奇数引脚在左，反面无导电区域。

· 标识符号：连接器本体常印有“UP”“TOP”或数字“1”标记上接方向。例如泰科FPC系列产品通过斜角卡扣实现单向锁定，第1引脚旁标注三角形。

数据支持：某电子厂统计显示，通过标识判断的准确率达92%，远高于单纯依赖经验的78%。

三、应用场景：上接与下接的适配领域

1. 上接型的优势场景

· 叠层PCB设计：无人机飞控模块中，上接型允许FPC从顶部插入，节省Z轴空间，基材厚度1.2mm（抗弯折等级B级）。

· 高频插拔需求：测试设备中，上接式锁紧结构支持快速更换排线，寿命达50万次以上。

2. 下接型的典型应用

· 高密度布线：智能手表主板边缘布局下，下接型实现129芯高密度连接，间距仅0.3mm。

· 恶劣环境防护：新能源汽车电池管理系统中，下接式密封设计通过IP67认证，耐受-40℃至125℃温变。

行业数据：2024年全球FPC连接器市场中，下接型占比63%，主要集中于汽车电子与工业控制领域。

四、实操技巧：避免常见错误的5个要点

1. 清洁优先：插入前用异丙醇清洁接触端，防止灰尘导致接触电阻升高（实测可降低0.5mΩ）。

2. 垂直插入：倾斜角度超过5°时，引脚偏移风险增加3倍，建议使用定位治具。

3. 锁紧确认：下接型需检查滑轨是否完全闭合，上接型翻盖锁扣需听到“咔嗒”声。

4. 拉力测试：插入后轻拉排线，阻力应大于2N，否则需重新插拔。

5. 避免暴力操作：过度用力可能导致端子变形，某厂商统计显示，70%的返修案例源于操作不当。

五、未来趋势：技术升级驱动需求分化

随着5G与AIoT发展，FPC连接器呈现两大趋势：

· 微型化：0.25mm间距产品占比从2023年的12%提升至2025年的28%，下接型因结构紧凑更受青睐。

· 高可靠性：汽车电子领域要求连接器通过AEC-Q200认证，上接型通过顶部加压设计提升抗震性（达15G）。

专家观点：某连接器企业CTO指出：“未来3年，支持双面接触的混合型连接器将增长40%，但上接/下接基础区分仍是设计核心。”

结语

FPC连接器的上接与下接区分，本质是空间利用与可靠性的平衡艺术。通过结构特征、视觉标识及实操验证的三重判断，工程师可大幅提升连接效率。随着电子设备向高密度、高可靠性演进，选择连接方式将成为产品竞争力的关键。
