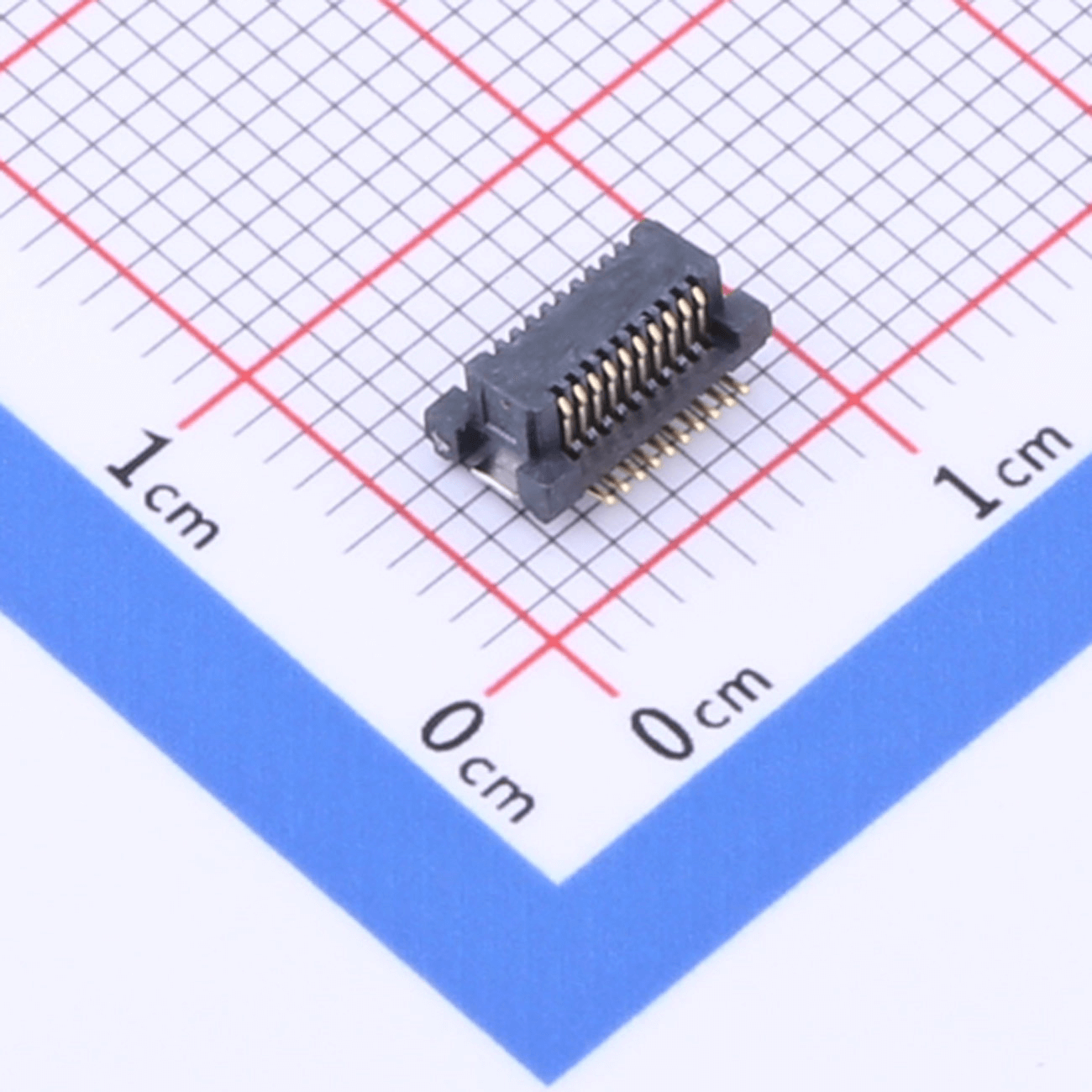

一、螺钉固定法：高强度场景的方案

适用场景：工业控制设备、汽车电子、高频振动环境
操作要点：

1. 定位与打孔：在连接器四角及电路板对应位置预留M2-M3螺纹孔，孔距误差需控制在±0.1mm以内。

2. 螺钉选型：优先选用不锈钢或镀镍螺钉，长度需超过电路板厚度2-3mm，确保螺纹完全啮合。

3. 扭矩控制：使用扭矩螺丝刀按0.5-0.8N·m标准拧紧，避免因过紧导致PCB铜箔剥离。
案例：某新能源汽车电池管理系统采用4颗M2.5螺钉固定连接器，通过-40℃至+85℃冷热冲击测试后，接触电阻变化率＜0.5%。

二、焊接固定法：高密度布线的方案

适用场景：消费电子、通信设备、单次使用场景
工艺标准：

1. 焊料选择：推荐使用Sn96.5Ag3Cu0.5无铅焊料，熔点217-220℃，符合RoHS标准。

2. 回流焊参数：

1. 预热区：120-150℃，60-90s

2. 回流区：235-245℃，40-60s

3. 冷却区：斜率≤4℃/s

3. 检测标准：X-Ray检测焊点空洞率＜15%，ICT测试接触阻抗＜20mΩ。
优势：某5G基站项目采用焊接固定后，连接器与PCB结合强度达15N/mm²，较螺钉固定提升3倍。

三、卡槽安装法：快速拆装的模块化设计

结构设计：

1. 卡扣参数：单边卡扣力需≥5N，脱扣力控制在10-15N，确保手动可拆卸。

2. 导向设计：在卡槽入口设置2°-5°倒角，公差±0.05mm，降低插入阻力。

3. 防错机制：采用不对称卡槽布局，防止连接器反向误插。
应用实例：某医疗监护仪通过卡槽固定设计，实现30秒内完成电路板更换，维修效率提升70%。

四、弹性固定法：抗冲击环境的解决方案

材料选择：

1. 弹簧片：推荐使用铍青铜（QBe2），厚度0.2-0.3mm，弹性模量128GPa。

2. 硅胶垫：硬度40-50 Shore A，压缩量控制在15%-25%。
力学验证：

· 振动测试：10-55Hz，1.5mm振幅，10小时无松动

· 冲击测试：50G峰值加速度，3次正反向冲击后接触正常
典型案例：某轨道交通设备采用弹性固定，通过IEC 61373标准振动冲击测试。

五、粘贴固定法：超薄设备的空间优化

胶水选型：

1. 施胶量：0.05-0.1g/cm²，采用点胶机精确控制

2. 固化环境：温度25±2℃，湿度50±10%RH

3. 可靠性测试：85℃/85%RH高温高湿存储168小时后，剥离强度下降率＜10%

六、选型决策树：四步确定最佳方案

1. 振动等级：＞5G振动选螺钉/弹性固定，＜2G振动可选卡槽/粘贴

2. 空间限制：PCB间距＜3mm时优先焊接，＞5mm可考虑螺钉

3. 维护需求：需频繁更换选卡槽，一次性使用选焊接

4. 成本预算：螺钉固定单件成本约0.15，焊接固定约0.08

七、常见问题解决方案

问题1：焊接后连接器翘曲

· 原因：PCB与连接器CTE不匹配（PCB:14ppm/℃，连接器:30ppm/℃）

· 对策：采用局部加热补偿工艺，焊接区温度梯度控制在5℃以内

问题2：螺钉固定后接触不良

· 原因：螺纹孔镀层厚度超标（＞5μm）导致有效接触面积减少

· 对策：控制镀层厚度2-3μm，使用螺纹胶填充间隙

问题3：卡槽固定易松动

· 原因：卡扣磨损量超过0.1mm

· 对策：采用双卡扣结构，磨损余量预留0.2mm

结语

板对板连接器的固定方式选择需综合考量机械强度、环境适应性、成本及可维护性。通过标准化工艺控制与场景化选型，可显著提升电子设备的可靠性。建议工程师在方案设计阶段即引入DFMEA分析，提前识别固定方式潜在风险。
