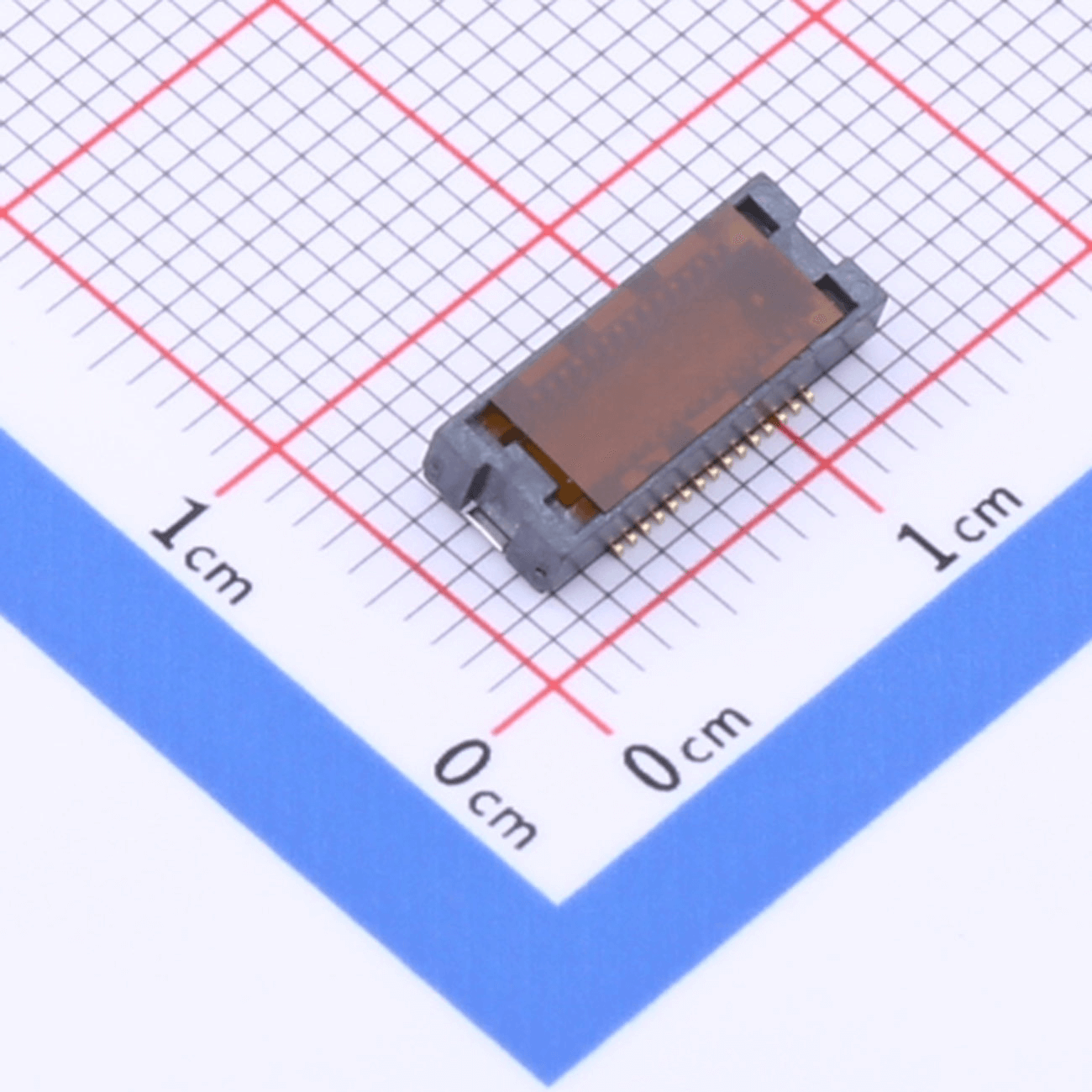

一、核心结构原理：5大机械设计解析

1. 插针-插座结构：传统硬连接方案

工作原理：通过公头插针与母头插座的物理插合实现电气连接，接触方式分为点接触与面接触。

· 点接触：插针端部为球形，适用于低电流场景（如消费电子），接触电阻≤30mΩ。

· 面接触：插针端部为扁平状，适用于大电流场景（如工业电源），过流能力达10A/pin。
应用案例：某数据中心服务器采用0.8mm间距插针连接器，实现28Gbps高速信号传输，误码率＜10⁻¹²。

2. 浮动式结构：补偿安装误差

设计逻辑：在连接器公头或母头侧设置弹性元件（如弹簧片），允许±0.5mm的横向偏移，补偿PCB加工误差。
技术参数：

· 弹性系数：50-100N/mm

· 寿命：＞500次插拔
场景适配：某新能源汽车电池管理系统采用浮动式连接器，通过-40℃至+85℃冷热冲击测试后，接触电阻变化率＜0.5%。

3. 卡口式结构：快速装卸设计

锁定机制：通过旋转卡扣实现机械互锁，解锁力需控制在10-15N，避免操作损伤。
防错设计：采用非对称卡槽布局，防止反向误插。
效率提升：某医疗监护仪通过卡口式设计，实现30秒内完成电路板更换，维修效率提升70%。

4. 侧插式结构：紧凑空间优化

布局特点：连接器垂直于PCB边缘插入，合高范围覆盖2.5mm至8.0mm，适用于智能手机等超薄设备。
电气参数：

· 耐压：250V AC（RMS）

· 绝缘电阻：＞2000MΩ
案例：某5G手机采用0.4mm间距侧插连接器，在8.5mm厚度内实现40pin信号传输。

5. 雌雄同体结构：模块化设计

创新点：单个连接器同时具备公头与母头功能，支持PCB板任意角度堆叠。
应用场景：某工业控制器通过雌雄同体连接器，实现6层PCB板垂直互联，信号传输延迟＜2ns。

二、高频场景应用：3大行业解决方案

1. 5G基站：毫米波信号传输

需求痛点：毫米波频段（24.25-52.6GHz）对连接器插入损耗敏感，要求损耗≤0.1dB/连接点。
选型标准：

· 间距：0.4mm

· 材质：铍铜触点+镀金层（厚度≥0.5μm）
案例：某通信设备商采用浮动式0.4mm连接器，通过IEC 60603-7标准测试，支持28Gbps信号传输。

2. 新能源汽车：高压大电流连接

技术挑战：800V平台要求连接器耐压≥1500V DC，过流能力达150A/pin。
解决方案：

· 结构：双卡槽设计+激光焊接固定

· 材质：磷青铜触点+镀银层（厚度≥2μm）
测试数据：某车型电池连接器通过ISO 16750-3振动测试（5-500Hz，5G加速度），接触电阻波动＜5μΩ。

3. 医疗设备：精密信号传输

核心需求：心电图机等设备要求连接器共模抑制比（CMRR）＞80dB，降低噪声干扰。
设计要点：

· 屏蔽层：连接器外壳采用铜合金屏蔽罩，衰减≥60dB（1GHz）

· 接触力：30-50g/pin，确保低阻抗稳定接触
临床验证：某超声诊断仪连接器通过IEC 60601-1医疗安全认证，信号失真率＜0.1%。

三、选型决策树：4步确定最佳方案

1. 信号类型：

· 高速数字信号（＞5Gbps）：选0.4mm间距浮动式连接器

· 模拟信号：选带屏蔽层的卡口式连接器

2. 空间限制：

· PCB间距＜5mm：选侧插式连接器

· 多层堆叠：选雌雄同体结构

3. 环境适应性：

· 工业现场：选IP67防护等级+耐温-55℃至+125℃型号

· 消费电子：选耐湿95%RH（85℃）型号

4. 成本预算：

· 高端场景：镀金连接器单价约$0.8/pin

· 成本敏感型：镀锡连接器单价约$0.3/pin

四、常见故障与解决方案

问题1：接触电阻超标

· 原因：触点氧化（如镀层厚度不足）或异物侵入

· 对策：

· 选用镀金层厚度≥0.5μm的连接器

· 增加防尘盖设计，降低颗粒污染风险

问题2：振动松动

· 原因：卡口锁紧力不足或螺钉固定扭矩偏差

· 对策：

· 卡口式连接器锁紧力控制在10-15N

· 螺钉固定采用扭矩螺丝刀（标准0.5-0.8N·m）

问题3：高温绝缘失效

· 原因：塑胶外壳耐温性不足（如选用PC材质）

· 对策：

· 选用UL94V-0级LCP材料，耐温范围扩展至-55℃至+125℃

· 增加隔热垫片，降低热传导效率

结语

板对板连接器的设计需平衡机械稳定性、电气性能与成本。通过结构选型（如浮动式补偿安装误差）、材料优化（如铍铜触点提升导电性）及场景化测试（如5G毫米波信号损耗验证），可显著提升产品可靠性。建议工程师在方案设计阶段引入DFMEA分析，提前识别接触氧化、振动松动等潜在风险。
