在电子设备的内部世界里，空间永远是稀缺资源。一根排线弯折的角度、一个接口的高度，都可能决定整个设计的生死。今天，我们在“每日一品”技术交流栏目里，拆开一款低调却高效的组件——金航标KH-2.54PH180-2X16P-L8.9 IDC连接器。它只有8.9mm高，却能同时驾驭32个引脚，像一位线缆魔术师，把信号和电源在狭窄空间里安排得井井有条。

IDC连接器本就以“免焊接”著称，而这款2.54mm间距的双排16P简牛座，将便利性推向了新的高度。直插180°的设计，让它像乐高积木一样轻松嵌入PCB。接下来，我们从参数、安装、实际案例到未来可能，一层层揭开它的故事。

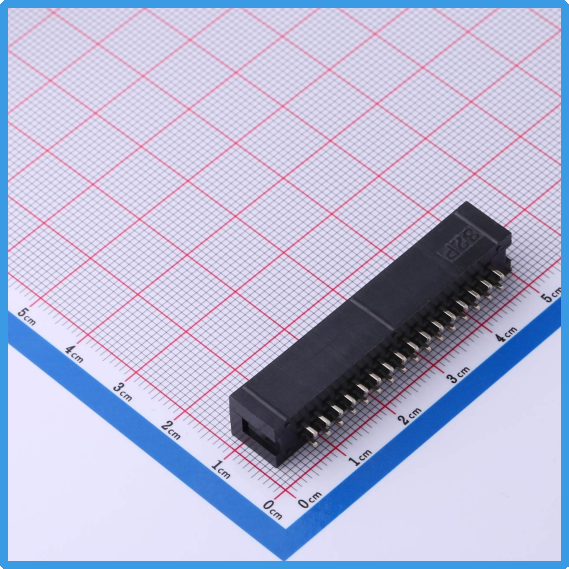

Kinghelm金航标KH-2.54PH180-2X16P-L8.9产品图

参数拆解：32个引脚背后的数字密码

Kinghelm金航标KH-2.54PH180-2X16P-L8.9的命名本身就是一张规格表。2.54mm是经典间距，兼容市面上绝大多数排线；2X16P意味着每排16个引脚，双排共32个接触点；L8.9则直指塑高8.9mm——这个高度在紧凑型设备里堪称难得的“低调”。

工作温度从-40℃到+105℃，覆盖了从户外寒冬到机房高温的各种场景。额定电流3A，足以驱动小型传感器或控制信号；绝缘电阻≥5000 MΩ，确保双排之间互不干扰；耐电压交流500V，在瞬变尖峰到来时提供缓冲。镀层采用Gold flash，薄薄一层金在接触点筑起防氧化壁垒，让每一次插拔都保持初见的顺滑。

安装现场：从排线到PCB，只需三步

第一次见到IDC连接器KH-2.54PH180-2X16P-L8.9的人，往往会被它的“傻瓜式”安装惊艳到。步骤简单得像搭积木：

第一步：准备匹配的2.54mm彩排或灰排线，对齐双排16P的槽口。

第二步：用压接钳轻轻一压，IDC的刀口自动切开绝缘皮并咬合铜芯——无需剥线、无需焊接。

第三步：将整个组件垂直插入PCB预留的通孔，180°直插角度让力道均匀分布，8.9mm高度确保不会顶到邻近元件。

真实案例：它在三类设备里“隐身”

案例一：手持式环境检测仪
仪器厚度仅15mm，内部却要塞下气压、温湿度、PM2.5三组传感器。传统单排连接器需要三次接口，占用宝贵边沿空间。换用KH-2.54PH180-2X16P-L8.9后，一次性搞定32路信号，外壳顺利减薄2mm。-40℃的野外测试中，连接器纹丝不动。

案例二：工厂边缘网关
一台部署在配电柜的网关，需要对接8路DI和8路DO。双排16P布局正好对半分配，3A电流轻松带动小型继电器。Gold flash镀层在高湿度柜体内运行半年，接触电阻依旧稳定在规格范围内。

案例三：DIY无人机飞控
开源飞控社区有人用它连接GPS、气压计和遥测模块。重量仅1.2g的连接器，让整机减重近4%，续航提升明显。直插设计也让野外更换模块变得像换电池一样简单。

与其他接口的“暗中较量”

相比FPC软排转接板，它无需额外焊盘，成本更低；相比杜邦头，它抗震能力更强；相比SATA或USB内接，它体积小到可以忽略。8.9mm的高度，让它在1U机架设备里也能“躺平”使用。小小的妥协是排线需保持一定弯曲半径，但这在规划布线时本就该考虑。

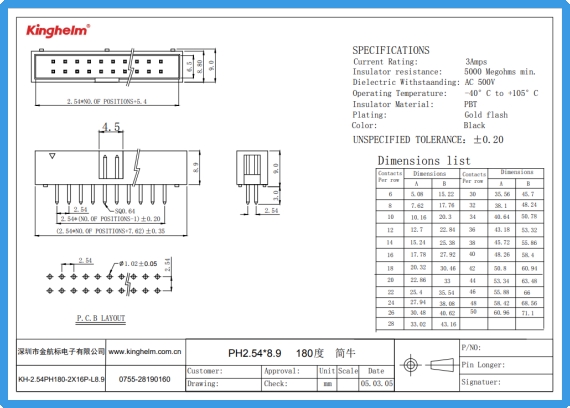

Kinghelm金航标KH-2.54PH180-2X16P-L8.9规格书

未来一瞥：边缘计算里的微型枢纽

当5G基站、工业机器人、无人配送车越来越依赖边缘节点时，像Kinghelm金航标KH-2.54PH180-2X16P-L8.9这样的“微型枢纽”将无处不在。它不抢风头，却能在-40℃的雪夜或+105℃的机柜里，默默守护32根排线的命脉。金航标用一个8.9mm的数字，书写了连接器领域的极简哲学。

下次当你在狭窄空间里为布线发愁时，试着让这只“线缆魔术师”登场——32根线，瞬间就位。
