在电子设备的输入体系中，轻触开关作为最常见的机械类人机接口元件之一，其结构细节、触点材料、行程控制以及力学反馈都会直接影响整机的交互体验与长期稳定性。随着设备形态不断变化，轻触开关的尺寸与力度匹配方式也逐渐形成细分化趋势，使工程师在选型时不得不在空间限制、触感预期、寿命要求与焊接方式之间寻找平衡。基于这一背景，本文围绕 Kinghelm金航标 KH-12X12X8H-TJ，从其尺寸结构、行程设定、操作力度与触点特性等方面展开深入讨论，结合实际应用场景分析其适配性与注意事项，以便读者从工程视角理解其作用边界。

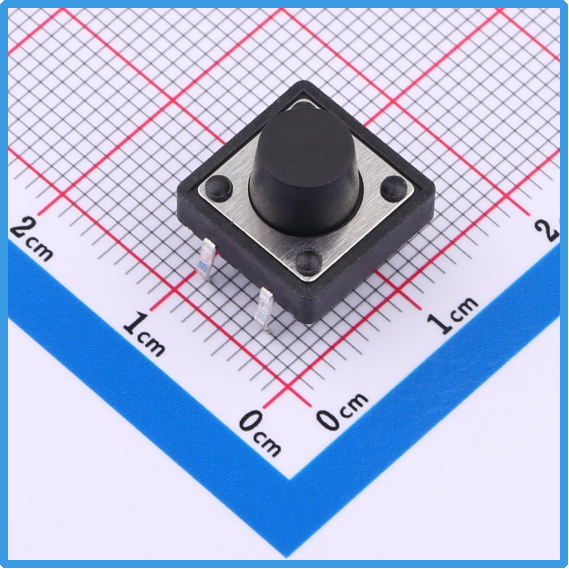

Kinghelm金航标KH-12X12X8H-TJ产品图

一、12×12×8 mm 尺寸体系的结构意义

Kinghelm金航标KH-12X12X8H-TJ 采用 12 × 12 mm 的插件封装，并具备 8 mm 的整体高度。在轻触开关系列中，12 mm 尺寸属于中等偏大的结构等级，常用于需要较明显按压反馈、操作空间较大或需要上盖、按键帽二次组装的应用。相比 6×6 mm 系列，它更适合承载相对较强的手指压力，同时具备更大的弹片尺寸，因而可在机械响应上提供更稳定的动作路径。

该尺寸体系的结构特性可从以下几个方面理解：

1. 面板厚度适应性更广

由于高度达到 8 mm，轻触开关在安装时可以更好地与较厚的面板或外壳匹配，避免因按键帽结构过长而导致的偏移、卡滞或斜向受力。在某些家电控制板或车载面板设计中，这种高度往往能减少结构件之间的过度补偿，从而提升装配容错性。

2. 较大的受力面积带来更稳定的按压行为

12×12 的上盖面积能够提供更均匀的受力分布，使用户在偏心位置按压时仍能触发动作。对于存在模内按键、大片面积按键帽的电子设备而言，这一点能够减少“按不动”“触发延迟”等操作体验问题。

3. 插件式焊接结构适合承载额外机械应力

插件脚位通常比贴片结构更能抵抗外部机械拉扯，尤其是在长期使用、面板受力较大的环境中，例如便携工具的控制区、测试工装按键区或需要频繁按压的操作终端。插件结构也更便于维修和替换，适合对维护性有要求的设备。

二、行程 0.25±0.1 mm 的动作逻辑

轻触开关的行程不仅影响触感，也决定触点反应的稳定性。KH-12X12X8H-TJ 的行程为 0.25±0.1 mm，属于短行程设计。短行程结构有其特定的行为特征：

1. 动作响应更集中

在微小行程内完成触点闭合，使开关的触发点较为明确，有助于减少长行程可能带来的反复摩擦或触点不一致问题。在工业控制、车载按键等环境中，这种设计有助于提高触发的一致性。

2. 操作反馈更简洁

短行程会带来更“干脆”的按压感，适合用于快速触发类的操作，例如功能切换键、操作面板的确认键等，不需要过多的回弹距离即可进行快速响应。

3. 行程公差与结构件配合要求更高

0.1 mm 的行程偏差在使用中需要与上层结构件配合良好，否则较大的公差可能导致按键帽触底或无法完全触发。对于带联动结构的面板设计，需要避免过度预压或松动。

三、260±30 gf 操作力的触感定位

操作力 260±30 gf 属于中等偏高档位，相较于 6×6 开关中常见的 160 gf 或 260 gf 力度，其力度分布与 12 mm 尺寸相匹配，带来更明确的触感反馈。实际工程中，这类力度有以下意义：

1. 强化按压确认感

在车载、工业设备或户外手持装置中，高一些的按压力度能够减少误触风险，使用户必须进行有意按压才能触发，从而提升操作可靠性。

2. 与大面积按键帽组合匹配更好

当按键帽尺寸较大时，结构件会在按压行程中分散压力，高力度设计能抵消这类力损耗，使最终触感更接近设计预期。

3. 对内部弹片材料的疲劳设计提出要求

较高的操作力需要弹片具备更稳定的应力循环能力，否则可能在寿命末期出现触感衰减或触发不稳的情况。对于 KH-12X12X8H-TJ，额定寿命为 50000 次，这在实际使用中需要结合按键频率评估整体寿命周期。

四、触点电气参数与稳定性分析

KH-12X12X8H-TJ 额定电气参数为 DC 12V / 50 mA，属于典型轻触开关的信号级电流范围。在数字控制或弱电信号触发中，这一参数足以覆盖大多数按键输入需求。所配合的触点电阻为 30 mΩ Max，在机械触点结构中属于常见范围。

以下为其电气特性对应的工程含义：

1. 适用于弱电控制路径

该额定值决定其不适合集成在大电流路径中，更多用于 MCU、驱动芯片、控制板输入端等弱电触发。对信号完整度要求较高的电路中，可以通过 RC 滤波或软硬件消抖策略进一步提升稳定性。

2. 触点电阻稳定性影响长周期一致性

30 mΩ 的上限值对于机械触点而言需要通过金属弹片材料、镀层工艺与压力分布来维持。若应用场景中存在粉尘、潮湿或腐蚀性气体，则需考虑额外的结构防护。

3. 开关动作寿命需结合工作环境评估

轻触开关的寿命往往与操作力成反比。虽然 KH-12X12X8H-TJ 标称寿命为 50000 次，但实际寿命可能受环境、按压方式、力度偏差、装配公差等因素影响。对于高频操作设备，应在设计阶段进行寿命裕量分配。

五、典型应用场景与工程注意事项

1. 适合的应用方向

基于尺寸、力度与行程的组合特性，该型号常见于以下设备：

• 家电控制器（功能选择、模式切换）

• 车载仪表与中控面板按键

• 工业设备本体操作区的确认键或启动键

• 通信设备前面板的功能按钮

• 便携终端的主功能键（非高频键区）

2. 与结构件配合的设计注意点

为确保触感稳定，建议注意以下事项：

• 按键帽的中心偏差应控制在合理范围，以减少斜向受力。

• 避免按键帽对开关形成长期预压，否则会影响行程与力度。

• 面板开孔应避免对开关施加额外挤压，保证自由动作空间。

• 焊接过程中需控制温度和时间，避免损伤内部弹片。

3. 电气端的消抖处理

轻触开关的机械回弹会形成抖动，对于数字电路，应使用硬件 RC 电路或软件滤波策略进行消抖，以确保信号稳定触发。

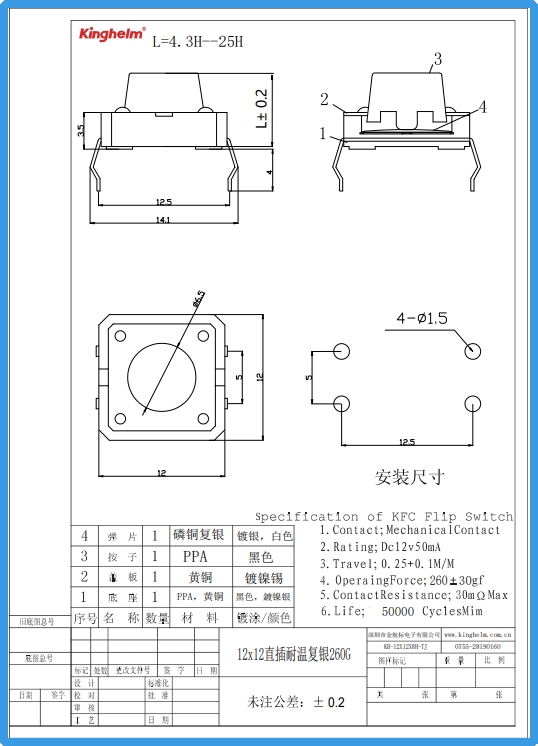

Kinghelm金航标KH-12X12X8H-TJ规格书

六、对长期使用行为的观察与工程建议

在实际应用中，轻触开关的性能衰减主要来自弹片疲劳、触点污染及外部环境影响。因此，在设备设计初期，建议从以下思路进行评估：

• 根据按键使用频率分配寿命裕量，并在必要时选择更高寿命等级的型号。

• 评估环境湿度、粉尘与腐蚀可能性，并考虑相应的结构保护。

• 对按键帽结构进行稳定性验证，避免偏心受力造成局部疲劳。

• 在整机调试阶段，通过录波方式观察触发波形的稳定性。

轻触开关虽然结构简单，但参数的细微差别会影响整机体验。Kinghelm金航标KH-12X12X8H-TJ 在尺寸、行程与力度之间形成了一种相对平衡的组合，适用于多种面板式交互环境。通过深入理解其结构逻辑与触点行为，工程师可以在设计阶段做出更明确的方案选择，并确保设备在长期运行中保持稳定表现。
