在便携式音频设备、通信终端、消费电子和工业控制等发展持续推进的背景下，音频连接器仍然是结构简单但不可替代的基础元件之一。作为一种应用广泛的接口形态，3.5mm耳机插座依旧被大量产品采用，其电接触可靠性、机械寿命、安装方式、电气稳定性及通用性仍是从业者关注的重要方面。Kinghelm金航标KH-PJ-313B-6P是一款面向耳机类音频设备的3.5mm插件式连接器，采用4节插脚布局，可支持耳机、麦克风、按键线控等信号通路，在布局合理、焊接条件适配、负载条件稳定的应用中可提供较低损耗的音频传输能力。

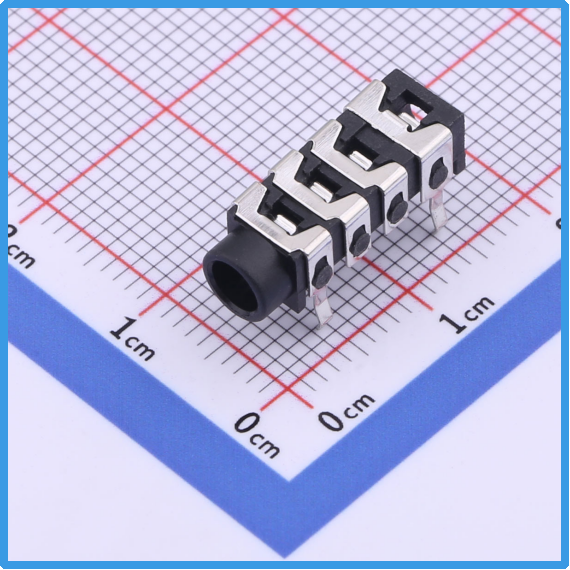

Kinghelm金航标KH-PJ-313B-6P产品图

一、3.5mm耳机插座在行业中的长期价值

尽管无线音频方案逐渐普及，但在许多对可靠性要求较高的系统中，有线音频接口依旧具备实用性，如手持终端、工业测控设备、多媒体教学系统、门禁与对讲设备、仪器仪表、医用辅助装置等。相较无线方式，3.5mm耳机插座具有无额外编码延迟、抗干扰特性可预期、设备兼容性清晰等优势。对于专业从业者而言，这类插座的设计选型关注的重点通常包括：

• 接触电阻是否稳定，长期使用是否会产生明显漂移

• 插拔寿命是否满足产品生命周期要求

• 焊接方式是否适配现有生产工艺

• 端子数量与接口定向是否匹配应用功能

• 结构尺寸是否有利于整机空间规划

• 能否保持较低信号损耗与连续性

基于上述常见需求，KH-PJ-313B-6P的定位更适合在注重长期接触稳定性与安装降低维护成本的产品中使用。

二、KH-PJ-313B-6P产品结构与功能特性解析

1. 标准3.5mm接口形式

该产品采用标准3.5mm音频插座，机械外形与行业惯用耳机插头兼容，在电子产品设计中具有较高的通用性。此结构使其无需额外适配件即可满足现有耳机、音频转接线、麦克风模块等接入需求，也为设备的使用习惯与外设扩展提供便利。

2. 4节插脚，支持多线路接入

KH-PJ-313B-6P配备4个焊接插脚，与常见的单通道或耳机声道需求相比，可支持麦克风、按键控制等额外信号路径。这种布局适用于：

• TRRS耳机方案

• 耳机带麦克风的通信设备

• 带线控或功能键的多模控制

• 需要外部音频输入与识别控制信号的组合设备

对于设备研发人员而言，该结构有利于在有限接口数量的设备中整合更多功能，实现更紧凑的前面板布局。

3. 插件封装方式便于批量生产

KH-PJ-313B-6P采用插件式安装方式，通过通孔焊接与板面固定形成稳固连接。这种结构对承受较大机械应力的接口元件而言较为有利，如频繁插拔、行走震动、桌面操作、移动设备、便携或户外设备等应用。插件焊接能够使焊点形成较大的持力面积，提升接口抵抗外力形变或焊点疲劳开裂的能力。

此外，插件安装对许多中小规模生产企业的设备适配性较友好，无需更换产线即可进入正式批量阶段，降低制造转型的时间成本。

4. 采用袋装包装，适合供应链管理

袋装包装不仅便于点数、库存分类管理，同时在物流环节能较好避免散装摩擦导致的端子变形，对插座类器件来说是相对稳妥的交付方式。这一包装方式对中等包装量采购较为合理，便于仓储分区、上料与供应链分批管理。

5. 结构制造偏向稳定的长期使用要求

音频插座虽然机械结构并不复杂，但结构强度、电镀层质量、端子弹性保持能力都与后续可靠性密切相关。KH-PJ-313B-6P采用常规行业应用中的金属材料、电镀处理与加工方式，目的在于保证：

• 插合时保持均匀接触力度

• 长期工作后接触面不易出现氧化造成电阻飘移

• 端子弹性在正常机械寿命区间内保持

对于负责产品维护与品控的工程人员来说，该结构能在多数使用条件下维持稳定的电气表现与机械安装牢度，减少返修与返焊风险。

三、应用场景示例与适配建议

1. 消费类电子设备

如智能播放器、录音笔、小型多媒体设备、音频功放家庭单元、教育录播系统等，都可能采用TRRS耳机方案，该插座可提供音频输出与麦克风输入通路。在此类产品中，需要重点关注整机结构板厚、引脚焊盘尺寸以及用户插拔的机械力路径，确保焊点受力可控。

2. 通信与对讲设备

在对讲机、安保通信、门禁终端、便携控制器等应用中，设备常存在震动、携带冲击以及长时间插拔的问题，通过插件焊接方式与多点接触结构，有助于提高系统长期稳定性。

3. 工控仪表与测量设备

在工业或医用检测领域，耳机接口可能用于监听信号、进行语音提示或接入外置拾音器，机械可靠性比外观更为重要。此类设备一般运行周期长，对焊点疲劳失效容忍度低，因此较适合采用通孔插件式结构。

四、安装与PCB设计的注意点

为确保KH-PJ-313B-6P在产品中保持稳定表现，设计阶段可参考以下建议：

• 根据器件侧向受力方向设计焊盘加固区，必要时可补充定位孔或加宽焊盘。

• 在有限空间中应规划好端子走线，避免信号线跨越电源或数字高速线，降低串扰风险。

• 音频地线尽量保持连续，必要时可在金属壳体附近做独立接地处理。

• 当设备使用金属外壳时，需考虑壳体接地方式与通道隔离。

• 建议结合设备生产焊接方式，确认插件焊盘及孔径精度。

这些设计经验适用于大多数3.5mm耳机插座的工程实际，结合生产线条件进行微调即可满足常规装配要求。

五、关于长期使用与维护成本的思考

音频插座的使用本质上是金属接触件的反复机械运动过程，因此影响长期使用稳定性的因素包括使用频次、外部温湿度、插头材质、端子弹力保持性、表面镀层变化等。在持续使用的工程设备中，一旦出现接触不良，不仅会影响音频质量，还可能导致通信控制信号断续、识别异常或模块误判。

设计阶段合理选型、安装阶段确保焊接完整、使用过程中尽量避免旋插及侧向外力，是保持音频连接稳定的关键。这类基础器件每件成本不高，但失效可能引发整机维护成本、返修周期与用户停机时间增加，因此在研发阶段增加机械与结构裕量更加可控。

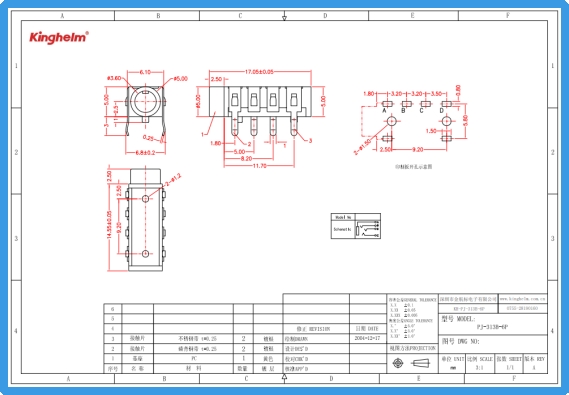

Kinghelm金航标KH-PJ-313B-6P规格书

六、总结

Kinghelm金航标 KH-PJ-313B-6P 是一种适用于耳机、麦克风和线控信号路径的3.5mm音频插座，采用4脚通孔插件结构，安装牢靠，可在多种工业与消费类设备中稳定应用。其产品特性适合设计工程师、结构工程师和生产人员参考，在可靠性、兼容性与制造过程适应性方面具有明确定位。

在需要长期运行、对失效容忍度较低、有明确使用规范的音频设备中，此类结构简洁、机械固定可靠的3.5mm耳机插座仍具有现实使用价值。
