在消费电子、移动设备、手持终端、音频模块及自动化测试夹具领域，模拟音频接口依旧具有与数字化通讯方案不同的技术价值。即使无线耳机普及，不少产品仍保留3.5mm耳机接口，原因包括接口结构可靠、插拔低成本、无需协议握手、故障定位直观、维护性强，以及在部分工业场景中仍具有低延迟与高兼容性的现实意义。围绕这一老牌并成熟的接口类别，Kinghelm金航标KH-PJ-320A-5.0Z 插件封装的3.5mm耳机座音频连接器，提供了一个足以展开工程分析的典型样品。

本文尝试从硬件结构、材料构成、信号触点布局、典型应用环境、焊接装配方式、可靠性考虑、成本因素及长期产业视角展开讨论，适合对音频连接器有深入理解需求的硬件工程师、结构工程师、采购工程人员及制造端工艺人员阅读。

Kinghelm金航标KH-PJ-320A-5.0Z产品图

一、KH-PJ-320A-5.0Z 的基本构成与产品信息

KH-PJ-320A-5.0Z 是一款3.5mm耳机座音频连接器，采用插件（通孔）封装结构，型号定义为 PJ-320A 类型，结构为4节A插脚布局，支持模拟耳机常用的左声道、右声道、地以及检测信号等线路安排。其主要特征包括：

  口径设计为 5.0 系列，兼顾外壳尺寸一致性与机械安装灵活性。
  触点材料为磷青铜，厚度 T=0.2，并采用银镀层处理，符合传统音频信号接触材料体系。
  产品包装为袋装，适配中小批量生产工厂的备料及仓储方式。
  单件重量约 0.46g，体积与常见消费电子耳机接口接近，也兼顾自动插件结构布局。

这些参数看似简单，但对结构、加工、可靠性等方面都具有明确工程意义。下面逐项展开阐述。

二、插件封装结构的延续价值

与表贴封装（SMD）相比，插件式耳机座仍然在大量成品中稳定存在。其背后的原因并非技术落后，而与以下现实因素密切相关：

1. 抗机械疲劳能力更高
耳机孔是高频机械插拔组件，与表贴相比，插件式 PIN 更容易通过主板孔径形成物理支撑，降低焊点应力集中问题，提高跌落、弯曲或长期插拔后的焊接可靠性。

2. 装配误差容忍度更大
模拟音频接口并非高密度BGA类封装，对平面度、电路板热应力要求不敏感，插件脚提供了更可控的焊点强度分布。

3. 更适合结构件联动
许多产品的外壳与耳机孔存在位置限制，插件式元件更容易通过PIN高度和体积进行空间补偿设计。

因此 KH-PJ-320A-5.0Z 采用插件封装，是成熟音频设计中保稳与兼容的工程选择。

三、触点材料：磷青铜镀银的工程含义

耳机座的可靠性本质上取决于两件事：机械保持力与电气接触性能。KH-PJ-320A-5.0Z 的触点材料采用磷青铜（T=0.2），再进行银镀层处理，这种组合具有明确逻辑。

1. 磷青铜作为基材
磷青铜用于弹性触点是一条在连接器行业验证多年的路线，原因包括：
  比黄铜硬度高，疲劳寿命更长；
  弹性更稳定，不易出现“永久变形”；
  导电率不算极高但足够音频需求；
  加工成本与可控性合理。

2. 银镀层带来的信号意义
金属镀层影响接触电阻与氧化特性。银镀层特点包括：
  接触电阻低，适合模拟信号；
  可保持稳定声音传输表现；
  相比镍、锡等，更适合频繁插拔条件；

虽然银易硫化，但在封闭式耳机孔环境中空气硫含量通常低，加之插拔摩擦可不断擦出活性金属，因此仍具有实际商业和结构价值。

四、4节A插脚布局下的信号策略

KH-PJ-320A-5.0Z 为 PJ-320A 结构，4节脚布局可承担以下线路任务：

  左声道（L）
  右声道（R）
  公共地（GND）
  通话检测（MIC 或 SW）

具体线路走法会因系统应用而变化，例如：

  音频播放器：用于左、右与地三线加检测位；
  手机与通讯终端：可采用MIC开关检测耳机摘插；
  工业设备：用于插入检测触发中断信号；
  自动测试夹具：用于设备量产功能检测。

4节脚可以简化成本与保持器结构，不涉及额外屏蔽弹片，适合尺寸受限且信号强度要求稳定的应用场景。

五、装配方式与生产端的工程考虑

通孔焊接耳机座在生产端涉及多个变量，从工厂工艺角度可以拆分观察。

1. 焊盘布局

耳机孔焊盘通常面积不小，长形窗孔可提供良好锡量，焊料通过波峰焊接形成“抱柱”效果，有助抗拉脱与长期热循环条件下的接触稳定性。

2. 定位方式

大部分耳机座依靠插针与塑胶定位柱组合固定，工程师在PCB设计阶段应考虑：
  插入角度与外壳结构匹配；
  壳体缓冲结构避免干涉；
  正常插拔是否影响附近贴片元件。

3. 噪声与信号干扰

虽然模拟音频对高速串行干扰不敏感，但仍需注意：
  避免长线环路；
  避免紧贴高电流走线；
  保证地弹片接触可靠。

六、与结构工程相关的可靠性思考

耳机孔不是静态元件，它承担着长期机械变化，如插拔次数、压力集中、塑胶疲劳、外壳支撑结构形变等。对KH-PJ-320A-5.0Z这样的产品来说，可靠性视角包括：

1. 手感一致性
插拔稳定性受触点弹性衰减影响，而磷青铜具有可持续的力学稳定性，材料选择直接影响长期体验。

2. 插头干涉与偏移
当外壳与耳机孔中心存在偏差时，插件式脚可以有效吸收部分机械弯曲，而不会立即传递到焊点处。

3. 壳体耐热性
耳机座塑胶通常需承受波峰焊温度，因此材料必须具备：
  较高玻璃化温度；
  不易变形；
  对焊料残留无化学反应。

七、应用场景分析：为何很多设备仍保留耳机接口

即便无线音频普及，仍有大量行业维持对3.5mm结构连接器的需求，例如：

  教育设备
  工控手持设备
  音乐器材
  医疗便携设备
  POS终端
  对讲与录音装置
  线下自动测试类工站

原因都不是情怀，而是系统工程考量：

  无需配对；
  故障分析直观；
  延迟稳定；
  测试过程更可控；
  维护不依赖配套协议；
  电路形式在几十年中已沉淀大量工程经验。

因此 KH-PJ-320A-5.0Z 这种传统结构依旧具有工程价值。

八、成本与供应链视角

音频连接器虽然单价低，但供应链稳定性、加工一致性及结构精度都影响整机良率。例如：

触点弹性衰减会在大批量装机后引发无声、断声；
  镀层不均可能导致接触电阻波动；
  主体塑胶与焊接温度不匹配会导致批次异常；
  外形偏差可能引发壳体装配尺寸链断裂。

因此，耳机座虽然是体积小的元件，但仍具备高制造附带成本。一款参数透明、结构成熟、加工路线明确、型号清晰的连接器，有助于生产和维护周期保持稳定。

九、产业链角度：连接器仍是工程中的“关键小零件”

芯片性能每年都在提升，但连接器等基础机械部件却保持长期迭代缓慢的趋势，这是工业成熟度的体现。没有明显创新不等于不重要，相反：

  它们承担长期机械磨损；
  故障成本往往大于元件本身；
  维修定位依靠人工检测；
  工程师更依赖经验而非参数表。

KH-PJ-320A-5.0Z 这种型号就是在成熟体系中持续服务的典型零件，反映出音频接口在产业链中的稳定角色。

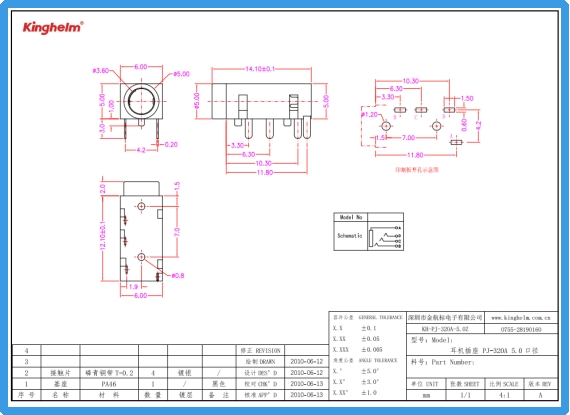

Kinghelm金航标KH-PJ-320A-5.0Z规格书

十、结语

音频连接器并不是吸引关注的高科技领域，但却是电子设备中最接近用户长期反复操作的基础结构。Kinghelm金航标KH-PJ-320A-5.0Z 作为一款插件式3.5mm耳机座，其材料、封装、布局以及制造方式都体现了通过经验沉淀形成的工程逻辑。

它展示的不只是一个耳机孔，而是成熟工业体系中“低调而不可被忽视”的工程构件案例。在追求更多数字化方案的时代，仍有必要对这些细小但关键的物理接口进行深入观察，它们所承载的，是长期稳定与工程技术积累。
