一、产品背景与功能定位

在移动通信系统不断演进的过程中，射频前端器件的集成度和性能稳定性成为影响终端体验的重要因素。特别是在 TD-LTE Band 41 高频段中，信号带宽较大、邻道环境复杂，对滤波器的带外抑制能力、插损控制以及频率稳定性提出更高要求。Kinghelm金航标推出的 KH-SAWF259A SAW 滤波器正是针对这一频段的工作条件设计，可用于移动电话 Band 41 系统的 PA 后级信号过滤，确保发射链路在复杂射频环境中保持稳定输出。

Kinghelm金航标KH-SAWF259A 的结构基于声表面波原理，通过在压电材料表面形成周期性结构，使电信号与表面声波互相转换，实现特定频段的带通过滤功能。其体积小、温度稳定性好、批次一致性高，适用于对尺寸与射频性能均有严格要求的设计方案。

Kinghelm金航标KH-SAWF259A产品图

二、主要电气参数与特性

KH-SAWF259A 的中心频率为 2.595 GHz，可用通带 120 MHz，正好覆盖常见 Band 41 频段需求。其输入与输出阻抗均为 50 Ω，方便与射频功率放大器、前端模组（FEM）、天线端口等器件匹配，有利于缩短调试周期并提升信号传输效率。

插入损耗约为 1.8 dB，能够在带通范围内保持相对稳定的传输能力，有助于减少信号损耗并提升系统整体灵敏度。通带纹波约 1 dB，其平滑的通带曲线可降低信号失真，维持较好的传输质量。在带外区域，滤波器具备较强的衰减能力，有助于抑制谐波及干扰成分，使发射信号符合通信标准要求。

此外，该产品支持 –30℃ 至 +85℃ 的工作温度范围，能够在长时间运行、温度变化显著的场景中保持稳定性能。产品符合 RoHS 环保标准，适用于全球主流市场的生产和出口要求。

三、封装形式与结构优势

KH-SAWF259A 使用 SMD-5P 表贴式封装，整体尺寸仅 1.1 × 0.9 mm，是典型的小型化 SAW 滤波器封装形态。其紧凑的几何尺寸可有效节省 PCB 布局空间，尤其适用于智能手机、无线模块、上网终端、便携式设备等对内部空间高度敏感的产品。

小型封装不仅提升了集成度，也带来了更高的自动化装配效率。产品采用编带包装形式（10K/TR），便于 SMT 全自动贴片生产，提高了制造效率并降低人工误差。单颗器件重量仅约 0.01191 g，在轻量化设计逐渐成为趋势的背景下，这种级别的重量控制具有显著意义。

封装内部采用高一致性 SAW 结构设计，对电极间距、材料厚度和声波路径进行了严格控制，使不同批次产品在中心频率与温度稳定性方面保持良好一致性，能够满足大批量交付需求。

四、应用场景与使用价值

KH-SAWF259A 的核心用途是作为 移动电话 Band 41 系统中的 PA 后级滤波器，用于抑制功放输出后的谐波及杂散信号，确保最终发射信号满足标准要求。由于 PA 输出端常存在较强的带外干扰，滤波器的带外抑制水平直接影响设备的认证表现与实际应用稳定性。

在具体应用中，该滤波器可用于：

1.智能手机等移动终端的射频发射链路

2.TD-LTE Band 41 前端模组（FEM）

3.CPE、MiFi 等无线宽带终端

4.各类支持 Band 41 的移动通信模组

5.手持上网设备与便携式通信终端

6.需要在 2.5–2.7 GHz 范围内进行发射过滤的无线设计

由于其性能稳定、封装紧凑，KH-SAWF259A 也可适用于其他需要小型化 SAW 滤波器的射频电路中，例如物联网通信设备、低功耗无线系统和部分专用通信模组。

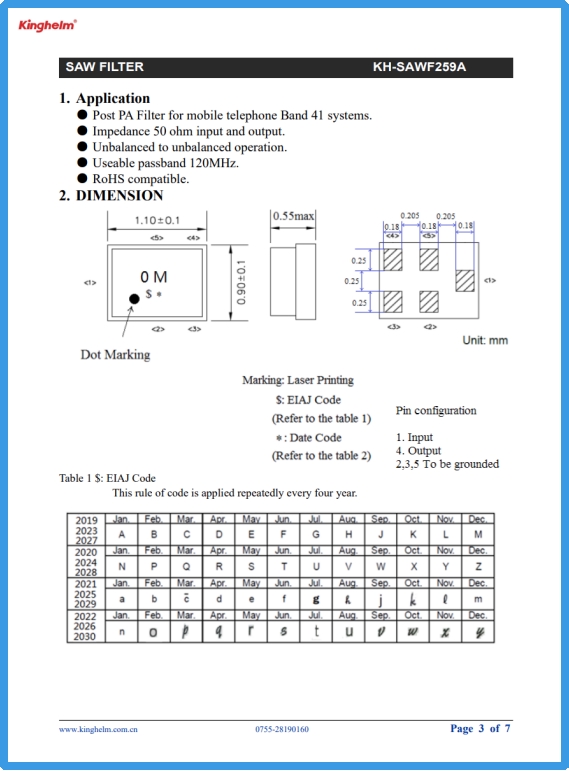

Kinghelm金航标KH-SAWF259A规格书

五、产品优势与制造可靠性

作为Kinghelm金航标RF 产品序列中的重要成员，KH-SAWF259A 在设计与生产环节中采用了严格的工艺控制。其 SAW 结构具备较高的频率一致性，减少了射频设计中常见的频点偏移问题，降低调试难度。产品的温度特性经过优化，使其在温度变化较大的工况下仍能维持中心频率与插损的相对稳定。

此外，封装结构具有良好的机械耐久性与焊接可靠性，可适应多次温度循环与常规跌落冲击。产品材料均符合环保规范，适合长期批量生产与全球市场销售的要求。

六、总结

Kinghelm金航标KH-SAWF259A 作为一款针对 Band 41 应用设计的 2595 MHz 声表面波带通滤波器，通过小型化封装、稳定的通带特性、良好的插损表现和严格的材料规范，为移动通信终端提供了稳健的射频过滤能力。它能够满足 PA 后级对带外抑制与频谱纯净度的需求，为智能终端与无线通信设备提供可靠的射频路径支持。
