在射频与视频信号传输系统中，连接器往往并不起眼，却承担着非常关键的连接任务。无论是信号从外部进入设备，还是从内部输出到外部系统，连接器都是信号链路中不可缺少的一环。板端 BNC 射频同轴连接器，正是用于完成这种“内外衔接”的常见接口形式之一。在多种电子设备中，它既要兼顾结构安装的便利性，也需要在电气性能和环境适应性方面保持稳定表现。

金航标 KH-BNC75-3511 是一款板端安装形式的 BNC 射频同轴连接器，采用 75Ω 阻抗设计，适用于对信号匹配有一定要求的应用场景。该型号通过穿墙结构，将外部同轴线缆与内部电路板连接在一起，使射频信号在设备内外之间形成清晰、稳定的传输路径。这种结构形式在仪器仪表、视频设备以及各类信号接口模块中较为常见。

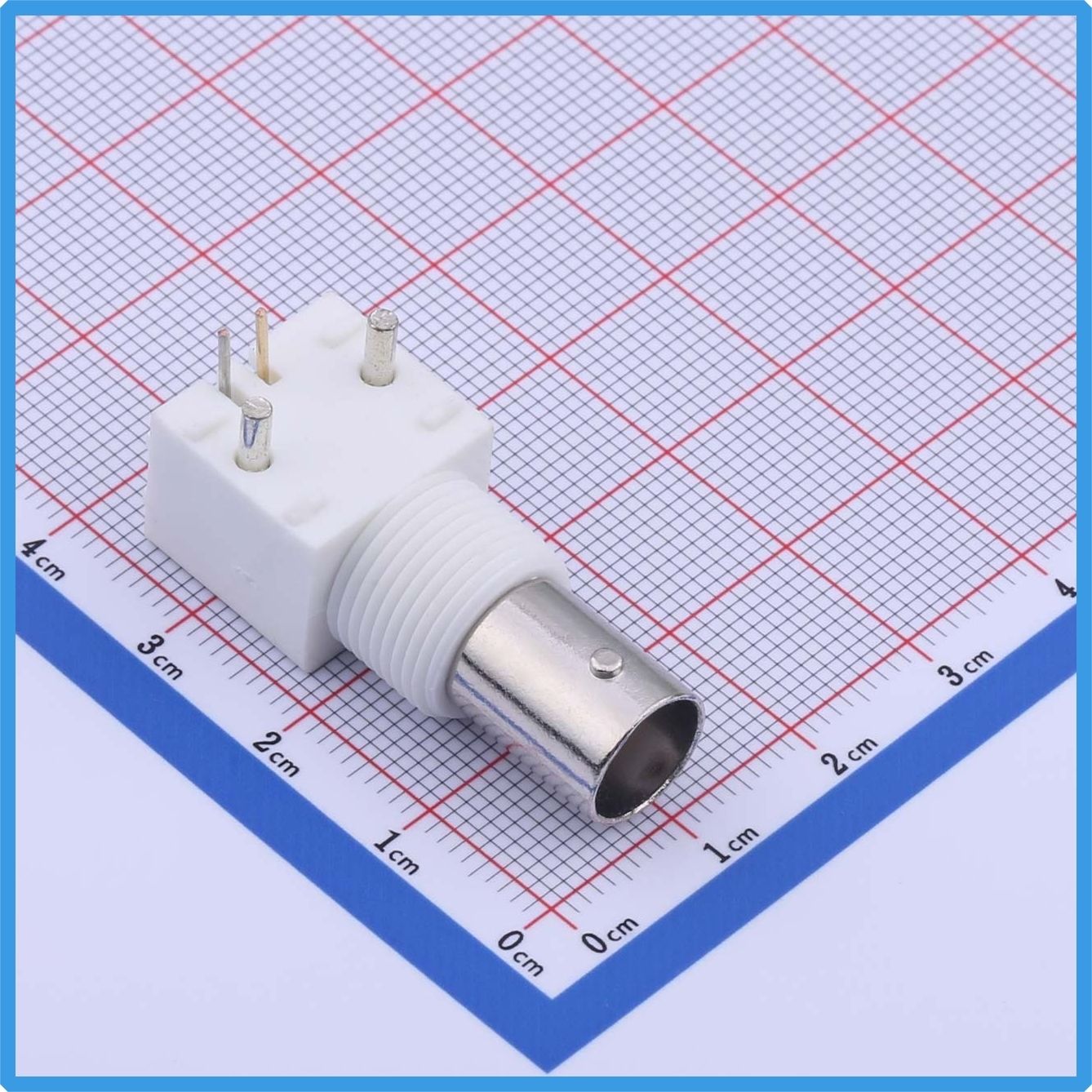

Kinghelm金航标KH-BNC75-3511产品图

结构形式与材料搭配的实际考量
从整体结构来看，KH-BNC75-3511 采用锌合金作为主体材料。锌合金在射频连接器中应用较为广泛，兼顾了结构强度与加工适应性，能够满足日常装配和使用过程中对接口稳定性的需求。在实际使用中，连接器往往需要承受插拔操作或固定安装带来的机械应力，合理的材料选择有助于保持接口形态的稳定。

在主体之外，连接器外部配合白色绝缘塑胶外壳，用于实现导体与外界之间的电气隔离。这种材料搭配在保证基本功能需求的同时，也使整体结构更加清晰，有利于设备内部的布局和接口识别。

接口规格与使用适配性
该型号为内孔接口形式，接口直径约为 9.5mm，符合常见 BNC 接口的尺寸规范，便于与对应规格的同轴插头进行配合。单端口设计使其更适合独立信号通道的应用，在系统结构中定位清晰，有助于减少接口混淆的可能性。

此外，KH-BNC75-3511 采用弯头样式设计。在空间受限或需要调整信号走向的设备中，弯头结构相比直插形式更有利于布线安排。它可以降低同轴线缆的弯折压力，也让电路板周边的结构布局更加灵活，尤其适合紧凑型设备或多接口并排安装的应用环境。

电气性能与频率适应范围
在电气参数方面，KH-BNC75-3511 的阻抗规格为 75Ω，这一特性在视频信号传输及部分射频系统中较为常见。合理的阻抗匹配有助于减少信号反射，使信号在传输过程中保持相对平稳的状态。在实际设计中，这类阻抗特性常被用于对信号完整性有一定要求的应用场合。

其工作频率覆盖至 3GHz，能够满足多种常见射频应用的频段需求。对于需要在一定频率范围内进行信号传输的设备而言，这样的频率适应能力为系统设计提供了更大的灵活性。

环境适应性与使用条件
KH-BNC75-3511 的工作温度范围为 -55℃ 至 +155℃，在环境适应性方面覆盖范围较广。不同应用场景中，设备可能面临温度变化、内部发热等情况，连接器在结构与电气性能上的稳定性，直接关系到系统运行的连续性。较宽的温度适应范围，使其在多样化环境中具备应用基础。

安装方式与包装形式
在安装方式上，该型号适合焊接固定在印制电路板上，并通过穿墙结构与设备外部接口连接。这种方式有助于实现内部电路与外部信号接口的清晰分隔，也便于后期维护和更换。在包装方面，KH-BNC75-3511 采用托盘包装，适合批量管理与装配使用，在生产和存储过程中更便于规范化操作。

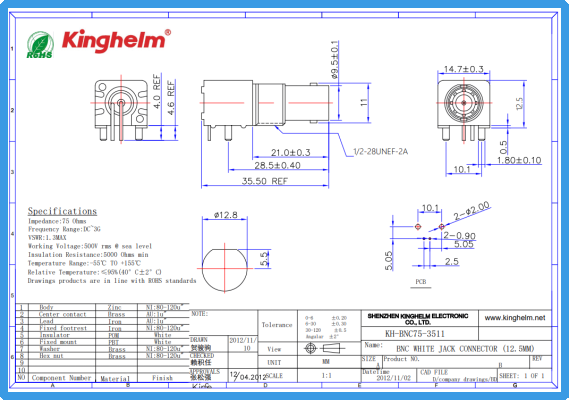

Kinghelm金航标KH-BNC75-3511规格书

综合来看，KH-BNC75-3511 并非追求复杂结构或特殊用途的射频连接器，而是在结构设计、材料选用、电气参数与安装方式等方面，围绕实际应用需求进行了平衡考虑。作为金航标射频连接器体系中的一款板端 BNC 型号，它更强调接口的稳定性、适配性以及在系统中的长期使用表现。在具体应用中，通过合理选型与规范安装，这类连接器能够自然融入射频与视频信号传输系统中，承担起基础而重要的连接角色，也体现了金航标在射频连接领域对产品实用性与细节设计的持续关注。
