在电子产品不断向轻薄化、小型化方向发展的背景下，FPC连接器已成为连接显示模组、功能按键、摄像模组及控制板的重要器件。其中，0.5mm间距FPC连接器因其在体积、性能与可靠性之间取得了良好平衡，被广泛应用于消费电子、工业控制及智能设备领域。Kinghelm金航标的FPC连接器 KH-CL0.5-H1.2-4PIN-SMT 正是在这一需求趋势下形成的代表性产品之一。

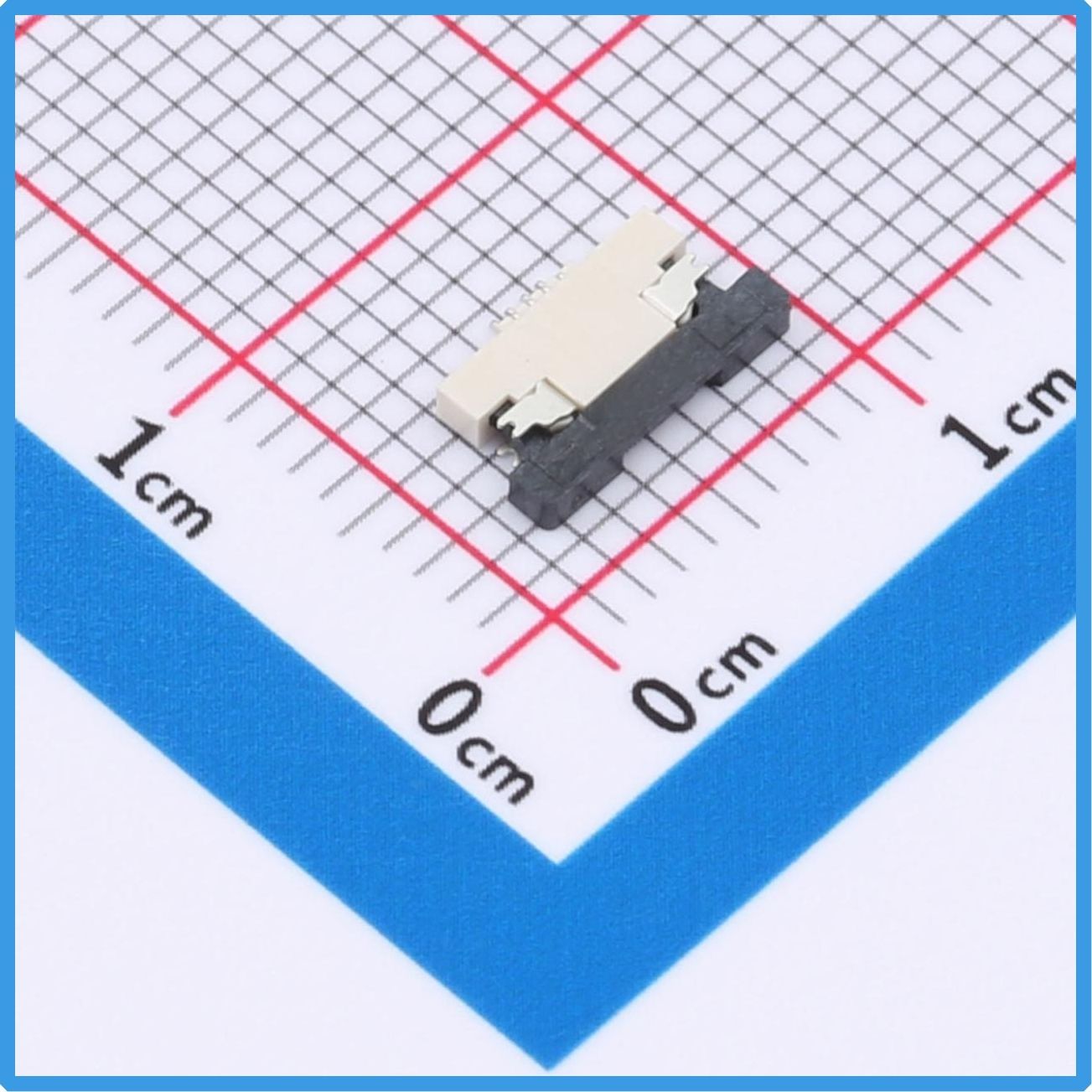

Kinghelm金航标KH-CL0.5-H1.2-4PIN-SMT产品图

一、产品定位与结构特点解析

Kinghelm金航标 KH-CL0.5-H1.2-4PIN-SMT 属于0.5mm间距FPC连接器，采用卧式贴装结构，下接触点设计，并配备抽屉式锁定结构。在有限的PCB空间内，这种结构方式有助于实现更紧凑的布局，同时兼顾装配稳定性与操作便利性。

其板上高度为1.2mm，对于空间高度受限的电子产品尤为友好，能够满足当前主流智能终端对低背化设计的需求。4PIN触点数量则使其更适用于信号传输需求相对明确、线路规划简洁的应用场景，例如小尺寸显示模组、控制信号连接或辅助功能接口。

二、0.5mm间距带来的设计优势

0.5mm间距是目前FPC连接器中应用较为成熟且普及度较高的规格之一。相较于更大间距产品，它在相同宽度下可实现更高的布线密度，有助于PCB整体尺寸的优化；而相较于更小间距规格，又在制造公差、装配稳定性以及长期可靠性方面更易控制。

对于KH-CL0.5-H1.2-4PIN-SMT而言，0.5mm间距不仅利于提高线路布局的灵活性，也为后续产品升级预留了设计空间，使工程师在方案规划阶段具备更高的自由度。

三、抽屉式锁定结构的实际价值

锁定方式直接关系到FPC连接器在实际使用过程中的稳定性。该型号采用抽屉式锁定结构，通过滑动锁扣实现柔性电缆的固定。这种结构在插拔过程中受力均匀，可有效降低FPC排线因震动、外力拉扯而产生松脱的风险。

在需要频繁维护或调试的设备中，抽屉式锁定结构也有助于提升操作效率，减少因重复插拔对端子造成的损耗，从而延长连接器整体使用周期。

四、下接触点与卧贴安装的配合优势

下接触点设计使FPC排线从连接器底部与触点接触，能够实现更稳定的电气连接路径。这种方式在信号传输过程中，有利于降低接触不良的概率，尤其适用于对信号完整性有一定要求的应用环境。

卧贴安装方式则使连接器与PCB板保持平行，有助于降低整体高度，同时提升焊接后的机械强度。对于自动化贴片生产线而言，SMD封装也更符合现有制造流程，有利于提高生产效率并控制装配一致性。

五、材料与电气性能参数解读

KH-CL0.5-H1.2-4PIN-SMT 的触头镀层采用锡处理，在成本控制与焊接性能之间取得了良好平衡。锡镀层在常规电子应用中具有较好的可焊性和导电性能，适合批量化生产需求。

其额定电压为50V，能够覆盖多数低压电子系统的应用范围；工作温度范围为-25℃至+85℃，适用于常见的室内及轻工业环境。在合理设计与使用条件下，可满足设备在不同季节和工况下的稳定运行需求。

六、柔性电缆适配能力分析

该型号支持0.3mm厚度的柔性电缆接入，这是当前FPC排线中较为常见的规格之一。对于设计人员而言，这一参数意味着在选择排线供应商时具备较高的兼容性，有助于降低整体物料选型的复杂度。

在实际装配过程中，合理匹配FPC厚度不仅有助于提升插入力和锁定可靠性，也能在一定程度上减少因尺寸不匹配导致的装配风险。

七、典型应用场景概述

基于其结构与参数特点，KH-CL0.5-H1.2-4PIN-SMT 可应用于多种紧凑型电子设备中。例如，小尺寸显示屏与主控板之间的信号连接、可穿戴设备内部的功能模组互连、便携式仪器中的控制信号传输等场景，都能看到此类FPC连接器的应用价值。

在这些应用中，低高度、稳定锁定以及标准化间距成为设计人员重点关注的因素，而该型号在这些方面提供了较为均衡的解决方案。

八、从设计到量产的综合考量

对于电子工程师和采购人员而言，连接器的选择不仅取决于参数本身，还与供货稳定性、封装形式以及生产适配度密切相关。KH-CL0.5-H1.2-4PIN-SMT 采用编带包装方式，便于自动化贴片设备取料，有助于提升SMT生产线的整体效率。

在批量应用中，这种包装形式也有助于减少人工干预，提升装配一致性，从而在长期运行中保持产品性能的稳定表现。

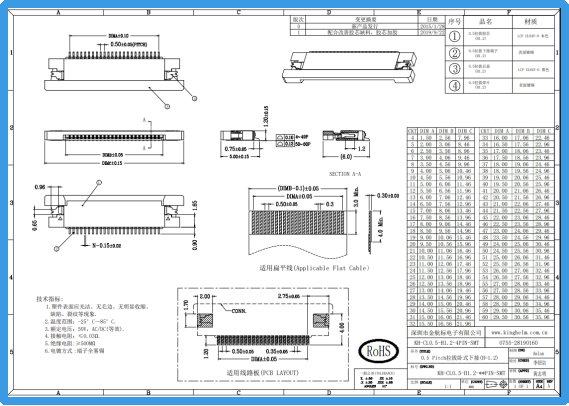

Kinghelm金航标KH-CL0.5-H1.2-4PIN-SMT规格书

结语

综合来看，Kinghelm金航标 KH-CL0.5-H1.2-4PIN-SMT 通过0.5mm间距、1.2mm低背设计、抽屉式锁定结构以及卧贴下接触点方案，为紧凑型电子产品提供了一种结构合理、参数清晰的FPC连接方案。在电子产品持续追求集成度与可靠性的趋势下，这类连接器在实际项目中的应用价值仍将持续体现。
