在现代电子设备与工业应用中，电源连接的稳定性与可靠性至关重要。尤其是在户外设备、便携式仪器、安防监控或可能接触潮气、溅水的使用场景中，一个具备良好防护能力的电源连接器是不可或缺的组件。本文将聚焦于一类常见的连接解决方案——卧式防水DC电源插座，并结合具体型号，探讨其设计特点、技术规范以及适用的领域。

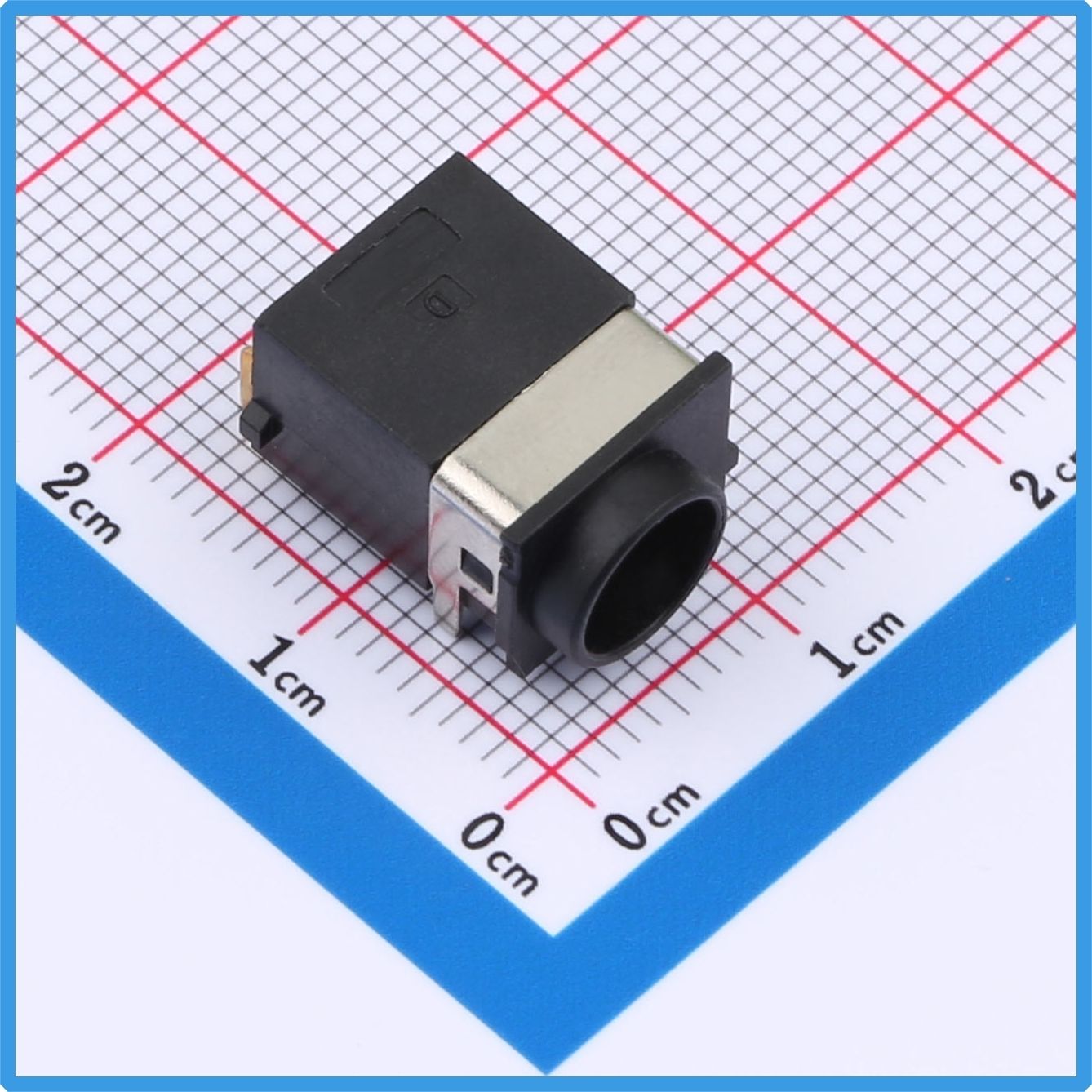

Kinghelm金航标KH-FSDC-30006-05DBAP-A产品图

一、 连接器概览：结构与核心参数

我们以金航标一款型号为KH-FSDC-30006-05DBAP-A的卧式防水DC电源插座为例进行说明。这款连接器采用插件式封装，便于在电路板上进行安装和焊接。其接口尺寸为业界常用规格：外径7.7毫米，内径6.3毫米，中心针直径为2.5毫米。这种尺寸兼容众多标准的DC电源插头，为设备供电提供了通用性基础。

该连接器的一个显著特点是其“5PIN”设计。这意味着除了最基本的电源正极和负极触点外，还集成了额外的信号针脚。这种多针脚设计常用于需要传输简单控制信号、状态反馈或进行通信的设备中，例如在供电的同时实现数据传输或设备识别，从而简化外部线缆布局，提升系统集成度。

物理尺寸方面，其整体高度（H）为17.3毫米，属于紧凑型设计，有助于在空间有限的设备内部进行布局。产品采用编带包装，适合自动化贴片生产线，能提高大规模组装生产的效率和一致性。

二、 防护核心：理解IPX7防水等级的意义

产品描述中提到的“IPX7”是其关键特性之一。IP防护等级系统定义了电气设备对外来固体异物（第一位数字）和液体（第二位数字）的防护能力。在此型号中，“X”表示未专门定义对固体尘的防护等级，而“7”则明确指向了防水性能。

根据IEC标准，IPX7等级意味着该连接器在按规定安装好后，能够承受在1米深的水中浸泡30分钟的测试条件，而内部不会出现有害的进水。这为设备提供了应对意外泼溅、短暂浸没或高湿度环境的有效保护。需要注意的是，这并非表示可以用于长期水下作业或承受高压水柱冲击，但它确实为许多户外或潮湿工业环境中的设备提供了足够的可靠性保障。

三、 设计解析：卧式结构与连接稳定性

“卧式卧插”描述了该插座在电路板上的安装方式和插头的插入方向。卧式安装使得插座主体与电路板平行，插头从水平方向插入。这种结构有利于降低设备的整体剖面高度，对于追求轻薄设计或内部空间层次分明的设备尤为有利。同时，水平插拔的受力方式往往更易于设计锁定或防松脱机构，能确保在振动环境下连接的稳固性。

连接器的材质、电镀工艺以及内部接触件的设计，共同决定了其电气性能，如额定电流、电压、接触电阻以及使用寿命。这些参数对于保证电源传输的效率和稳定性至关重要。虽然本文未列出具体电气参数，但在实际选型时，工程师需要根据设备的功耗要求，查阅详细规格书以确保匹配。

四、 应用场景与选型考量

具备上述特性的DC电源插座，其应用范围相当广泛。它可以常见于：

• 户外电子设备：如便携式照明灯具、野外监测仪器、户外音响等，需要应对雨水和潮气。

• 工业控制设备：工厂车间可能存在冷凝水或轻微溅水，防护型连接器能减少故障。

• 安防与网络设备：安装于室外的摄像头、传感器等，防护连接器有助于提升长期工作的可靠性。

• 运输与移动设备：车载设备、移动手持终端等，可能面临颠簸和复杂环境。

在选择此类连接器时，除了关注防水等级和机械尺寸外，还需要综合考虑：

1. 电气参数匹配：确认额定电流电压满足设备需求。

2. 机械寿命：插拔次数是否符合预期使用频率。

3. 线缆连接方式：插座后部的接线端子或焊接引脚是否适合生产工艺。

4. 环境适应性：除了防水，是否还需考虑耐高低温、防腐蚀等特性。

5. 配套插头：确保能获得或设计与之完全匹配的防水插头，以构成完整的防护连接系统。

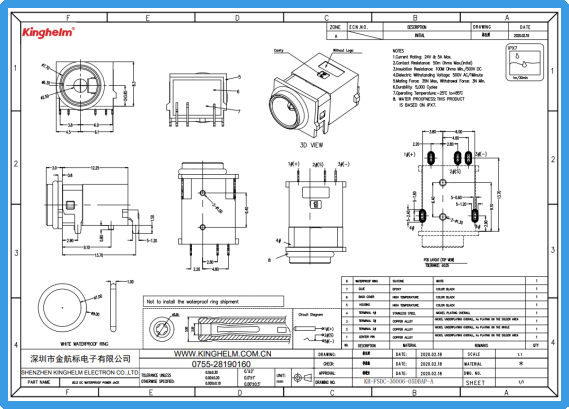

Kinghelm金航标KH-FSDC-30006-05DBAP-A规格书

五、 总结

金航标KH-FSDC-30006-05DBAP-A型号所代表的这类卧式防水DC电源插座，通过其明确的接口规格、紧凑的卧式结构、特别是IPX7级别的防水能力，为解决复杂环境下的设备供电连接问题提供了一种有效的解决方案。它平衡了通用性、防护性与空间效率，是多功能电子设备设计中值得考虑的连接组件。在进行具体产品选型时，深入理解其技术指标并结合实际应用环境的详细需求，是确保最终产品连接可靠、长期稳定的关键步骤。在电子设备日益融入各种生活与工作场景的今天，可靠的基础元件是实现设备整体耐用性和用户满意度的基石。
