在日常电子设备中，USB接口早已成为不可或缺的一部分。无论是数据传输还是供电，Type-A接口依然保持着广泛的使用基础。对于需要稳定连接与便捷安装的产品设计来说，直插式双口USB连接器具备较高的实用价值。本文围绕Kinghelm金航标KH-2AF180-14.2 Type-A母座直插连接器展开，从结构特点、性能参数到实际应用场景进行系统梳理，帮助读者更清晰地理解该类产品在设计中的作用。

一、产品基础信息与结构说明

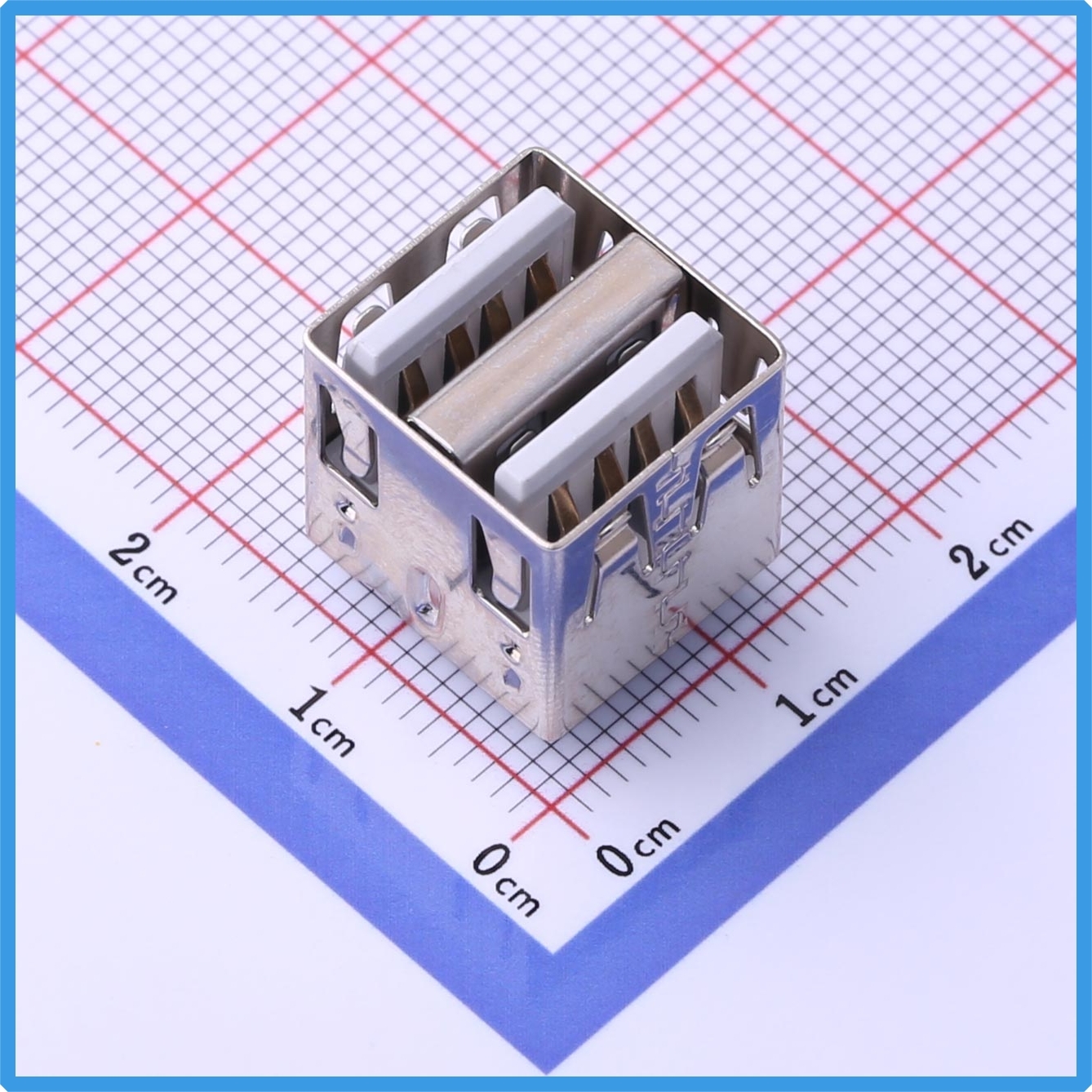

Kinghelm金航标KH-2AF180-14.2属于USB Type-A母座，采用插件式安装方式，适用于通孔焊接工艺。该型号为双口设计，端口数量为2，触点配置为4Px2，可同时支持两个USB设备连接。在结构上，其体长为14.3mm，整体尺寸紧凑，适合空间有限的PCB布局。

从外观来看，接口胶芯为白色，有助于在生产或维护过程中进行快速识别。产品单个重量约为3.97g，在保证结构稳定的同时不会对整机重量造成明显影响。包装方式为托盘，方便自动化贴装及批量管理。

二、Type-A母座直插连接器的设计特点

1. 插件式结构带来的稳定性

直插式USB连接器通过引脚穿过PCB板并焊接固定，相较于贴片式结构，在机械强度方面更具优势。这种设计尤其适用于需要频繁插拔的设备，例如工业控制终端、嵌入式主板等场景。

2. 双口设计提高接口利用率

KH-2AF180-14.2采用双USB接口布局，在同一位置提供两个独立端口。这种设计可以减少设备外壳开孔数量，同时提升接口密度，对于紧凑型设备具有较高的适配性。

3. 标准化Type-A接口兼容性

Type-A接口作为常见标准之一，能够兼容多种USB设备，如U盘、键盘、鼠标、无线接收器等。使用标准接口有助于降低设计复杂度，并提升用户使用的便利性。

三、电气性能与参数解析

在电气性能方面，KH-2AF180-14.2的额定电流为1.5A，额定电压为30V。这一参数组合能够满足常规USB供电及数据传输需求，适用于多数低功耗电子设备。

触点采用4Pin结构，每个端口具备完整的数据与电源传输通道。合理的触点布局有助于维持信号传输稳定性，同时减少接触不良的风险。

对于开发者而言，在选型时需要结合设备的实际功耗与使用环境，确保连接器的额定参数与系统需求匹配，从而避免过载或性能浪费。

四、在不同设备中的应用场景

1. 工业控制设备

在工业控制领域，设备通常需要长时间运行，并承受一定的机械振动。直插式USB连接器因其焊接牢固，适合用于PLC控制器、工业网关、数据采集终端等产品中。

2. 消费电子产品

在消费电子领域，例如机顶盒、智能音箱、路由器等设备中，USB接口常用于外接存储或扩展功能。双口设计可以满足用户同时连接多个设备的需求。

3. 嵌入式开发板

开发板通常需要提供多个USB接口以支持调试、数据传输及外设连接。KH-2AF180-14.2的双口结构可以在有限空间内实现更多功能扩展。

4. 车载电子设备

在车载设备中，USB接口主要用于供电及数据交互，例如车载充电模块、多媒体系统等。直插结构在抗振动方面具有一定优势，有助于提升使用稳定性。

五、安装与焊接注意事项

在实际生产过程中，直插USB连接器的安装需要注意以下几点：

首先，应确保PCB孔位与连接器引脚尺寸匹配，避免出现插入困难或焊接不牢的情况。其次，在波峰焊或手工焊接过程中，应控制焊接温度和时间，防止塑胶部分受热变形。

此外，建议在设计阶段预留足够的结构支撑区域，以增强连接器在插拔过程中的受力分散能力，从而延长使用寿命。

六、选型时需要关注的关键因素

在选择USB Type-A母座直插连接器时，可以从以下几个方面进行综合评估：

一是接口数量与布局，是否满足设备的扩展需求；二是额定电流与电压是否符合系统设计；三是安装方式是否适配生产工艺；四是产品尺寸是否符合结构空间限制。

此外，还需考虑实际使用环境，例如是否存在振动、高温或频繁插拔等情况，从而选择更合适的型号。

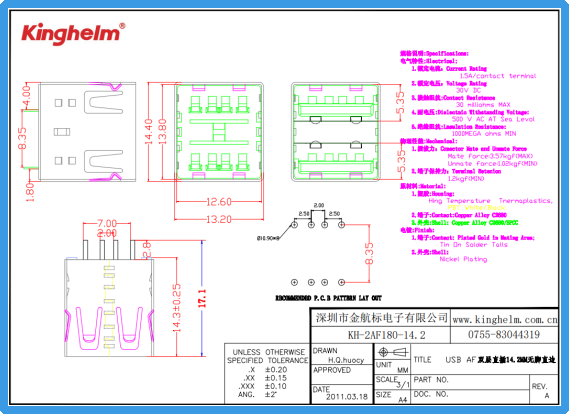

Kinghelm金航标KH-2AF180-14.2规格书

七、双口USB连接器在设计中的价值

随着电子设备向小型化与多功能方向发展，接口资源的合理利用变得尤为重要。双口USB连接器通过在有限空间内提供更多接口数量，有助于提升整机设计的灵活性。

对于需要多设备连接的应用场景，这类连接器可以减少额外扩展模块的使用，从而简化系统结构。同时，也有助于降低布线复杂度，使PCB设计更加清晰。

八、总结

Kinghelm金航标KH-2AF180-14.2 Type-A母座直插双口连接器在结构设计、电气性能以及应用适配方面具备较强的实用性。其插件式安装方式适合需要稳定连接的设备，双口设计则为多设备接入提供了便利。

在实际应用中，合理选型与规范安装同样重要。只有在充分理解产品参数与使用环境的基础上，才能发挥连接器在系统中的应有作用。

随着USB接口持续在各类设备中发挥作用，Type-A母座连接器仍将在多个领域中保持稳定的应用需求。对于开发者而言，掌握其结构特点与应用方式，将有助于提升产品设计的整体协调性。
