在USB接口不断演进的背景下，Type-A接口依然在大量设备中保持稳定地位。尤其是在工业设备、嵌入式系统以及消费电子中，USB Type-A母座直插连接器因其结构可靠、兼容性强而被广泛采用。本文围绕KH-3.0AF180WJ-15JB这一型号展开，从结构设计、性能参数到实际应用进行系统梳理，帮助工程人员与采购人员更清晰地理解该产品的适用场景与选型逻辑。

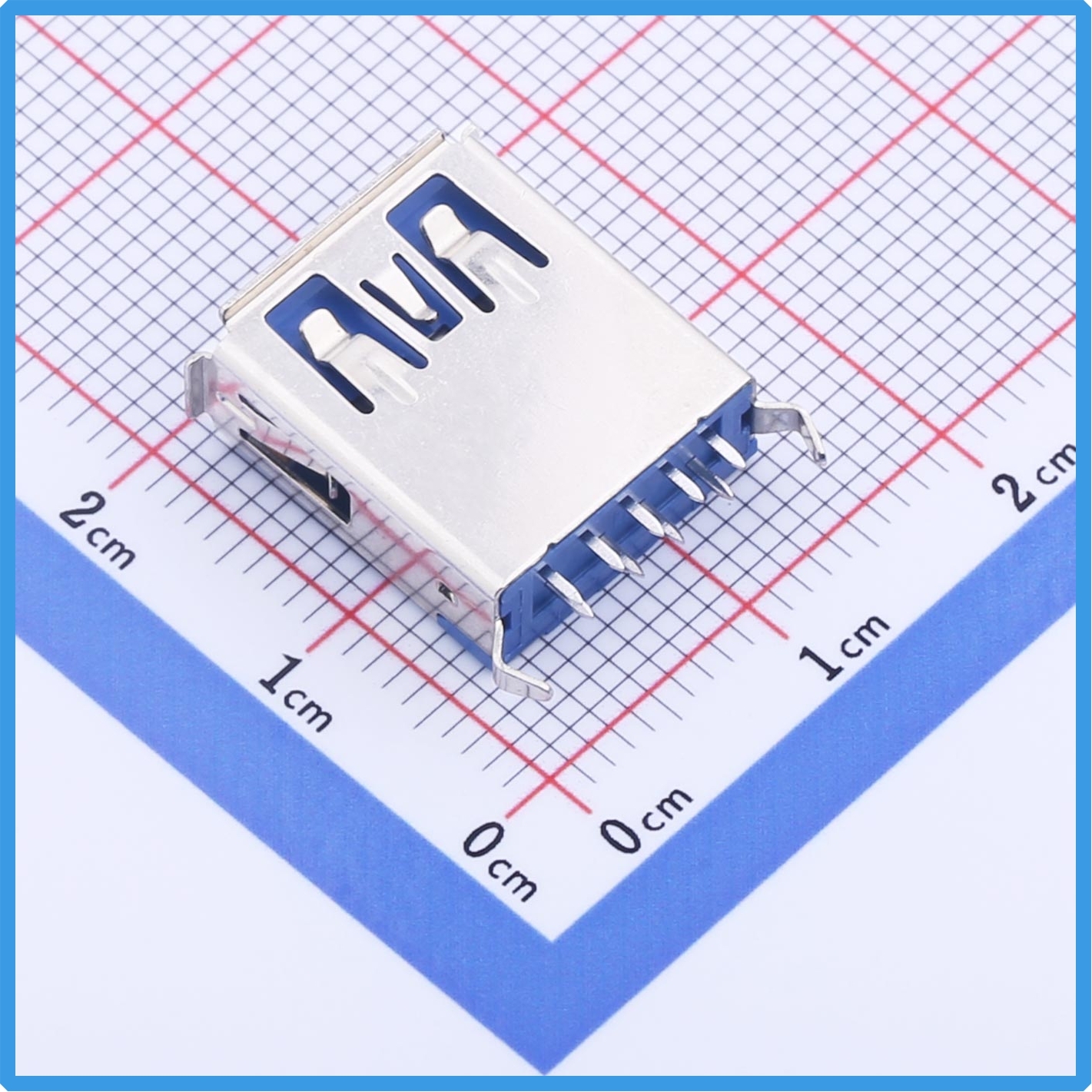

Kinghelm金航标KH-3.0AF180WJ-15JB产品图

一、KH-3.0AF180WJ-15JB产品概述

KH-3.0AF180WJ-15JB是一款符合USB 3.0标准的Type-A母座直插连接器，支持高速数据传输，并具备稳定的电源承载能力。该产品由kinghelm（金航标）推出，采用直插式（DIP）安装方式，适用于对结构强度和连接稳定性有要求的PCB设计场景。

从基础参数来看，该型号具备9个触点（9P），支持USB 3.0接口的完整信号定义，同时具备1.5A额定电流和30V额定电压，能够满足多数设备的数据与供电需求。其15mm体长设计，在保证结构强度的同时，也兼顾了空间布局的灵活性。

二、USB Type-A母座直插连接器的结构特点

1. 直插式安装方式的优势

KH-3.0AF180WJ-15JB采用直插式（Through Hole）结构，相比贴片式连接器，其焊接点更牢固，更适合需要频繁插拔或承受机械应力的应用环境。例如工业控制板、测试设备以及车载电子系统中，直插式结构可以有效降低连接松动或脱落的风险。

2. 9P触点布局设计

USB 3.0接口相较于USB 2.0增加了高速信号通道，因此需要更多触点支持数据传输。该产品的9P设计完整支持USB 3.0协议中的高速差分信号与传统USB信号，使设备在兼容旧设备的同时，也具备更高的数据带宽。

3. 外壳与接口结构

连接器外壳通常采用金属屏蔽结构，有助于降低电磁干扰。在实际应用中，这种结构对于提升信号稳定性具有重要意义，尤其是在工业设备或复杂电磁环境中。

三、性能参数与实际意义

1. 额定电流与电压

KH-3.0AF180WJ-15JB支持1.5A电流和30V电压，这一规格适用于常规USB供电需求，例如外接设备供电、数据传输模块供电等。在设计电路时，应根据实际负载情况预留一定安全余量。

2. 工作温度范围

该连接器支持-25℃至+70℃的工作温度范围，适用于室内设备以及部分工业环境。在高温或低温环境中，材料稳定性和接触可靠性是关键因素，该温度范围能够覆盖大多数常规应用需求。

3. 数据传输能力

作为USB 3.0连接器，KH-3.0AF180WJ-15JB支持高速数据传输。对于需要传输大容量数据的设备，如存储设备、工业相机、数据采集模块等，该接口能够提供稳定的数据链路。

四、应用场景分析

1. 工业控制设备

在PLC控制器、工业网关以及自动化设备中，USB接口常用于数据调试与程序下载。直插式USB Type-A母座可以提供更牢固的连接方式，减少设备震动带来的影响。

2. 嵌入式系统与开发板

开发板、单片机系统以及嵌入式主板中，USB接口是常见的人机交互接口之一。KH-3.0AF180WJ-15JB可以作为标准USB接口，用于连接键盘、U盘或调试设备。

3. 消费电子设备

在电视盒子、路由器、智能家居设备中，USB Type-A接口依然是主流配置。该型号连接器可以满足这些设备对接口稳定性和耐用性的需求。

4. 车载电子系统

在车载充电模块、车载娱乐系统中，USB接口承担着数据与供电双重功能。直插结构在震动环境中表现更稳定，因此适合车载应用。

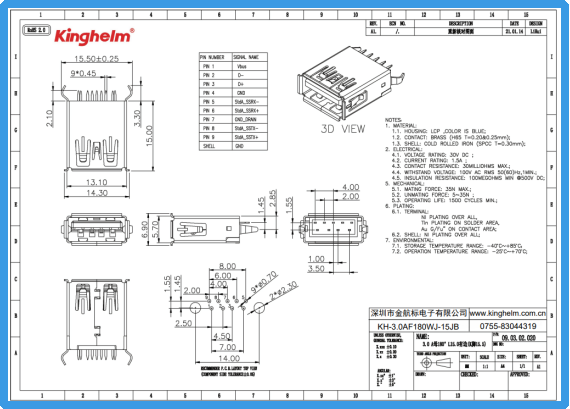

Kinghelm金航标KH-3.0AF180WJ-15JB规格书

五、选型时需要关注的要点

1. 安装方式匹配

在选择USB Type-A母座直插连接器时，应优先确认PCB设计是否支持直插结构，包括孔位尺寸、焊盘设计等。

2. 接口协议需求

如果设备需要高速数据传输，应选择支持USB 3.0或更高版本的连接器。KH-3.0AF180WJ-15JB在这方面具备良好兼容性。

3. 使用环境

不同应用环境对连接器的要求不同。例如工业环境更注重抗振动能力，而消费电子更关注空间布局与成本控制。

4. 插拔寿命

USB接口通常需要频繁使用，因此连接器的耐用性也是关键指标之一。合理的结构设计可以延长使用周期。

六、USB Type-A接口的发展与现实意义

尽管Type-C接口逐渐普及，但USB Type-A接口仍然在大量设备中持续使用。其原因在于生态成熟、兼容性广以及用户习惯等因素。在许多工业与传统设备中，Type-A接口仍是标准配置。

KH-3.0AF180WJ-15JB这类USB Type-A母座直插连接器，正是基于这种现实需求而存在。它不仅满足当前设备的使用需求，同时也兼顾了向更高标准接口过渡的可能性。

七、总结

从结构到性能，再到应用场景，Kinghelm金航标KH-3.0AF180WJ-15JB展现出USB Type-A母座直插连接器在实际工程中的实用价值。对于需要稳定连接、支持USB 3.0协议以及具备一定机械强度的项目，该型号提供了一种可靠的接口选择。

在实际设计与采购过程中，结合具体应用需求进行选型，能够更好地发挥连接器的作用，同时提升整体系统的稳定性与使用体验。
