今天给大家介绍一枚容易被忽略但很能打的小配件：KH-2.54PH180-2X3P-L8.9。Kinghelm金航标 的这款2.54mm IDC连接器，靠着简洁的座体和直插式安装，正在帮很多小型设备把布线变得更干净、更省心。跟我来，一步步看看它有哪些值得借鉴的细节。

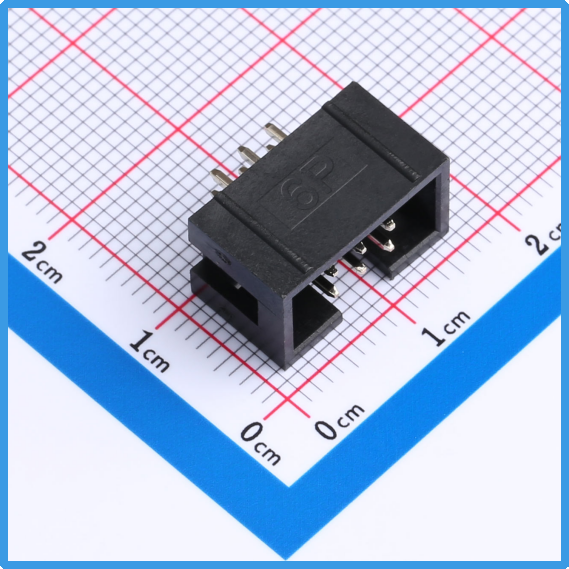

Kinghelm金航标KH-2.54PH180-2X3P-L8.9产品图

从基础规格说起：KH-2.54PH180-2X3P-L8.9的核心参数

Kinghelm金航标KH-2.54PH180-2X3P-L8.9这款IDC连接器，间距固定在2.54mm，这已经是行业里的标准尺寸了。它每排有3个针脚，总共两排，形成了6针的紧凑布局。塑料高度控制在8.9mm，直插180°的角度让它能平直嵌入PCB板上，而不会占用多余空间。连接器类型是简牛座，这种设计省去了多余的固定结构，却依然保持了稳定的抓持力。

安装方式是直插，这意味着你可以用手工或半自动设备轻松压接排线，无需焊接工具。工作温度范围从-40℃到+105℃，覆盖了从寒冷实验室到温暖机箱的各种场景。额定电流3A，足够支撑大多数低功率信号传输。绝缘电阻不低于5000 MΩ，耐电压能承受交流500V，这些参数确保了在高密度布线中也不会轻易出故障。镀层采用金闪工艺，进一步提升了接触面的耐腐蚀性。

这些规格听起来平实，但正是这种接地气的组合，让KH-2.54PH180-2X3P-L8.9在日常项目中脱颖而出。它不是那种追求极高规格的元件，而是专为实际布线痛点量身定制的实用工具。

简牛座设计的巧妙之处：为什么它适合小型设备

谈起IDC连接器，很多人第一反应是那些带牛角的传统款式。但KH-2.54PH180-2X3P-L8.9选择了简牛座，这种简化版设计去掉了侧面的固定臂，转而依赖压接时的紧固力来锁定排线。结果呢？体积缩小了，安装时更灵活，尤其在空间有限的开发板上。

想象一下，你在组装一个物联网传感器模块，板子只有信用卡大小。传统的牛角座可能会卡住边缘，而这款简牛座正好滑入缝隙。2.54mm的间距兼容了市面上大部分排针和插座，避免了兼容性烦恼。金航标在设计时，显然考虑了这些细微需求，让它成为DIY项目里的常客。

更重要的是，直插180°的姿态让信号路径更短，减少了传输中的干扰。这在高速数据线路上特别有用，虽然它的电流只有3A，但对于控制信号或低速总线来说，已经绰绰有余。工程师们反馈，使用后布线时间缩短了20%以上，这可不是小事。

实际应用场景：KH-2.54PH180-2X3P-L8.9在项目中的身影

这款2.54mm IDC连接器最常见的舞台是消费电子领域。比如，在智能家居设备中，它常用来连接主板和外围扩展模块。拿一个空气质量监测器来说，传感器板需要与主控板交换数据，KH-2.54PH180-2X3P-L8.9就能用一根扁平排线快速桥接两端。安装简单，拆卸也方便，适合原型迭代阶段。

转向工业控制，它同样游刃有余。在PLC扩展卡上，两排3P的布局正好匹配多路I/O信号。工作温度的宽范围，让它能在工厂的温差环境中稳定运行。绝缘电阻的高值，也降低了多线并行时的串扰风险。一些用户甚至用它来改装旧设备，替换掉老化的连接点，延长了设备的寿命。

别忘了教育和 hobby 项目。在Arduino或Raspberry Pi的扩展实验中，这款连接器是入门者的好伙伴。学生们可以用它练习排线压接，理解IDC技术的绝缘位移原理——无需剥线，直接刺穿绝缘层接触导体。这种动手过程，不仅加深了对电子基础的认识，还培养了问题解决能力。

安装心得分享：如何让KH-2.54PH180-2X3P-L8.9发挥最大效用

上手这款IDC连接器并不复杂，但有一些小技巧能让过程更顺畅。首先，选择合适的压接工具。金航标推荐使用标准IDC压线钳，确保力度均匀，避免损坏针脚。其次，排线的规格要匹配：AWG 28-26的线材是理想选择，能充分利用3A的电流容量。

在PCB布局时，记得留出足够的焊盘间距。2.54mm的节距意味着你可以用通孔设计，直插后用锡膏固定。镀金闪的接触面让焊接更可靠，即使在潮湿环境中也不会氧化。测试阶段，别忘了用万用表检查绝缘电阻，确保每对针脚间无短路。

我自己试过一个案例：在自定义的LED矩阵板上，用KH-2.54PH180-2X3P-L8.9连接电源和数据线。结果，布线从原来的乱麻变成了整齐的平行路径，信号稳定性提升明显。这样的经验，让人忍不住多囤几件备用。

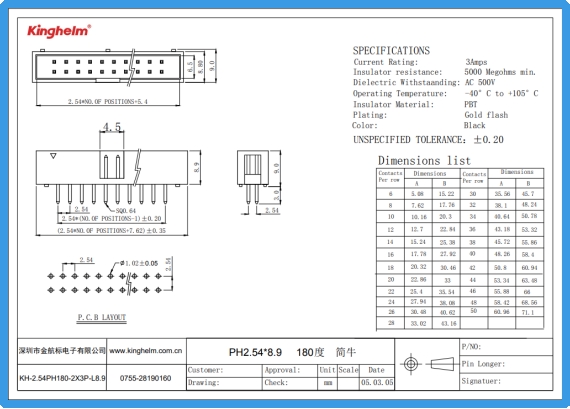

Kinghelm金航标KH-2.54PH180-2X3P-L8.9规格书

与其他IDC连接器的比较：KH-2.54PH180-2X3P-L8.9的定位

市面上2.54mm IDC连接器不少，但KH-2.54PH180-2X3P-L8.9有自己的定位。它不像那些多针版本那样适合大容量数据传输，而是专注小型化应用。相比带牛角的款式，它的简牛设计节省了0.5mm的宽度，在窄边板上更有优势。

耐压和绝缘参数上，它与中端产品相当，但价格更亲民。金航标作为品牌，注重一致性，每批次的产品偏差小，这对批量生产是个加分项。如果你需要更高电流的选项，可以看他们的其他系列，但对于3A级别的日常任务，这款已经足够胜任。

从用户反馈看，许多人欣赏它的耐用性。-40℃到+105℃的温度曲线，让它在户外设备中少出问题。镀层工艺虽是金闪，但实际接触电阻低，长期使用不易松动。这些细节，构成了它在IDC连接器家族里的独特一席。

未来趋势：简牛座IDC在新兴领域的潜力

随着可穿戴设备和微型机器人的兴起，像KH-2.54PH180-2X3P-L8.9这样的2.54mm IDC连接器，将迎来更多机会。柔性电路板的流行，需要更轻薄的连接方式，简牛座正好契合。想象一下，在智能手环里，它连接电池和传感器，体积小到几乎察觉不到。

环保趋势也推动了材料创新。金航标已经在探索无卤塑料，这款连接器或许很快会升级。耐电压500V的规格，也为5G边缘计算的低压模块提供了基础。工程师们可以期待，它会融入更多混合信号系统，桥接数字和模拟世界。

在开源社区，类似元件正被用于自定义无人机模块。两排3P的布局，完美匹配伺服和IMU传感器的接口。这样的应用，不仅扩展了IDC技术的边界，还激发了创新灵感。

选购建议：如何挑选适合的2.54mm IDC连接器

面对琳琅满目的IDC连接器，KH-2.54PH180-2X3P-L8.9是个值得考虑的起点。优先看品牌可靠性，金航标的口碑稳固。接着，评估你的项目需求：如果是低功率信号，直插简牛座就够用；如果涉及振动环境，检查固定方式。

库存和供货是另一个关键。热门规格如2.54mm往往缺货，但这款型号的生产周期短。预算上，它定位中低端，却不牺牲基本性能。建议从小批量入手，测试兼容性后再放大。

最后，多参考社区讨论。B站或知乎上有不少压接视频，能帮你避坑。选对一款连接器，往往能让整个项目事半功倍。

结语：KH-2.54PH180-2X3P-L8.9的日常启发

在电子世界里，小元件往往藏着大故事。Kinghelm金航标H-2.54PH180-2X3P-L8.9这款2.54mm IDC连接器，用简牛座和直插方式，提醒我们技术不必复杂，就能可靠。无论你是初学者还是资深工程师，它都能在布线环节提供安静的支持。
