在众多短跳线与天线连接配件中，短小的 RF 转接线常被忽视，但在空间受限的终端产品（如车载 OBD、无线路由器模块、IoT 传感器及嵌入式模组）里，它却承担着稳定信号传输的关键角色。本文围绕 Kinghelm金航标型号 KH-SMAKW-IPEX-RG0.81-B50 展开，带你快速理解这款 SMA 弯母头 → 一代 IPEX（0.81） 转接线的设计要点、适用场景与选购提示，帮助工程师与采购人员在项目中更高效决策。

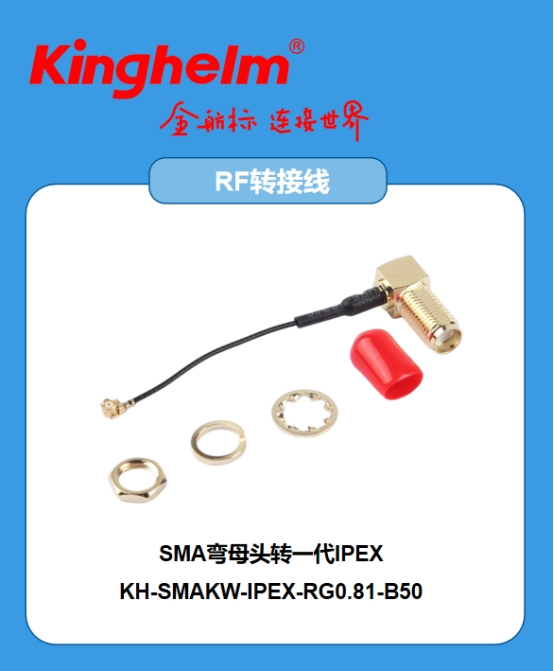

Kinghelm金航标KH-SMAKW-IPEX-RG0.81-B50产品图

产品概述与核心属性

Kinghelm金航标这款转接线采用 SMA 母头（11 牙，弯头，镀金） 对接一代 IPEX 0.81 小型端子，线芯为 RF0.81 同轴线（外径 0.81mm）黑色，连接线长约 5cm，单条毛重约 4.424 克，包装为袋装。线材外覆黑色热缩套管（规格 2×15mm），既可保护焊点也方便束线处理，适合短距离天线引出或模组内部连线。

型号：KH-SMAKW-IPEX-RG0.81-B50

接口：SMA 母头（11 牙，弯头，镀金） → 一代 IPEX 0.81 国产端子

同轴：RF0.81，外径 0.81mm，黑色

线长：5cm

套管：黑色热缩套管 2×15mm

包装方式：袋装

单条毛重：约 4.424 克

设计亮点（从实用角度出发）

短线设计减少了多余损耗和线缆干扰，适合模组顶部或侧边直接引出天线的场景。弯头 SMA 母针布局便于在有限高度内完成连接，不会占用模组上方的过多空间；镀金触点在一定程度上改善了接触电阻，降低接触不良概率。采用一代 IPEX（0.81）端子可直接匹配大量早期或主流无线模组，使得在替换或现场调试时更加方便。

常见应用场景

• 车辆行驶记录器与 OBD 扩展天线线缆连接

• 工业级 IoT 网关与外接天线短接

• 消费类无线路由器、门锁与智能家居设备的天线引出

• 无线模组研发与样机制作中作为测试跳线

使用建议与安装要点

在安装时请注意弯头 SMA 与模组壳体的距离，避免因外力引起的受力集中。热缩套管既保护焊点也可做固定用，建议在完成焊接后进行适度收缩以防线缆松动。对于频段与阻抗匹配，RF0.81 的同轴结构通常用于 2.4GHz 等常见频段，但在高频或长距离系统中应评估整体链路损耗。

工程师小贴士

若你的模组支持多种 IPEX 代数，请在采购前核对模组文档以避免代数不匹配（如 1 代与 2 代的插头尺寸与卡位差异）。在装配时，优先确认接插件的方向与弯头的朝向，以减少返工。

常见问题与排查方法

1.无信号或信号弱：先检查 IPEX 与模组的插合是否到位，再检查 SMA 端是否与外接天线2或适配器紧密接触；必要时更换另一条已知良好的转接线比对排查。

2.接触不良或间断：观察 SMA 镀金针是否被污物或氧化覆盖，清洁后复测。如多次出现间断建议检查焊点与热缩处理是否稳固。

采购与批量应用考虑

在批量采购时可与供应方确认线材批次与端子来源，保持同一批次有利于一致性。对于特殊环境（如高湿、振动大的工业场景），建议在样品测试阶段做环境可靠性评估，包括振动、温度循环与盐雾测试。

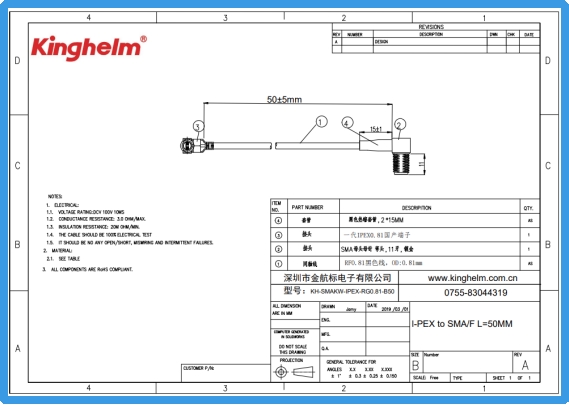

Kinghelm金航标KH-SMAKW-IPEX-RG0.81-B50规格书

结语：何时选这种短线

如果你的项目对体积与空间有严格限制，需要在模组外部快速引出天线或在原型阶段频繁插拔调试，这类 5cm 的 SMA 弯母 → IPEX 0.81 转接线提供了灵活且易用的连接方式。它并非覆盖所有场景的全能配件，但在短距离、模组级配线、以及现场调试中展现出良好的适配性与操作便捷性。
