在智能终端不断向轻薄化与集成化发展的过程中，内部结构设计成为产品竞争力的重要组成部分。从智能家居设备到手持终端，工程师不仅要考虑功能实现，还需在有限空间内完成稳定可靠的连接布局。柔性电路板（FPC）因其可弯折、节省空间等特点，被广泛应用于各类电子设备，而FPC连接器则承担着关键的信号与电源传输任务。

连接器的结构形式、锁定方式以及尺寸规格，都会直接影响整机的装配效率、使用稳定性以及后期维护的便利程度。在这样的背景下，金航标推出的KH-FPC0.5-H5.0-18P-LTQB，为多种应用场景提供了一种结构清晰、性能匹配的连接方案。

结构与使用体验

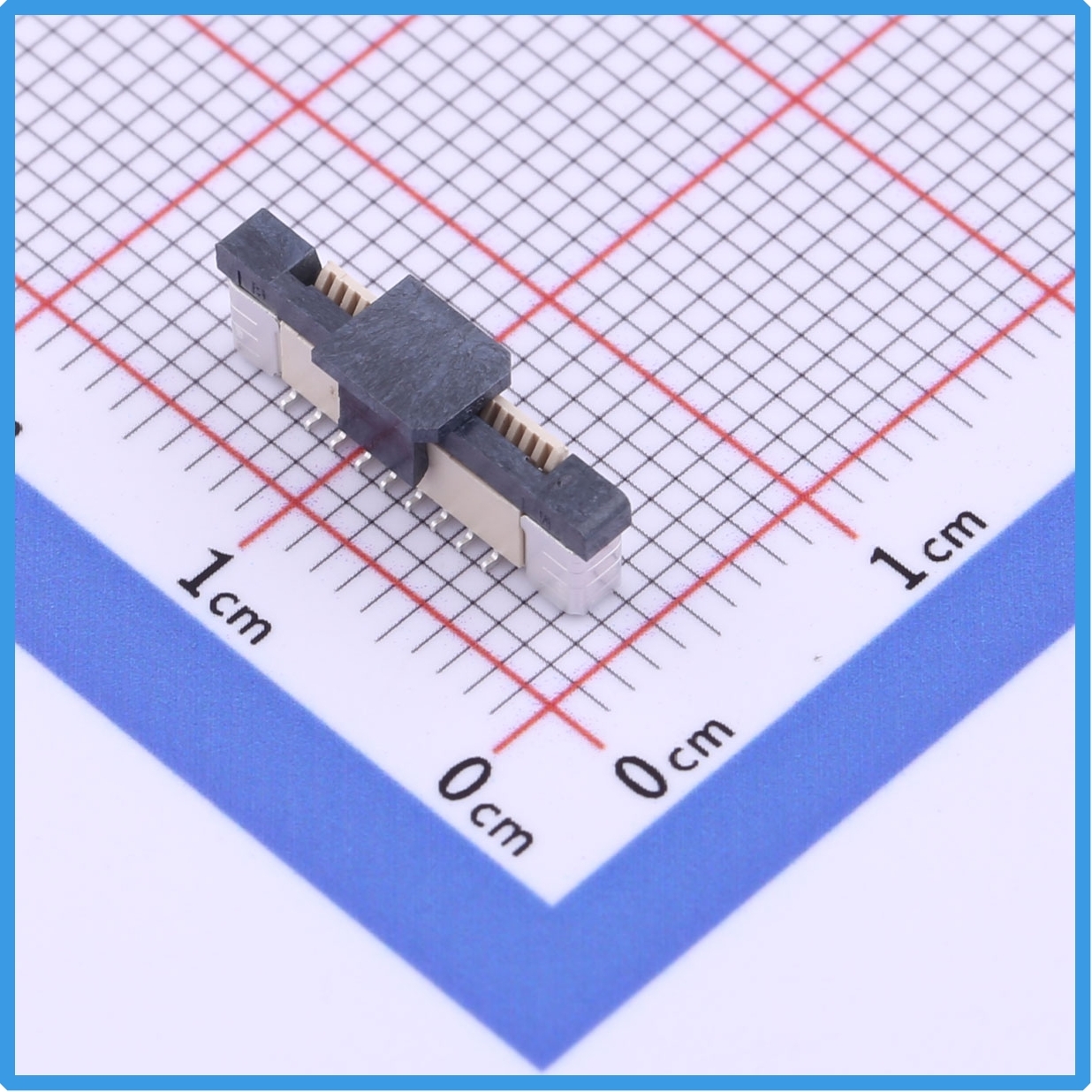

KH-FPC0.5-H5.0-18P-LTQB采用立贴式SMD封装设计，整体结构紧凑。黑色塑胶主体搭配金属引脚，在视觉上具有清晰的层次感。其0.5mm间距设计，使其适用于高密度布线场景，有助于优化PCB空间利用率。

连接器为单侧触点结构，垂直接触方式使得柔性排线插入路径更直观，有利于装配过程中的定位。板上高度为5mm，在满足连接需求的同时，为整机结构预留合理空间。

在实际操作中，其“抽屉式”锁定结构带来较为明确的开合反馈。装配人员在插入FPC排线后，通过抽拉结构完成固定动作，能够感知到锁定状态的变化，有助于降低误操作概率。这种结构也便于后期维护时进行拆卸与更换。

核心优势解读

抽屉式锁定结构带来的稳定连接

传统FPC连接器在受到振动或频繁移动时，可能出现接触松动的问题。KH-FPC0.5-H5.0-18P-LTQB采用抽屉式锁定方式，在排线插入后，通过结构件进行机械固定，使排线与触点之间保持稳定接触。

这种设计在动态使用环境中表现出更好的适应性，例如便携设备或存在轻微振动的应用场景，有助于降低因接触不良引发的信号异常风险。

小型化与轻量化设计

该产品单件毛重约为0.51克，塑胶厚度为3.8mm，在整体结构中占用空间较小。对于对重量和体积有一定要求的设备，例如运动相机、便携式记录设备等，这类连接器可以在不增加过多负担的前提下完成连接任务。

0.5mm间距设计支持更高密度的引脚排列，在同样的PCB面积下可实现更多信号通道，为复杂功能模块提供支持。

材料与电气性能匹配

触头采用铜合金材料，具备良好的导电性能和一定的机械强度。表面镀锡处理，有助于焊接过程中的稳定性，同时满足常规电子产品的使用需求。

其额定电压为50V，适用于多数低压电子系统。工作温度范围为-25℃至+85℃，能够覆盖常见消费电子及部分工业环境的使用条件。在合理设计与应用前提下，可满足日常运行需求。

适配标准FPC排线

该连接器支持接入厚度为0.3mm的柔性电缆，这一规格在当前FPC应用中较为常见。标准化接口设计有助于工程师在选型时减少适配难度，同时提高供应链管理的灵活性。

典型应用场景推荐

安防监控设备

在高清摄像头模组中，图像传感器与主板之间通常通过FPC进行连接。KH-FPC0.5-H5.0-18P-LTQB可用于该类模块的信号传输，支持多路数据线布局。

其稳定的锁定结构有助于在设备长时间运行过程中保持连接状态，减少因接触变化带来的图像异常情况。

汽车电子辅助设备

在车载中控屏、行车记录仪等设备中，内部空间有限且存在一定振动环境。该连接器可用于显示模组与控制板之间的连接。

在使用过程中，需要结合其工作温度范围进行设计评估，以确保在不同环境条件下保持正常运行。

消费类电子产品

在平板电脑、学习机等设备中，显示屏、触控模组与主板之间通常采用FPC连接。KH-FPC0.5-H5.0-18P-LTQB的立贴结构有助于优化内部布局，使整机设计更加紧凑。

同时，其抽屉式结构也方便生产线装配，提高组装过程的一致性。

便携式影像设备

运动相机、小型记录设备等产品对内部结构要求较高。该连接器的小型化特性使其能够适配狭小空间，同时满足信号连接需求，为设备设计提供更多灵活性。

结语：助力内部结构设计更有条理

在现代电子产品设计中，连接器不仅是功能器件，也是结构设计的重要组成部分。金航标KH-FPC0.5-H5.0-18P-LTQB通过合理的结构设计与参数匹配，为多种应用场景提供了一种稳定且易于集成的连接方式。

从抽屉式锁定结构到轻量化设计，再到对标准FPC排线的适配，这类产品在提升装配效率、优化空间布局方面具有实际意义。随着智能终端持续向轻薄化与模块化发展，类似的连接方案将在更多细分领域中发挥作用，为产品设计提供更多实现路径。
