在工业控制、智能设备、电源系统及各类电子产品中，连接器承担着电气连接与信号传输的重要作用。对于需要兼顾载流能力、连接稳定性和安装便利性的应用场景，一款结构合理、性能稳定的连接器能够有效提升设备的连接可靠性。Kinghelm（金航标）KH-A42002-2X2A线对板连接器采用2×2P插针结构，4.2mm间距设计，额定电流7A，适用于多种PCB板端连接应用。

KH-A42002-2X2A产品参数概览

KH-A42002-2X2A是一款4P线对板针座，采用2排、每排2PIN的2×2P结构，安装方式为直插，端子间距为4.2mm。产品额定电流为7A AC/DC，额定电压为600V AC/DC，触头采用黄铜材质并进行锡镀层处理，塑料主体采用PA66材料，阻燃等级为UL94-V-2。产品工作温度范围为-25℃~+85℃，最大接触电阻20mΩ，最小绝缘电阻1000MΩ，耐压1500V AC/minute，Z轴板上高度12.8mm，Y轴板上底边宽度11.4mm，采用袋装包装。

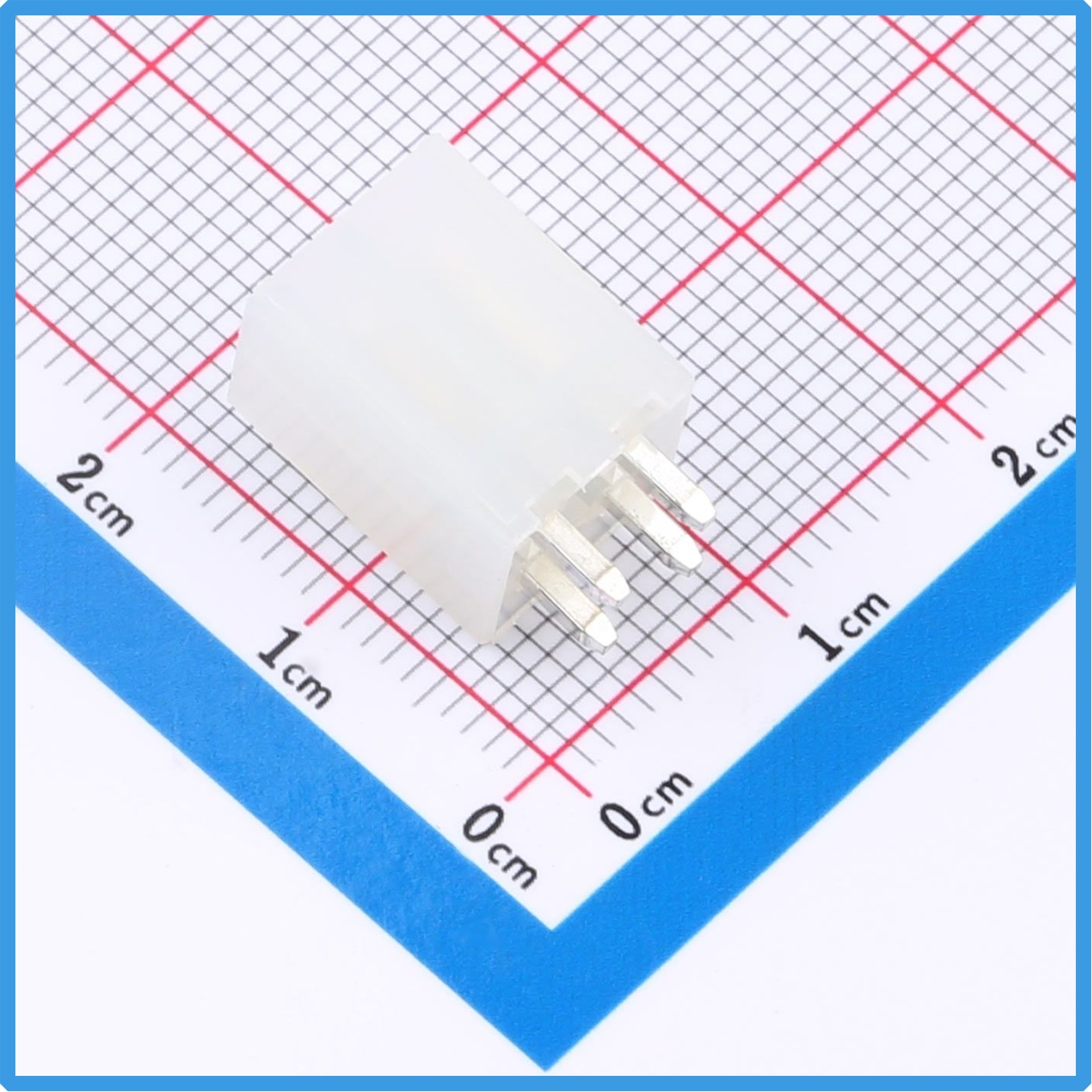

Kinghelm金航标KH-A42002-2X2A产品图

一、4.2mm间距设计，兼顾连接可靠性与安装便利性

KH-A42002-2X2A采用4.2mm标准间距，在保证连接密度的同时，也能够为端子之间提供较为充足的空间，有利于PCB布局和产品装配。2×2P结构紧凑，适用于需要4路电气连接的设备电路。

产品采用直插式安装方式，可直接安装于PCB板上并通过焊接进行固定。相比部分表面贴装结构，直插式设计具有安装直观、固定稳定等特点，适合应用于需要较好机械连接强度的电子设备中。

二、7A额定电流，满足多种电气连接需求

连接器的载流能力是产品选型时的重要参数。KH-A42002-2X2A额定电流达到7A，支持AC/DC电流传输，可用于设备内部电源连接以及其他需要一定载流能力的电气连接场景。

产品额定电压为600V AC/DC，在符合实际使用条件及相关设计要求的情况下，可应用于电源设备、工业控制设备以及各类电子产品的内部连接。实际使用时，连接器的允许工作电流还需要结合导线规格、PCB设计、环境温度等因素进行综合评估。

三、黄铜触头与锡镀层，保障稳定导通

KH-A42002-2X2A触头采用黄铜材质，并经过锡镀层处理。黄铜具有良好的导电性能和机械强度，能够满足连接器端子对于导电及结构强度的基本需求；锡镀层则有助于改善端子的焊接性能和表面耐氧化能力。

在电气性能方面，产品最大接触电阻为20mΩ，最小绝缘电阻达到1000MΩ，并具备1500V AC/minute的耐压性能，可满足多种电子设备对于导通性能和绝缘性能的使用需求。

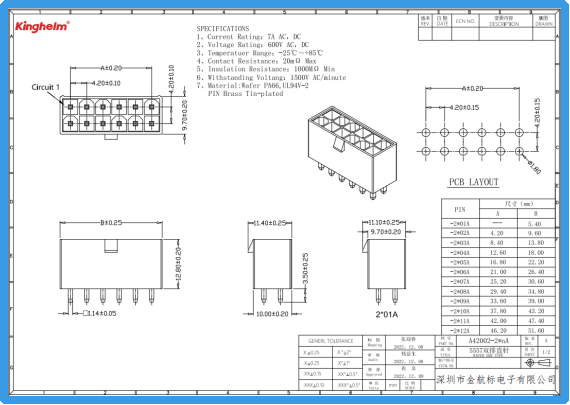

Kinghelm金航标KH-A42002-2X2A规格书

四、PA66绝缘材料，适应常规工作环境

产品绝缘主体采用PA66材料，阻燃等级达到UL94-V-2，具有较好的机械强度及耐热性能。工作温度范围为-25℃~+85℃，能够覆盖工业控制、智能设备、仪器仪表及普通电子设备等常见应用环境。

此外，产品颜色为透明色，整体结构尺寸较为紧凑。12.8mm的Z轴板上高度以及11.4mm的Y轴板上底边宽度，可为工程师进行PCB布局、结构避让和设备内部空间设计提供参考。

五、适用于多种PCB板端连接场景

作为线对板连接器，KH-A42002-2X2A主要用于实现导线与PCB之间的电气连接。4P的2×2排列结构能够满足多线路连接需求，同时4.2mm间距也方便工程人员进行PCB板端布局。

该产品可根据实际设计需求应用于工业控制设备、电源模块、智能电子设备、仪器仪表、家用电器及设备内部线束等场景。对于需要直插式安装、4.2mm间距以及7A额定电流的应用，工程人员可以结合设备结构和电气要求进行选型。

结语

Kinghelm（金航标）KH-A42002-2X2A采用4.2mm间距、2×2P插针结构，具有7A额定电流和600V额定电压，配合黄铜锡镀层触头、PA66绝缘材料以及直插式安装方式，能够满足多种PCB板端线对板连接需求。

凭借结构紧凑、参数明确和安装方便等特点，KH-A42002-2X2A可应用于工业控制、电源设备、智能电子产品及各类需要线对板连接的设备中，为工程设计和产品装配提供稳定的连接方案。
