在电子设备、电源模块、工业控制及各类线束连接应用中，连接器不仅承担着电气连接作用，还直接关系到整机安装效率、连接可靠性以及长期使用稳定性。对于需要兼顾较大电流、较高耐压和合理板上空间的应用场景，一款参数匹配的线对板连接器尤为重要。金航标（Kinghelm）KH-A42002-2X4A采用2×4P双排8Pin插针结构，端子间距为4.2mm，支持最高7A额定电流和600V额定电压，同时采用PA66绝缘材料及黄铜锡镀层触头，在结构、导电性能和安装便利性之间实现了较好的平衡，可为电子设备线束与PCB之间提供稳定的连接方案。

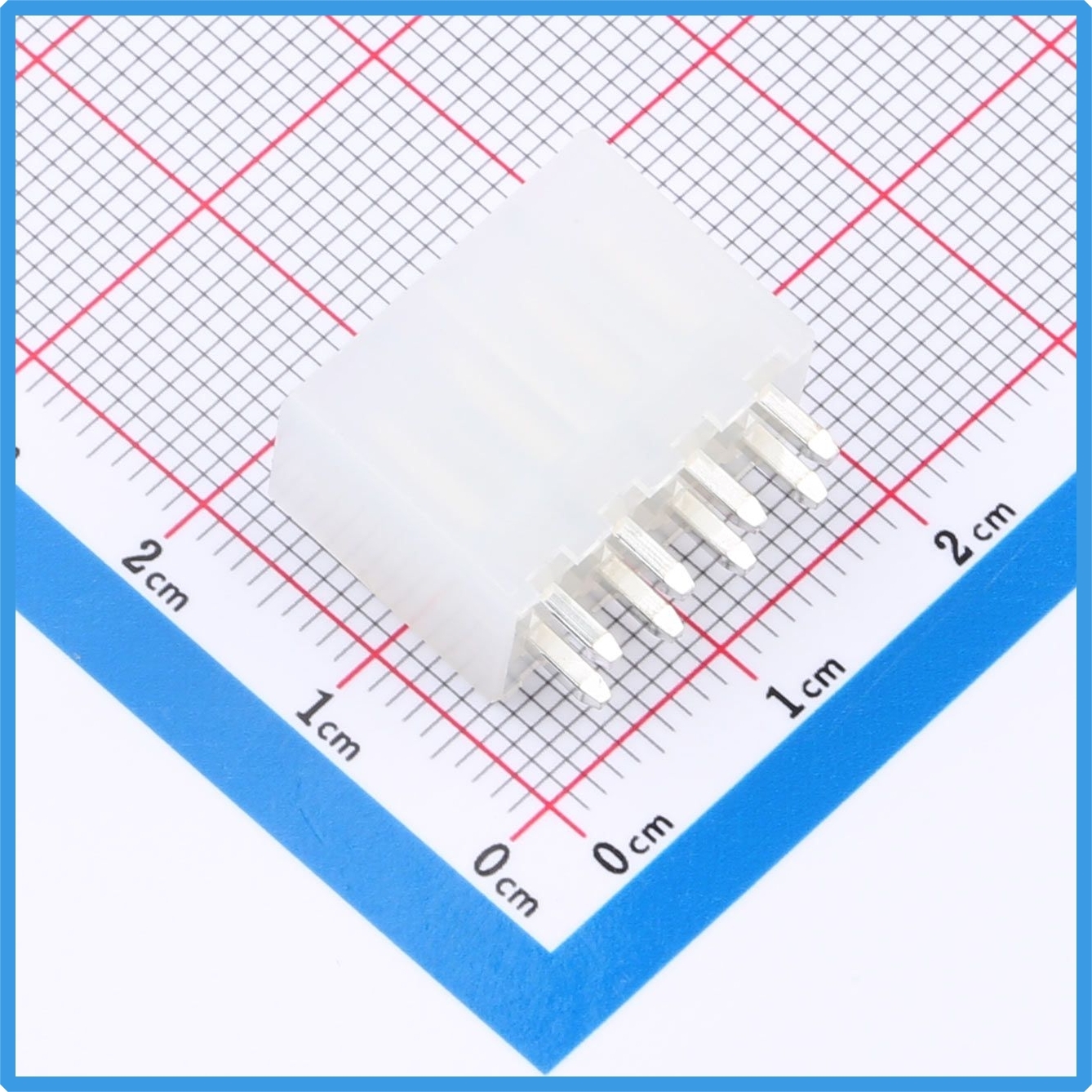

Kinghelm金航标KH-A42002-2X4A产品图

4.2mm间距设计，8Pin双排结构兼顾连接密度与安装空间

金航标KH-A42002-2X4A是一款线对板连接器，采用插件式、直插安装方式，端子布局为2×4P，即两排、每排4Pin，共计8Pin。4.2mm端子间距能够在保证一定绝缘间隔的同时，实现较为紧凑的多路信号及电源连接，适用于需要多Pin集中连接的PCB应用。

从结构尺寸来看，该产品Z轴板上高度为12.8mm，Y轴板上底边宽度为11.4mm。对于设备内部空间有限、同时需要进行多路线束连接的产品设计人员而言，这类标准化插针结构能够减少复杂的布线和装配工作。直插式安装也方便PCB进行通孔焊接，可应用于电源板、控制板、工业设备以及各种电子模块的连接设计。

此外，KH-A42002-2X4A采用透明色外壳，产品内部结构及端子排列具有较好的识别便利性，在实际装配、检修和线束维护过程中，可以帮助工程人员更直观地确认连接器的安装状态。

7A额定电流+600V额定电压，满足多种电气连接需求

对于线对板连接器而言，电气性能是选型时的重要指标。金航标KH-A42002-2X4A额定电流为7A，额定电压达到600V AC/DC，能够覆盖不少电源及控制类电子产品中的连接需求。产品触头采用黄铜材质，并进行锡镀层处理，有助于实现稳定的电气接触，同时兼顾端子的加工及焊接适配性。

根据产品参数，该连接器接触电阻最大值为20mΩ，绝缘电阻最小值为1000MΩ，并具备1500V AC/分钟的耐电压性能。对于需要进行电源线路、控制线路或多路电气连接的设备而言，这些参数可以作为工程师进行连接器选型和电气设计时的重要参考。

需要注意的是，实际应用中的持续工作电流、电压以及温升情况，还需要结合PCB铜箔设计、导线规格、环境温度、连接器实际工作条件等因素综合评估。选择连接器时，不应仅依据单项额定参数判断，而应根据整机系统的工作条件进行匹配。

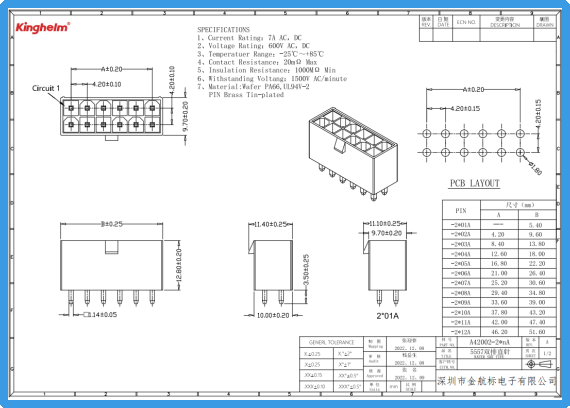

Kinghelm金航标KH-A42002-2X4A规格书

PA66绝缘材料与UL94V-2阻燃等级，适应常见电子设备环境

在连接器长期使用过程中，材料同样是影响可靠性的重要因素。KH-A42002-2X4A采用PA66塑料材质，产品阻燃等级达到UL94V-2。PA66具有较好的机械强度和耐热性能，可用于多种电子、电气产品的连接器结构件。

该产品工作温度范围为**-25℃～+85℃**，能够满足常见室内电子设备、工业控制设备、电源模块及一般自动化设备等应用环境。触头采用黄铜并进行锡镀层处理，在满足导电连接需求的同时，也方便产品进行批量化装配和焊接。

从产品整体配置来看，4.2mm间距、2×4P双排8Pin结构、7A额定电流、600V额定电压以及PA66绝缘材料，使金航标KH-A42002-2X4A具备较为明确的产品定位。对于电子产品研发、PCB设计、线束加工及设备制造企业来说，可以根据实际电气参数、安装空间和使用环境进行选型。

金航标KH-A42002-2X4A，面向PCB与线束连接的实用型选择

综合来看，金航标KH-A42002-2X4A线对板连接器主要特点集中在4.2mm间距、2×4P双排8Pin、直插安装、7A额定电流和600V额定电压等方面，同时配置黄铜锡镀层触头、PA66绝缘材料及UL94V-2阻燃等级，可为电源连接、控制线路以及多路PCB线束连接提供标准化解决方案。

对于正在寻找4.2mm间距线对板连接器、8Pin插针连接器、7A连接器、600V连接器的工程师和采购人员，可以重点结合实际设备的工作电流、工作电压、板上高度、安装方式及工作温度等条件进行确认。金航标作为连接器产品品牌，也可围绕不同应用需求提供相应的连接器产品选择。
