在电子设备不断向智能化、小型化发展的今天，连接器作为电子系统中的重要组成部分，承担着电源传输、信号连接和模块互联的重要作用。其中，线对板连接器因安装方便、连接稳定、适用范围广，成为消费电子、工业设备、电源系统以及家电产品中不可或缺的元器件。

Kinghelm（金航标）推出的KH-A42002-2X5A线对板连接器，采用2×5P插针结构，4.2mm间距设计，具备7A大电流承载能力，适用于多种电源及信号连接场景，为设备提供稳定可靠的连接解决方案。

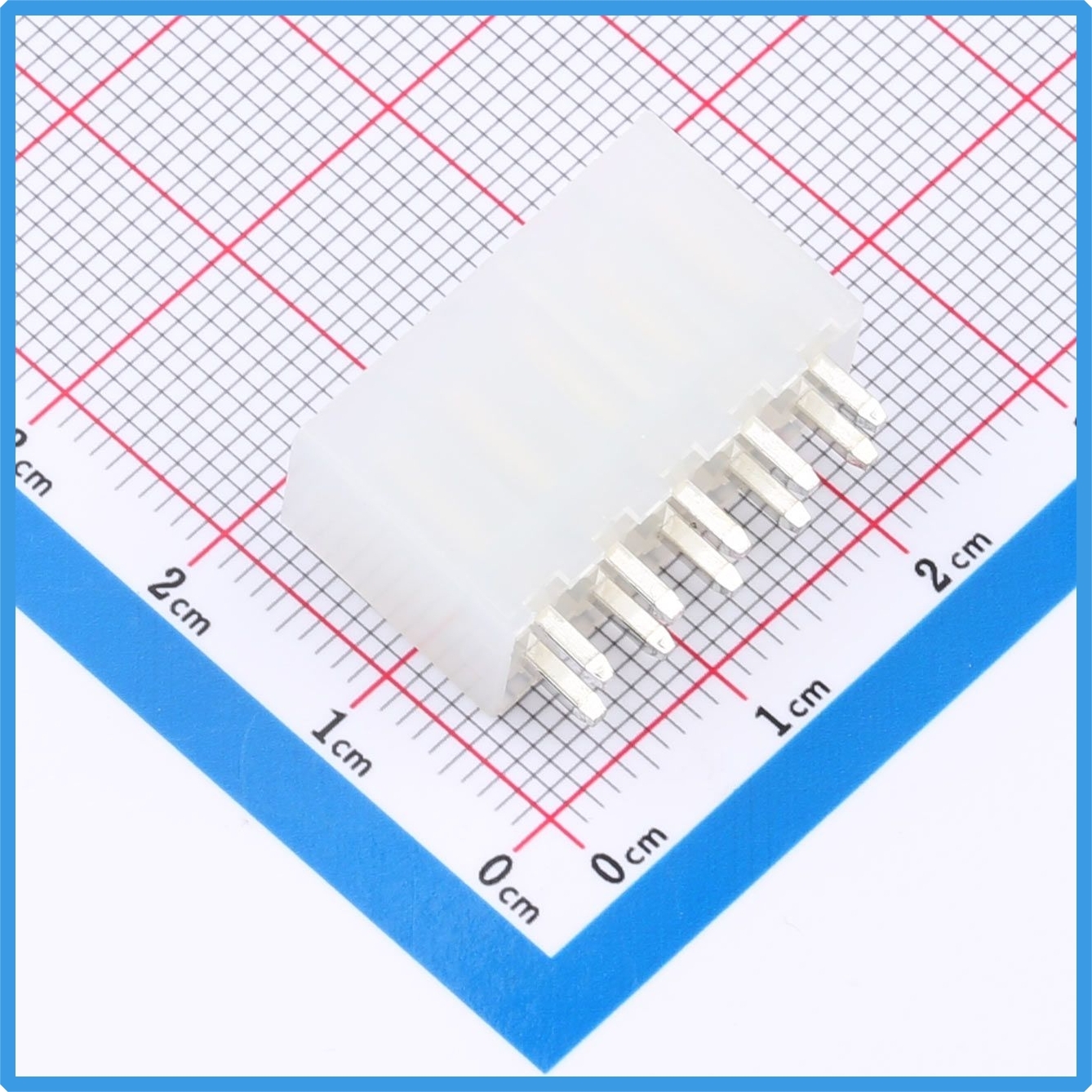

Kinghelm金航标KH-A42002-2X5A产品图

高可靠设计，满足多场景应用需求

KH-A42002-2X5A属于插件式线对板连接器，插针结构为2×5P，共10个接触端子，能够同时满足多路电源和信号传输需求。产品采用4.2mm标准间距设计，兼顾大电流传输能力和连接稳定性，广泛应用于电源模块、LED照明、家用电器、工业控制设备、新能源设备等领域。

产品主要参数如下：

• 品牌：Kinghelm（金航标）
• 型号：KH-A42002-2X5A
• 类型：线对板连接器
• 插针结构：2×5P
• 间距：4.2mm
• 安装方式：直插（DIP）
• 封装：插件，P=4.2mm
• 额定电流：7A
• 额定电压：600V
• 工作温度：-25℃～+85℃
• 阻燃等级：UL94V-2
• 外观颜色：透明色
• 包装方式：袋装

其中，7A额定电流使其能够满足较大功率设备的连接需求，而600V额定电压则进一步提升了产品在工业和电源系统中的应用范围。

4.2mm间距的优势

在线对板连接器产品中，间距是影响性能的重要参数之一。KH-A42002-2X5A采用4.2mm间距，相较于2.0mm、2.54mm等小间距产品，其最大的特点是能够承载更高电流，并具有更强的机械强度。

较大的端子接触面积不仅降低了接触电阻，还能有效减少发热，提高连接可靠性。同时，4.2mm间距在装配过程中更容易插接，对于震动环境和长期运行设备来说，连接更加牢固。

透明阻燃外壳采用符合UL94V-2等级材料，在保障绝缘性能的同时，也提升了产品的安全性和耐用性。

线对板连接器不同间距规格怎么选？

在实际设计过程中，很多工程师都会面临一个问题：线对板连接器不同间距规格怎么选？

实际上，连接器间距的选择需要结合电流大小、空间要求以及应用环境综合考虑。

如果设备追求小型化，例如智能穿戴设备、小型传感器、便携式电子产品，通常会选择1.25mm、2.0mm等小间距连接器，以节省PCB空间。

对于普通消费电子、控制板和家电产品，2.54mm、3.96mm间距的连接器应用较多，兼顾空间和电流需求。

而当设备涉及较大功率供电，例如电源模块、工业控制、电机驱动、新能源设备以及LED电源系统时，4.2mm甚至更大间距的连接器更具优势。因为更大的间距意味着更宽的导电通道、更高的耐压能力和更好的散热性能。

KH-A42002-2X5A正是针对中大电流应用而设计，其4.2mm间距、7A额定电流以及600V耐压能力，使其能够在保证安全的同时，实现高效稳定的连接。

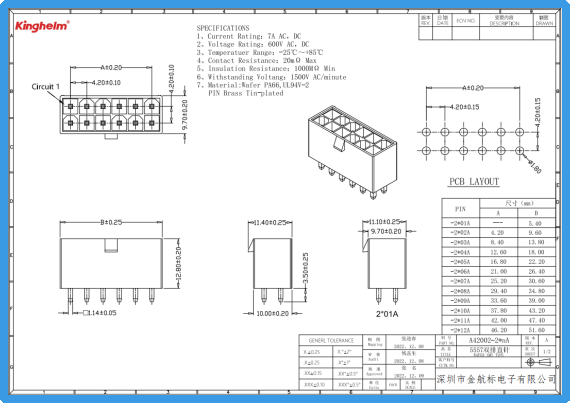

Kinghelm金航标KH-A42002-2X5A规格书

直插结构带来更高可靠性

相比贴片式连接器，直插式（DIP）连接器具有更强的机械固定能力。KH-A42002-2X5A采用直插安装方式，焊接后能够形成牢固连接，特别适用于振动较大、使用时间长的设备环境。

在工业自动化设备、电源控制系统以及大型家电中，长期运行会产生振动和温升，如果连接器固定不牢，容易出现接触不良问题。直插结构能够有效提升抗震性能，减少故障率，提高整机可靠性。

金航标品质保障

Kinghelm（金航标）作为国内知名电子元器件品牌，长期专注于连接器、射频器件、天线及电子配套产品研发与制造。KH-A42002-2X5A严格按照行业标准生产，产品具有良好的一致性和稳定性，可满足批量化生产需求。

随着电子设备向高性能、高可靠方向发展，连接器的重要性也日益突出。Kinghelm KH-A42002-2X5A凭借4.2mm间距、2×5P结构、7A大电流承载能力以及600V高耐压特性，为电源及工业应用提供了可靠的连接方案。对于需要兼顾大电流、稳定性和安全性的设备而言，这款线对板连接器无疑是值得选择的优质产品。
