在电子设备持续向小型化、高密度方向发展的今天，板对板连接器的选型直接影响PCB布局、装配效率与整机可靠性。Kinghelm金航标推出的KH-2FH90-2X3P-H6.35双排弯插式排母，采用2mm等间距设计，插孔结构为2x3P方孔布局，弯插安装方式，能够在-40℃~+105℃宽温环境下稳定运行，为消费电子、工业控制、通信设备等提供可靠的板对板连接方案。

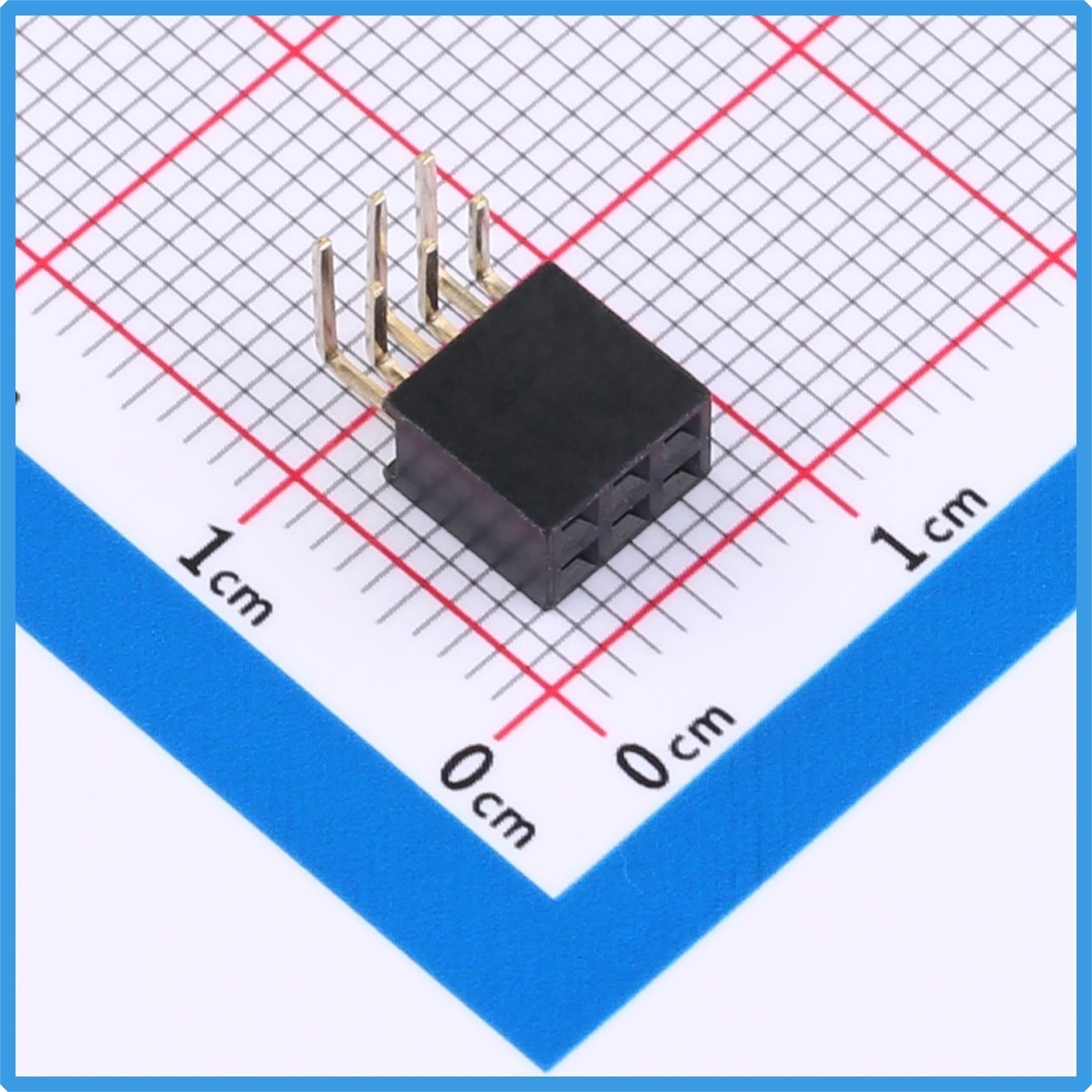

Kinghelm金航标KH-2FH90-2X3P-H6.35产品图

一、产品定位与核心参数

KH-2FH90-2X3P-H6.35是Kinghelm金航标推出的一款双排弯插式排母。其商品封装为弯插、P=2mm，包装方式为盒装，插孔结构为2x3P，间距2mm，行距2mm，采用方孔设计，安装方式为弯插，排数为双排，额定电流1.5A，塑高4mm，工作温度覆盖-40℃~+105℃。该型号适合常规PCB板贴装场景，尤其适用于需要侧向插拔、空间受限的板对板连接需求。

在2mm双排弯插排母、2x3P方孔排母等选型需求中，KH-2FH90-2X3P-H6.35是一个值得纳入对比的型号。它兼顾了2mm间距的空间优势与方孔结构的接触稳定性，在中小电流信号传输和模块互连中表现均衡。

二、2mm间距与弯插设计的优势

在排母连接器中，2.54mm间距是经典规格，1.27mm及以下间距则面向超高密度场景，对PCB加工和焊接工艺要求更高。2mm间距处于两者之间，既能提升空间利用率，又保留了较好的工艺可行性。KH-2FH90-2X3P-H6.35采用2mm等间距设计，适合在有限板面内布置中等数量信号通道。

弯插安装方式是这款产品的另一大特点。弯插结构使排母可以贴合PCB板边水平安装，与侧向插入的排针配合，实现垂直板面方向的连接。在模块化产品中，主板与功能子板之间可以通过弯插排母实现侧向对接，既节省垂直高度，又便于模块独立拆装与维护。对于搜索2mm间距弯插排母的用户而言，这种设计在紧凑型设备中尤其实用。

三、方孔结构与电气性能

KH-2FH90-2X3P-H6.35采用方孔结构。相比圆孔，方孔在与排针配合时能提供更大的接触面积，有利于提升插拔寿命和接触稳定性。双排2x3P布局共6个孔位，适合传输少量信号或电源，例如传感器模组与主控板之间、显示模组与驱动板之间的连接。方孔设计还能在一定程度上提升对位精度，降低插偏风险。

电气方面，1.5A额定电流覆盖了常见小功率场景。触点通常采用高导电铜合金并经过环保镀金或镀锡处理，以提升导电性能和耐腐蚀性。结合-40℃~+105℃的工作温度范围，这款宽温排母能够满足工业级和消费级电子设备的长期运行需求。塑高4mm的设计也有助于在紧凑空间内控制整体高度，为PCB堆叠和外壳设计留出余量。

四、品牌保障：Kinghelm金航标

Kinghelm金航标是深圳市金航标电子有限公司旗下品牌，公司为国家级高新技术企业，核心成员来自清华大学和电子科技大学，深耕微波射频技术近二十年。产品线涵盖北斗GPS天线、射频组件、宽带数据连接器、接插件及端子系列，以及汽车线束、工业连接器和特种定制组件。

在品质管理方面，金航标已获得ISO9001质量管理体系认证和ISO14001环境管理体系认证，产品符合RoHS和REACH环保标准，IATF16949汽车质量体系认证、UL和TUV认证正在申请中。严格的质检流程覆盖耐高温、抗氧化等多项指标，为金航标排母的稳定性和一致性提供了保障。

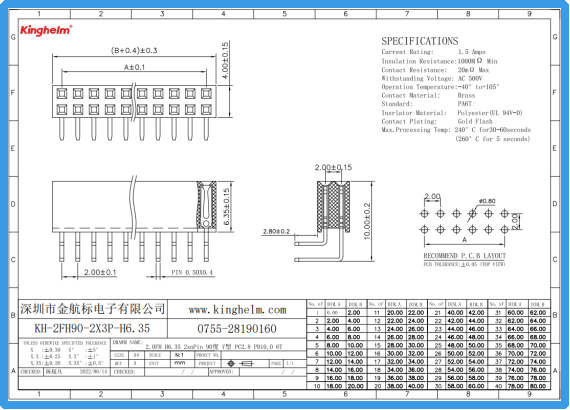

Kinghelm金航标KH-2FH90-2X3P-H6.35规格书

五、应用场景：哪些设备适合这款2mm排母

KH-2FH90-2X3P-H6.35适用于多种电子制造领域。在消费电子中，可用于智能手环、平板电脑、小型路由器等设备的主板与功能模块连接。在工业控制领域，小型PLC控制器、传感器模块等需要耐受一定环境干扰，2mm排母的宽温设计和稳定接触性能能够满足需求。在通信设备、医疗电子和汽车电子的模块化设计中，弯插排母也常用于板对板侧向互连，为系统集成提供灵活方案。

六、选型建议与常见问题

选型时，建议确认排针间距、行距、孔位数和安装方式是否匹配。KH-2FH90-2X3P-H6.35为2mm间距、2mm行距、2x3P、弯插、双排、方孔，适配常规PCB板贴装。若需要更高电流或更多孔位，可在金航标排母系列中选择其他规格。盒装出货便于产线批量取用和自动化装配管理。对于需要宽温、小体积、侧向插拔的板对板连接场景，这款产品具备较好的综合适配性。

结语

KH-2FH90-2X3P-H6.35双排弯插式排母以2mm间距、2x3P方孔、弯插安装、1.5A额定电流和-40℃~+105℃宽温设计为核心特征，在紧凑型PCB布局中提供了平衡空间、可靠性与工艺可行性的连接方案。对于正在选型2mm排母、双排弯插式排母、2x3P方孔排母的工程师和采购人员，这款Kinghelm金航标产品值得纳入对比清单。
