随着消费电子产品不断向小型化、轻量化和集成化方向发展，电子设备内部的PCB布局与连接器选型也面临更高要求。如何在有限的安装空间内实现多路信号连接，同时兼顾电气性能与装配需求，成为电子产品设计中需要考虑的问题。Kinghelm金航标KH-2FH90-2X6P-H6.35弯插排母采用2mm间距、双排12位及90°弯插结构，可为紧凑型电子设备的电路连接设计提供一种选型方案。

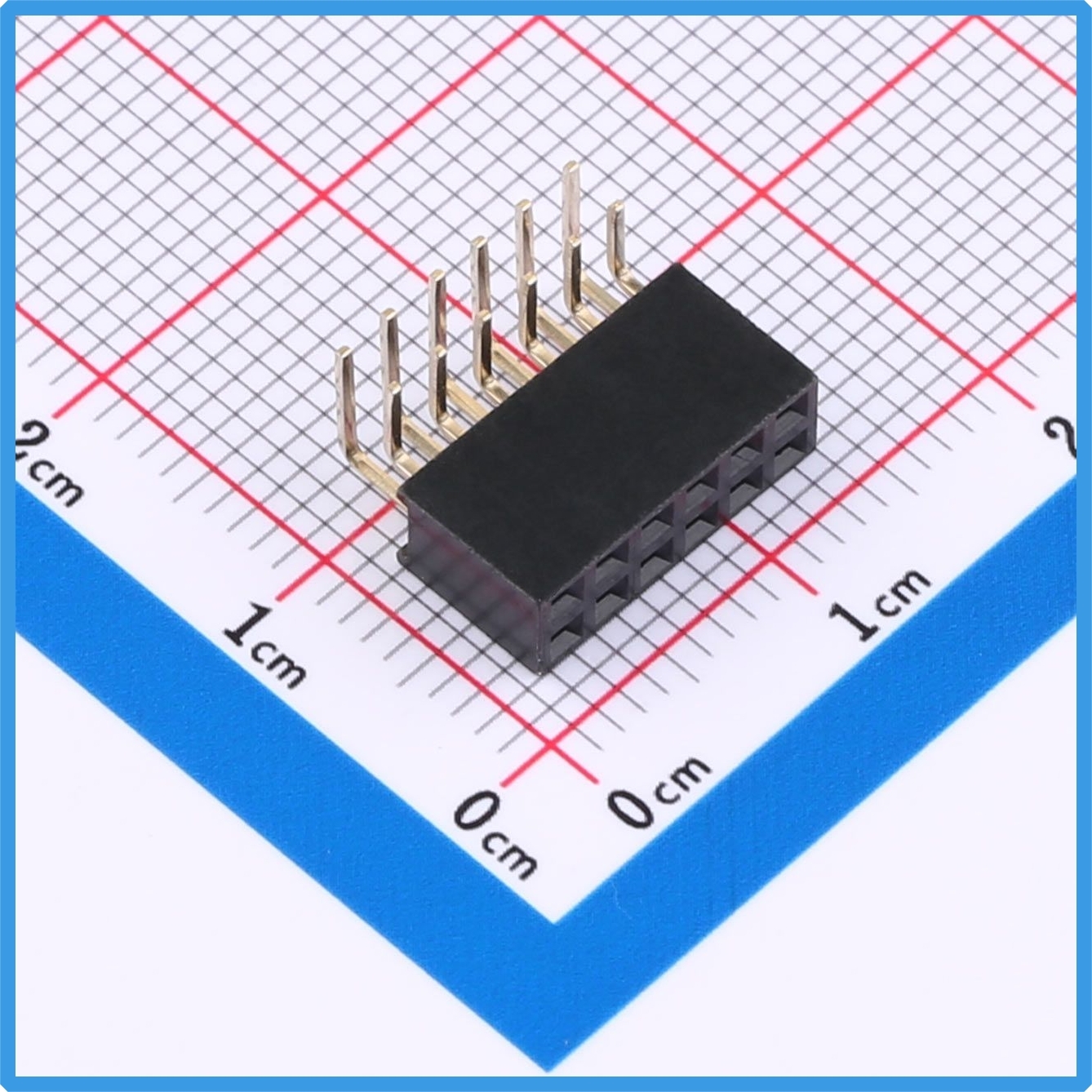

Kinghelm金航标KH-2FH90-2X6P-H6.35产品图

一、金航标KH-2FH90-2X6P-H6.35弯插排母产品概述

KH-2FH90-2X6P-H6.35是一款双排弯插排母，采用2×6P排列方式，共有12个插孔，接触间距和排间距均为2mm。产品采用方孔结构，塑高为4mm，安装方式为90°弯插，适用于需要进行直角连接的PCB接口设计。

与直插结构相比，弯插排母能够改变连接器的安装与插合方向，为电路板接口布局提供更多灵活性。在消费电子设备内部空间有限、连接方向受到结构限制的情况下，合理选用弯插连接器，有助于设计人员规划板间连接及接口位置。

二、主要产品参数

三、90°弯插结构，为紧凑型PCB布局提供选择

在消费电子产品设计中，连接器的安装方向会影响PCB布线、接口位置以及周边元器件的排布。金航标KH-2FH90-2X6P-H6.35采用90°弯插结构，可用于需要调整连接方向的电路板接口设计，帮助设计人员根据设备内部结构安排连接位置。

该产品的接触间距为2mm，采用双排布局，在提供12个连接位置的同时，有利于控制接口区域的占用范围。对于小型控制板、电子功能模块及内部板间连接等设计，可结合实际电路需求评估其适配性。

需要注意的是，弯插结构并不意味着所有安装场景都能减少整体占用空间。实际布局效果还与连接器外形尺寸、配套插头、PCB焊盘设计、插合方向及设备外壳空间有关，选型前应核对相关尺寸。

四、接触材料与电气性能特点

在接触件方面，该型号采用黄铜材料，并使用闪金镀层。黄铜具有良好的加工性能，适合连接器端子的制造；闪金镀层则有助于改善接触界面的表面特性。产品的实际接触电阻、插拔寿命及耐腐蚀表现，应以厂家提供的测试数据为依据。

产品额定电流为1.5A，工作温度范围为-40℃至+105℃，可为相应条件下的电子电路连接提供参考。设计人员应结合实际负载、环境温度、触点数量和散热条件进行评估，确保工作参数满足应用要求。

产品资料还标注了PA6T及Polyester（UL 94V-0）相关绝缘材料信息。UL 94V-0属于塑料材料燃烧性能等级，具体材料构成和认证范围应以厂家正式资料为准。

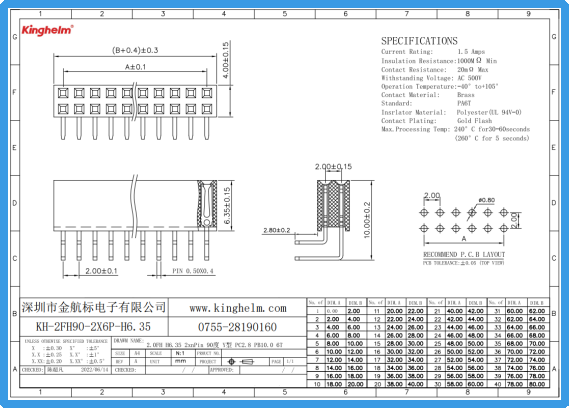

Kinghelm金航标KH-2FH90-2X6P-H6.35规格书

五、消费电子领域的潜在应用方向

凭借2mm间距、双排12位和90°弯插结构，KH-2FH90-2X6P-H6.35可作为部分紧凑型电子设备的连接器选型参考。例如，在消费电子产品内部的控制电路板、功能模块接口及多路信号连接设计中，可根据安装空间和电气需求评估其适用性。

此外，在小型仪器、嵌入式控制设备及其他模块化电子系统中，该产品也可用于符合其尺寸和电气规格的连接场景。具体能否应用于某款设备，仍需结合机械尺寸、配套连接器及可靠性要求进行验证。

六、选型与焊接注意事项

选用金航标KH-2FH90-2X6P-H6.35时，应重点确认2mm接触间距、2mm排间距、双排12位及90°弯插方向是否与PCB设计相匹配。同时，需要核对连接器整体尺寸、插合高度、配套插针规格和安装空间，避免出现插合不匹配或结构干涉。

在焊接过程中，建议参考厂家规定的加工温度条件，结合焊接设备、工艺方式和实际测温结果进行验证。对于批量生产项目，还应通过样品测试确认焊点质量、插合效果及电气连接性能。

七、总结

金航标KH-2FH90-2X6P-H6.35弯插排母采用2mm间距、双排12位方孔结构，具备90°弯插安装方式、1.5A额定电流及-40℃至+105℃的标称工作温度范围。其结构特点能够为消费电子及其他紧凑型电子设备的PCB接口布局提供更多选择。

在实际设计中，结合安装空间、配套规格、电气负载及焊接工艺进行综合评估，有助于提高连接器选型的合理性，为电子设备内部的电路连接与空间规划提供支持。
