一、产品概述

在现代电子设备的设计体系中，按键开关是实现人机交互最基础、最核心的元器件。小小的一枚按键，承载着电路通断、功能切换的任务，它的稳定性、手感与结构设计，直接影响整机产品的使用体验与使用寿命。Kinghelm（金航标）作为国内知名射频与连接器元器件厂商，推出的 KH-PB-22E70-WS 六脚无锁按键开关，凭借紧凑的结构、可靠的电气性能，成为消费电子、工控设备、智能硬件领域的优选元器件，为各类 PCB 电路设计提供便捷稳定的控制方案。

KH-PB-22E70-WS 是一款 5.8×5.8×13.5H 规格直插插件式按键开关，单支产品毛重仅 0.49 克，体积小巧轻盈，在有限的电路板空间内就能完成安装布局。产品采用袋装方式包装，适合大批量生产备货，能够很好适配工厂插件流水线作业需求。

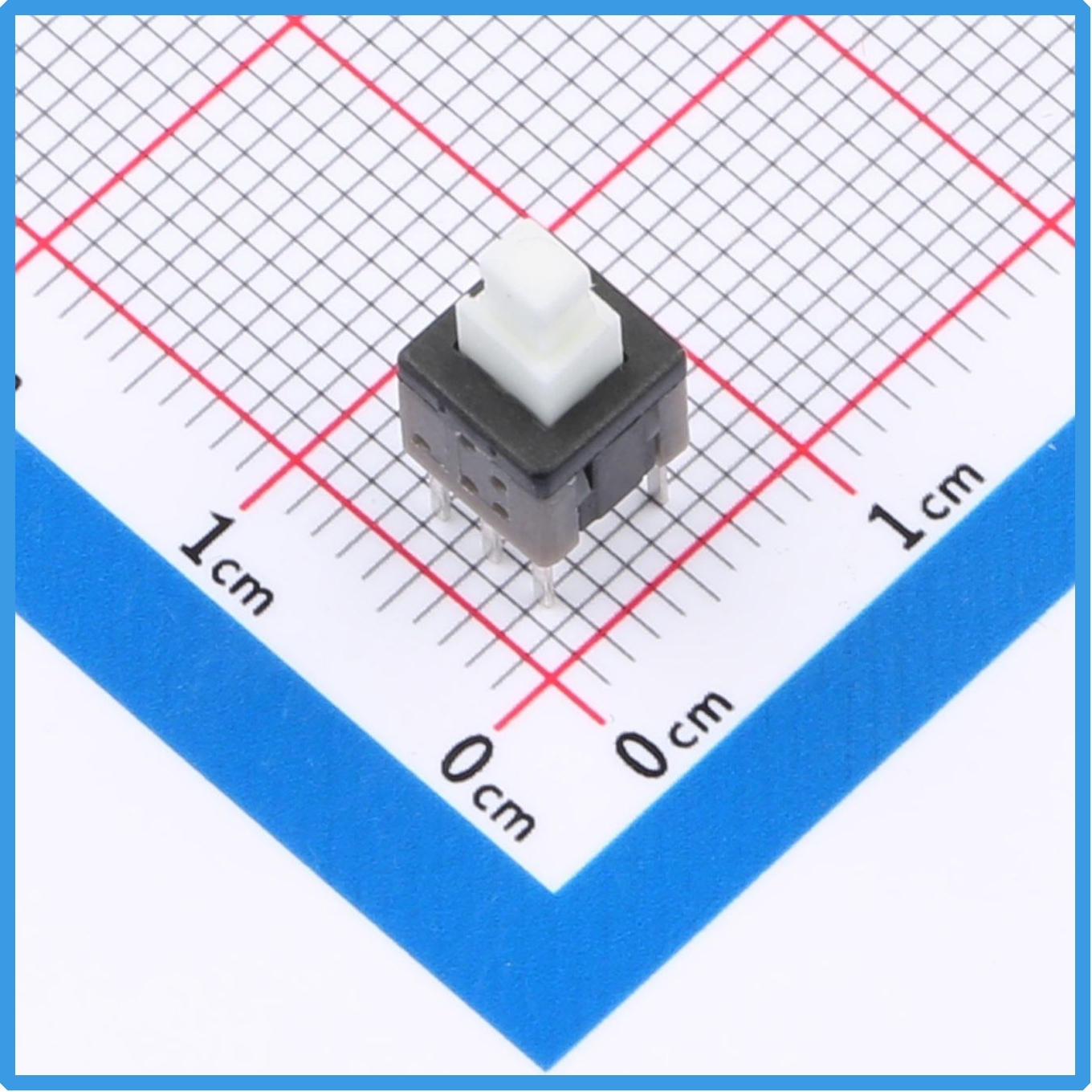

Kinghelm金航标KH-PB-22E70-WS产品图

二、核心特性

这款开关采用直插安装方式，搭配 PC 材质引脚，牢固可靠，人工焊接与波峰焊工艺都可兼容，焊接完成后引脚与 PCB 基板结合紧密，抗震动、抗冲击能力突出，适合振动环境下的设备使用。

在电路结构上，KH-PB-22E70-WS 为双刀双掷（DPDT）结构，可同时控制两组独立电路同步切换。相比单路开关，双刀双掷结构拓展了电路设计思路，在需要同步两路信号切换、隔离控制的场景中，仅用一个按键就完成两路通断操作，简化 PCB 布线，减少元器件数量，节约电路板空间。

• 按键样式：矩形柱塞，白色键帽搭配黑色底座，外观简洁，按压反馈清晰干脆；

• 锁止类型：无锁型，按下接通、松开自动复位，区别于自锁开关，适合点动触发场景；

• 带灯版本：本款为不带灯款式，结构更简单、功耗更低，同时减少 LED 故障点，提升长期可靠性。



三、结构设计细节

5.8mm×5.8mm 的底座尺寸属于行业通用紧凑型规格，13.5mm 的总高度给设备面板设计预留充足余量，方便键帽突出外壳，便于操作人员按压。六脚引脚布局是双刀双掷电路的标准排布，引脚间距标准化，通用 PCB 封装库可直接调用，硬件工程师在原理图与 PCB 设计阶段无需重新绘制封装，有效缩短研发周期。开关内部弹片与触点选材严格，保证反复按压下稳定的电气接触，降低接触电阻漂移、接触不良等常见故障，延长产品使用寿命。

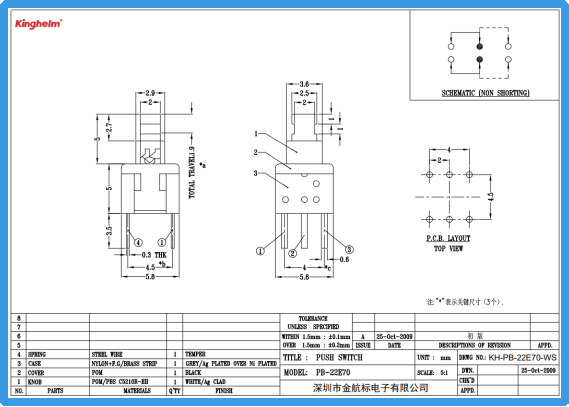

Kinghelm金航标KH-PB-22E70-WS规格书

四、应用领域

KH-PB-22E70-WS 拥有十分广泛的适配场景：

• 消费电子：小家电控制面板、手持检测仪器、多媒体设备、电子玩具的点动按键，实现功能触发与参数调整；

• 工业控制：工控模块复位按键、测试设备触发开关；

• 智能硬件：单片机开发板、物联网终端的调试按键首选，大量研发工程师在原型验证、量产阶段选用；

• 其他领域：医疗监测、通信配套等对元器件稳定性要求较高的设备，同样胜任。



五、品牌与品质保障

Kinghelm金航标依托广西鹿寨现代化生产基地与智能化柔性产线，搭建起从产品设计、模具开发、性能检测到规模量产的全链路一站式开发能力，建立了覆盖原材料筛选、模具加工到成品检测的完整质控体系，可实现大批量、高一致性、短周期的稳定交付。旗下KH-PB-22E70-WS按键开关出厂前经过多轮机械按压测试与通断性能检测，充分保障每一批次产品的性能稳定性，相较于进口同类器件，在供货周期、采购成本、本地化技术支持方面具备显著优势，全方位助力国内电子制造业降本增效。

六、总结

电子元器件的价值，往往藏在细节之中。KH-PB-22E70-WS 以小巧的体积、成熟的双刀双掷电路结构、直插式便捷安装方案，解决了众多产品点动控制的需求。随着消费电子、智能装备行业持续发展，金航标这类国产元器件品牌持续打磨基础元器件，不断优化开关手感与结构可靠性，为中国电子产业提供稳定可靠的国产化选择。一枚小小的按键，看似不起眼，却是无数电子产品实现交互的起点，在方寸之间完成电路的开启与断开，支撑起万千设备稳定运行。

Kinghelm金航标(www.kinghelm.net)深耕微波射频与连接技术领域，构建起覆盖全品类的电子元器件产品矩阵：核心产品线包含北斗/GPS天线、蓝牙天线、Wi-Fi天线等多制式通信天线，射频跳线连接线、信号连接器、板对板连接器、座子接插件等连接器件，同时完整覆盖全系列开关与插座品类——涵盖轻触开关、检测开关、拨动开关、按键开关、微动开关、多功能开关、带灯开关、拨码开关、钮子开关、检知开关、限位开关、编码开关、轻触按键、摇杆开关、五键开关、拨轮开关，以及贴片检测开关、立式检测开关、插件检测开关、贴片编码开关等细分规格，搭配耳机插座、DC插座、FPC连接器、USB连接器、防水USB、Type母座、Type-C接口等配套接口产品，形成从信号传输到通断控制的完整产品生态。

KH-PB-22E70-WS至产品详细网页
