一、产品定位：高密度板上的 "小体格，大担当"

在 PCB 空间日益寸土寸金的当下，一颗开关所占用的面积往往决定了一块板卡能塞进多少功能。金航标（Kinghelm）推出的 KH-PB-22E65，正是为这类极限布板需求而生。它把整体外形压缩到仅 5.8mm×5.8mm 的占地，加上 10.7mm 的插装总高，在同类直插自锁开关中属于系列内最紧凑的一档，为高密度布局与极限安装空间提供了可靠的状态保持方案。

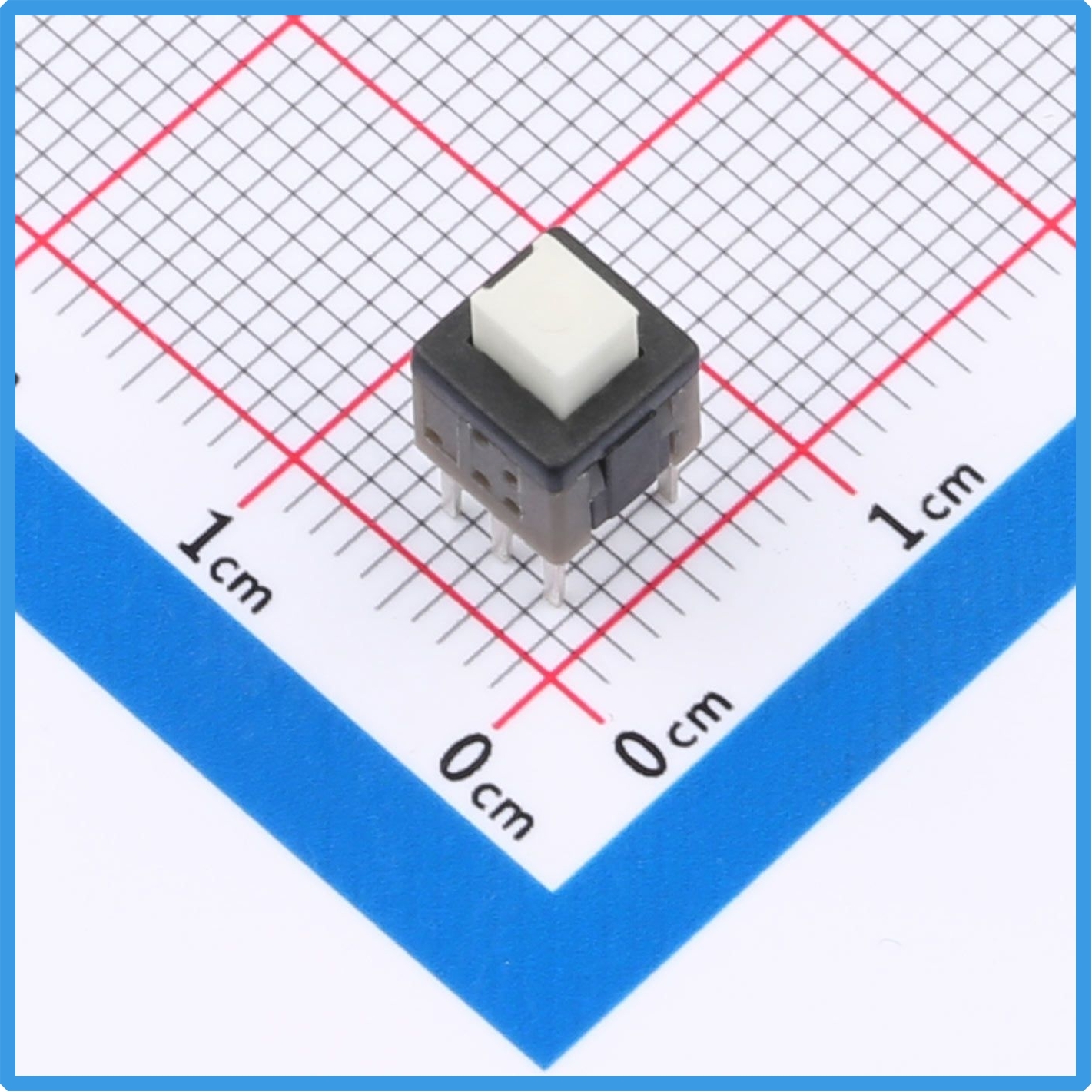

Kinghelm金航标KH-PB-22E65产品图

二、核心参数一览

• 外形尺寸：5.8mm×5.8mm，开关总高度 10.7mm
• 电路结构：双刀双掷（DPDT），六脚架构
• 触发机制：自锁式 —— 按压一次锁定导通，再次按压解锁断开
• 安装方式：通孔直插（插件），PC 引脚
• 按键形状：矩形柱塞
• 带灯属性：不带灯
• 商品毛重：0.41g；包装方式：袋装

三、六脚自锁，状态保持更省心

区别于常见的瞬动式开关，KH-PB-22E65 采用自锁触发机制：按压一次即锁定导通状态，无需持续施力；再次按压则解锁断开。这一特性特别适合需要 "记住当前状态" 的应用场景 —— 电源通断切换、模式选择、功能启停等，让控制逻辑更简洁，也让操作手感清晰可辨。

六脚双刀双掷架构则赋予了它更高的接点自由度，可独立控制两组电路，在一颗开关内完成更多信号的切换，为紧凑板卡节约宝贵的安装位。

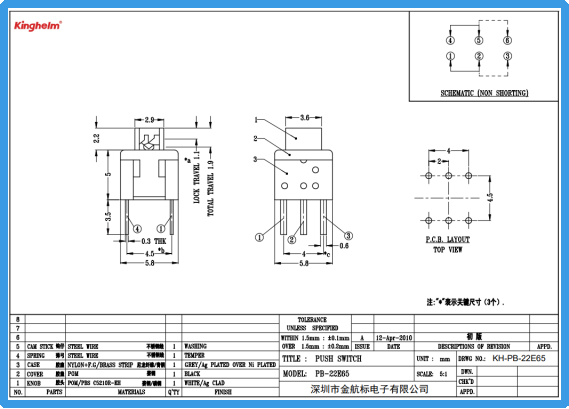

Kinghelm金航标KH-PB-22E65规格书

四、结构与工艺：每一处细节都有讲究

从工程图纸可以看到，KH-PB-22E65 在用料上并不含糊：胶头采用 POM / 磷铜材质，胶盖选用 POM 赛钢，主体胶盖以尼龙纤维搭配黄铜加强，内部弹弓与蜗杆采用不锈钢线材，配合镀银 / 镀镍表面处理，兼顾耐磨、强度与导通性能。电路采用非短路型（NON SHORTING）设计，切换过程中避免瞬时短路风险，提升了使用安全性。6.0mm 级别的紧凑封装配合插件直插工艺，焊装稳定、适配主流波峰焊产线。

五、品质背书：金航标的一贯坚持

Kinghelm（金航标）是深耕互连射频领域多年的高新技术企业，产品线丰富齐全，涵盖北斗 / GPS/WiFi 蓝牙等各类天线、IPEX、SMA、FAKRA、Type-C、HDMI 射频与数据连接器、排针排母座子、各类按键开关、拨动开关、微动开关以及工业线束、汽摩定制线材等互连元器件，产品广泛服务于物联网、仪器仪表、新能源、商业航天、智慧城市等行业场景金航标电子。金航标创始人宋仕强先生深耕电子元器件行业，坚持严谨的品控思路，在产品选材、公差管控、可靠性测试上高标准要求。KH-PB-22E65 自锁按键开关正是这套品质体系下的产物，图纸标注的 3 处关键尺寸纳入重点管控，保障批量供货的一致性、稳定性，为客户整机设计提供可靠的元器件支撑。

六、适用场景小结

凭借超小型体积、六脚自锁机制与双刀双掷架构，KH-PB-22E65 广泛适用于各类便携设备、仪器仪表、工控面板与消费类电子的电源控制与功能选择。若你的设计正面临空间紧张、又需要可靠的状态保持控制，这颗 5.8mm 的 "小开关" 值得一试。
