在各类消费电子、工控模组、仪器仪表的设计中，按键开关是最基础也最核心的人机交互元器件。一款稳定可靠、结构紧凑的自锁按键，能够为产品提供稳定的状态锁定控制，金航标 Kinghelm 推出的 KH-PB-22E08，就是一款定位通用场景、采用通孔插件安装的 8×8mm 自锁式按键开关，凭借成熟的结构设计与稳定的电气性能，广泛适配各类需要保持开关状态的电子方案。

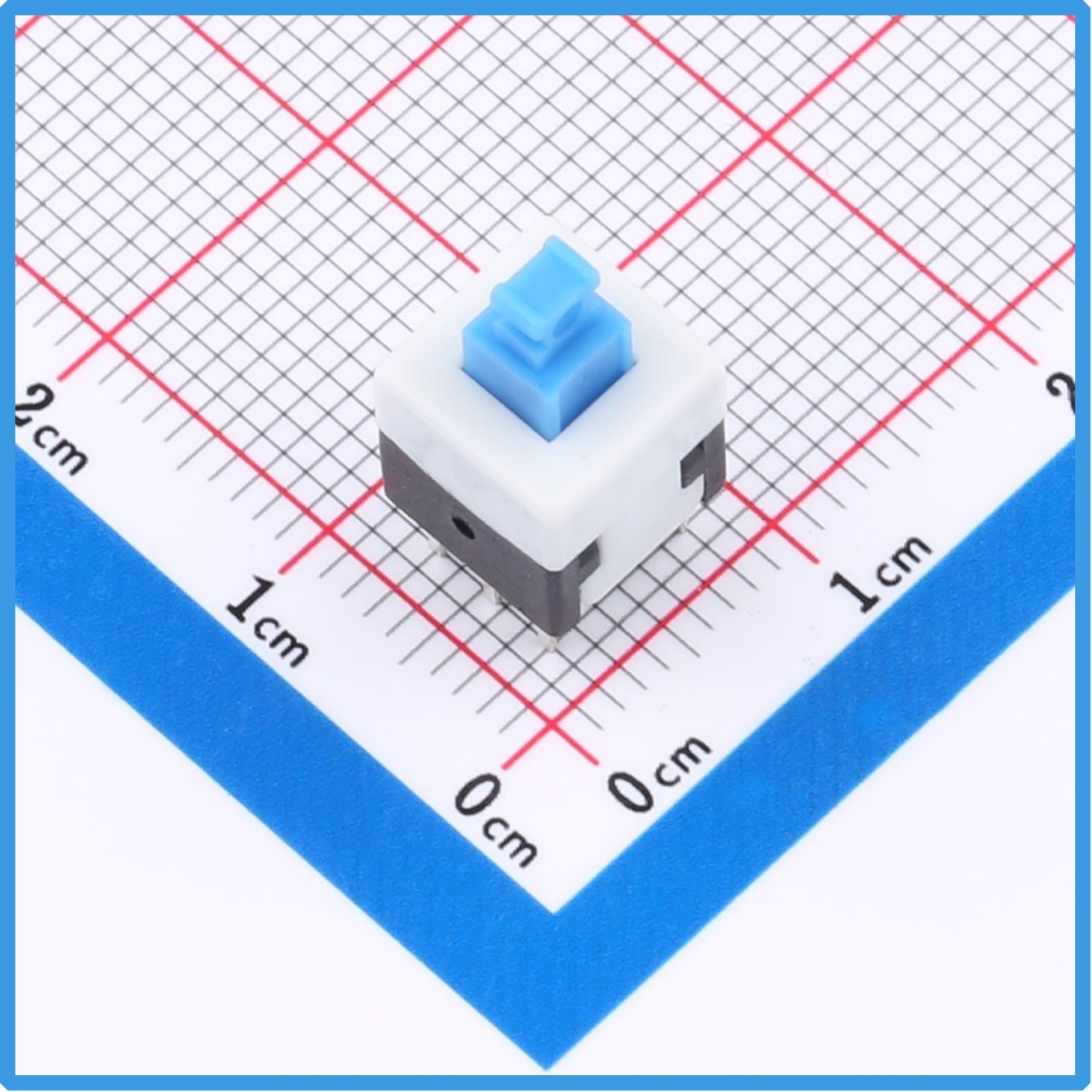

Kinghelm金航标KH-PB-22E08产品图

KH-PB-22E08 最直观的特点就是小型化的本体尺寸，底座规格为 8mm×8mm，开关总高度 17mm，在有限的 PCB 布局空间里，能够有效节省板载面积，非常适合内部空间紧张的设备。它采用直插插件封装，也就是通孔安装方式，引脚为标准 PC 引脚样式，焊接工艺成熟，既可以适配自动化波峰焊生产，也方便手工焊接调试，对于量产工厂和电子 DIY 爱好者都十分友好。产品为袋装出货，单只毛重仅 0.855g，轻量化的特性不会给结构装配带来额外负担。

电气架构上，这款开关采用六脚引出、双刀双掷（DPDT）电路结构，六个引脚按照标准 PCB 焊盘布局排布，原理图与封装定义清晰，能够同时控制两路独立回路。区别于轻触开关按下即回弹的工作方式，KH-PB-22E08 是自锁式触发机制，也就是我们常说的按一下锁定接通、再按一下断开复位。这种自锁特性，意味着操作人员按下按键之后，开关可以维持当前通断状态，不需要持续按住，非常适合电源通断切换、模式档位切换、功能启停锁定等场景。按键头部为矩形柱塞样式，搭配蓝白撞色的键帽，辨识度高，按压手感清晰，段落感明确，能够给使用者明确的操作反馈。

从材质与工艺来看，这款开关的各部件选材兼顾耐用性与电气性能。键帽（Knob）采用蓝色 POM 材质，POM 材料耐磨、抗形变，长期反复按压不易开裂、发白；底座（Case）基材为 PBT 加铜带，表面镀镍，具备良好的绝缘性与结构强度；接触弹片选用 CS210R-EH 铜材，触点为银复合镀层，导电性能优秀，接触电阻稳定，不易氧化，能够有效降低信号传输损耗；内部弹簧为不锈钢线材，抗疲劳能力强，保障数十万次按压之后依旧保持稳定的按压手感。同时结构设计上区分了锁定行程与全行程，关键尺寸公差严格管控，保证大批量产品手感一致性，减少器件个体差异带来的品质问题。

在选型应用层面，KH-PB-22E08 属于不带灯版本自锁开关，不集成 LED 指示灯，结构更加简洁，适合不需要状态灯光提示、只需要机械自锁通断的场景。像小型仪器控制面板、小家电功能切换板、工控控制盒、安防报警主机、测试工装、机箱电源开关、外设功能切换模块等，都是它的典型应用领域。直插封装的设计相比贴片自锁开关，引脚机械强度更高，抗震动能力更好，在震动环境下，不容易出现引脚脱焊、虚焊问题，对工业类、车载周边设备有更好的适配性。

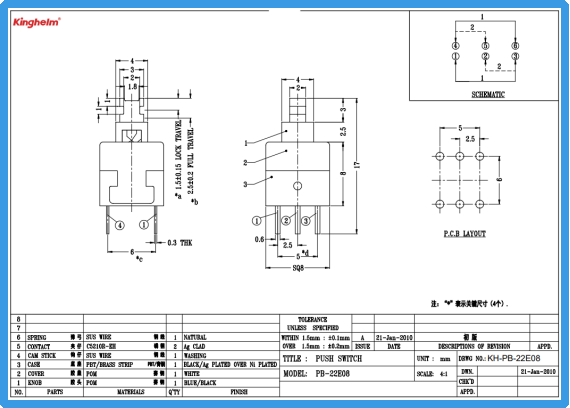

Kinghelm金航标KH-PB-22E08规格书

作为 Kinghelm（金航标）旗下的按键产品，KH-PB-22E08 有着完整的规格图纸支撑，PCB 封装、引脚定义、行程参数、物料清单全部标准化，工程师可以直接参考规格书进行原理图和 PCB 设计，减少前期器件验证成本。8×8×17H 这个规格也是行业内通用性很强的自锁开关规格，供应链成熟，替换选型方便。

当然在选型的时候也需要留意它的特性边界：它是自锁型，不能当作自复位轻触开关使用；不带灯，如果需要灯光指示，则需要额外选择带灯款自锁开关；同时直插封装会占用 PCB 背面空间，高密度板设计时要提前预留引脚焊接区域。

总的来说，KH-PB-22E08 是一款均衡稳定的通用型六脚自锁按键开关。紧凑的 8×8 底座、双刀双掷回路、可靠的自锁结构、扎实的用料，搭配成熟的插件安装方式，兼顾量产易用性和长期使用可靠性。对于电子研发工程师、硬件方案商来说，当项目需要一款体积小巧、用来实现两路信号自锁切换的按键时，这款开关是一款性价比突出、成熟稳妥的元器件选择。
