在消费电子、智能传感、小型物联网设备持续轻薄化、微型化的行业趋势下，PCB 板内可用空间不断压缩，小间距 SMT 线对板连接器成为结构设计的关键器件。Kinghelm（金航标）KH-A12501-03AWB 是一款间距 1.25mm、3PIN 卧式贴片 Wafer 针座，凭借超薄板上高度、稳定电气性能、适配自动化 SMT 产线的设计，为紧凑空间内的线对板信号连接提供可靠国产化解决方案。

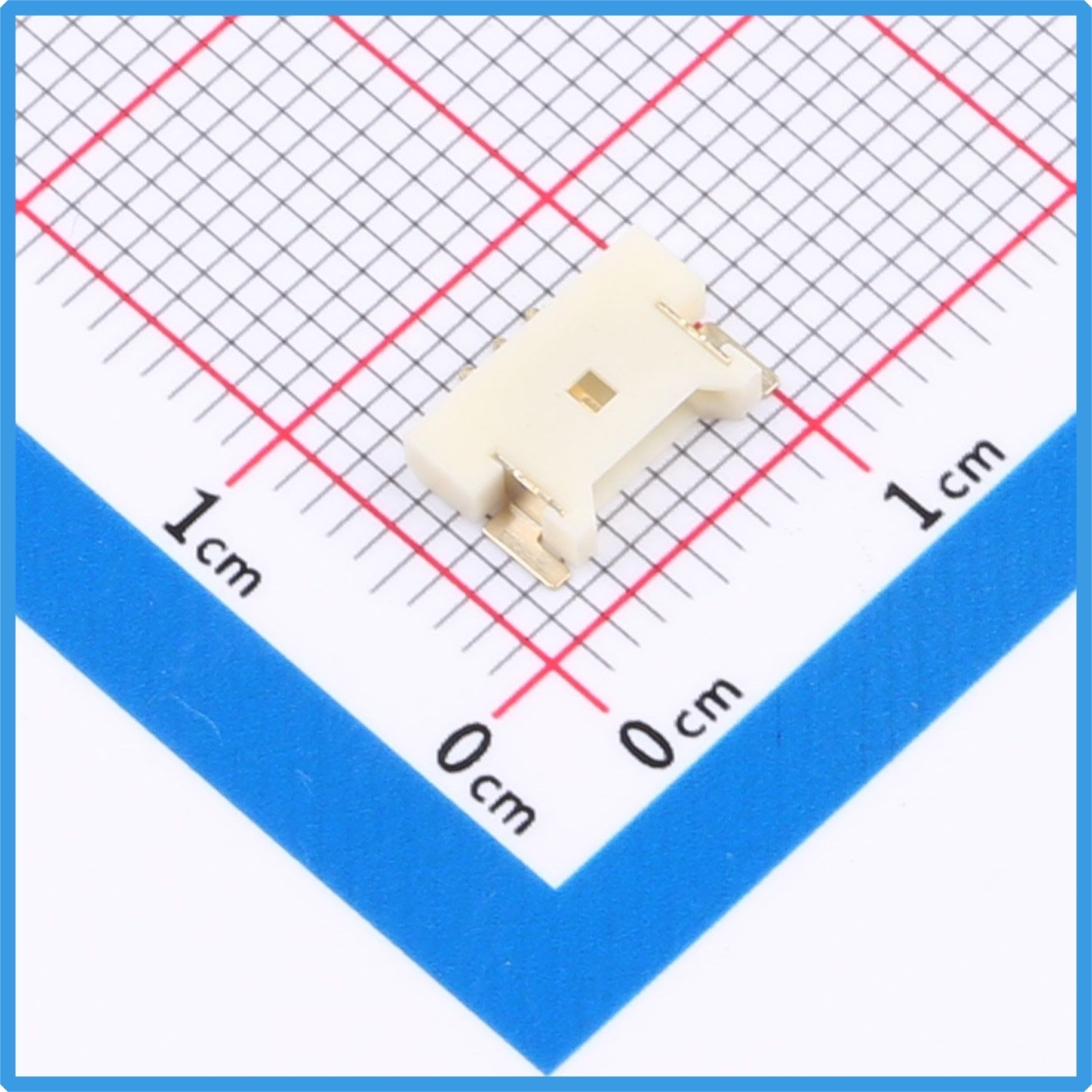

Kinghelm金航标KH-A12501-03AWB产品图

产品核心参数一览

超薄卧贴结构，适配狭小堆叠空间

这款连接器最核心亮点是超薄卧贴结构设计，Z 轴板上高度仅 1.95mm，相比同间距立式针座大幅降低整机堆叠高度，非常适合厚度受限的穿戴设备、智能传感器、小型家电控制板、摄像头模组、蓝牙 WiFi 模块等产品。1.25mm 精密间距、单排 3PIN 布局，在满足电源、低速信号传输需求的同时，有效节约 PCB 布板面积；卧贴侧向出线结构，规避垂直出线带来的空间干涉问题，给结构工程师留出更大设计余量。同时产品本体尺寸公差严格管控，配套 PCB 封装规范清晰，可直接导入 PCB Layout，缩短硬件开发周期。

优选材质，保障电气与环境可靠性

在材料与电气可靠性层面，KH-A12501-03AWB 兼顾耐温、阻燃与信号稳定性。绝缘胶芯选用 PA9T 工程塑料，拥有优秀的回流焊耐温能力，吸水率低、不易变形，阻燃等级达到 UL94V-0，满足消费电子通用安规要求，在 SMT 高温焊接工序中不易出现熔胶、翘曲、形变问题。 导电端子基材采用 C5191 磷青铜，材料弹性佳、抗疲劳，多次插拔后依然能够保持稳定夹持力；接触区域镀金处理，有效防止氧化，将接触电阻控制在 20mΩ 以内，绝缘电阻≥100MΩ，耐压可达 500V AC/min，在 - 25℃至 + 85℃宽温区间内稳定工作，可应对室内外多数常规电子设备的温度波动，降低信号中断、虚接故障风险。

编带 SMT 设计，适配自动化批量生产

适配自动化量产是该型号面向工业化生产的重要优势。KH-A12501-03AWB 采用标准编带包装，完全兼容 SMT 高速贴片机，可实现自动送料、吸取、贴装，无需人工插装，大幅度提升生产效率，减少人工焊接带来的虚焊、偏位不良，降低制造成本。 针座两侧配套定位焊片，贴装焊接时牢牢固定在 PCB 表面，焊接后不易偏移、脱落，抗震动性能更好，适合有轻微振动工况的设备，例如便携检测仪器、无人机小型控制模组等。

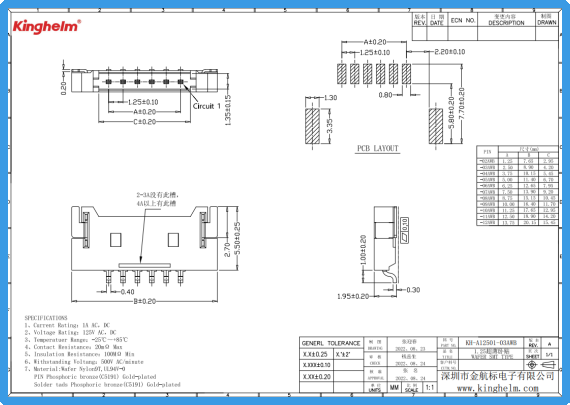

Kinghelm金航标KH-A12501-03AWB规格书

多元应用场景，1.25mm 卧贴连接器国产化优选方案

从实际应用场景来看，Kinghelm金航标 KH-A12501-03AWB 这款 1.25mm 超薄卧贴 3PIN 线对板连接器适配范围十分广泛。在智能家居领域，可用于人体红外传感器、门窗磁感应器、温湿度传感模块的主板与线束连接；在消费穿戴产品中，用于手环、耳机内部副板与电池、传感器之间的信号供电对接；在工控小型采集模块、安防摄像头、蓝牙模组、小家电控制板上，也常作为低压小电流信号、供电连接接口使用。 对标进口同规格连接器，金航标这款 Wafer 针座拥有稳定的供货交期、本地化技术支持以及优秀的性价比，是硬件工程师做物料选型时优质的国产备选，方便项目简化供应链管理，从容应对物料交付风险。

国产化精密连接器，金航标品质背书

作为国产连接器厂商，Kinghelm金航标持续深耕射频连接器、天线、精密线对板连接器赛道，从材料选型、模具开发、冲压注塑到检测全流程自主把控，每一款 Wafer 针座都经过电气、插拔、高低温、耐湿等可靠性测试。KH-A12501-03AWB 这款 3PIN 1.25mm 超薄卧贴针座，平衡了微型化、电气性能、量产适配性三大需求，为硬件研发工程师提供一个稳定可靠、易落地的线对板连接方案，是小空间低压信号连接场景优选的国产化 SMT 连接器。

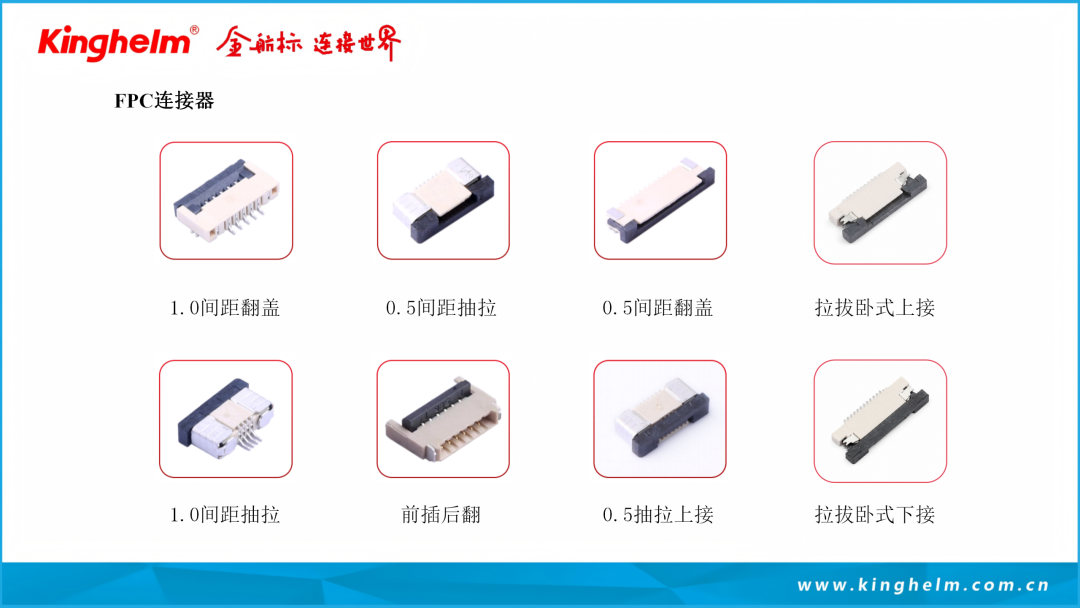

Kinghelm金航标FPC连接器系列产品
