SMA 连接器定位装置全解析：三种类型深度解读

2024-12-04 625

本文将为您呈现 SMA 连接器的多元应用场景，并深入剖析连接器里“full detent”“limited detent”以及“smooth bore”这三种定位装置各自独具的特点。倘若您在挑选契合特定需求的 SMA 连接器时感到困惑，那么这篇分享定能为您提供极具价值的参考与助力。

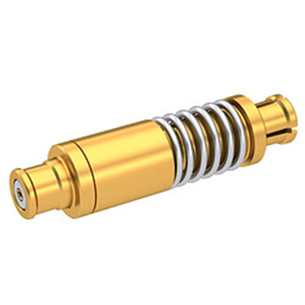

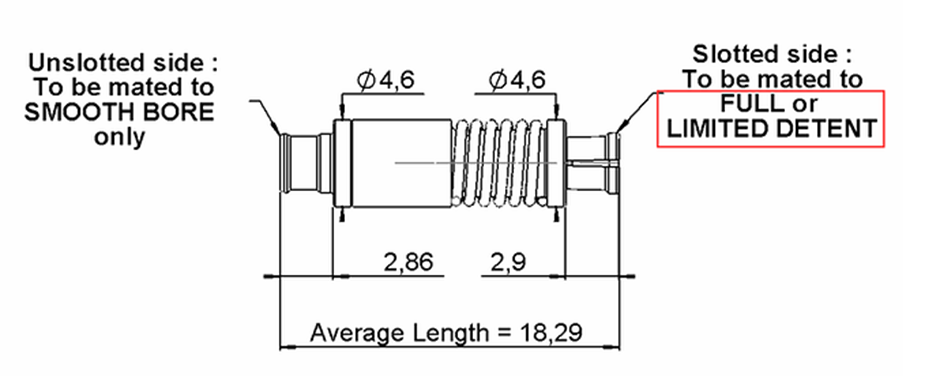

有时候在浏览 SMA 连接器产品时，你可能会遇到像 Radiall R222723120 这样的设备，它提到需要与full detent “全定位”，limited detent “有限定位” 或 smooth bore “光滑内孔” 的 SMA 连接相匹配。

在哪些具体的应用场景中会使用到 SMA 连接器？如何选择适合自己需求的 SMA 连接器？full detent “全定位” SMA 连接器的优势有哪些？

SMA 连接器中的定位装置是为了提高保持力并为 SMA 配对连接提供正向锁定。full detent “全定位” SMA 连接器是一种公接口 SMA 设备，具有凹口，设计合理的母接口可以卡入其中，从而实现正向锁定，有助于在恶劣条件下保持连接。这一设计的缺点是会显著增加连接器所需的插拔力，在某些情况下这可能是有益的，但如果在连接产品时不小心，就会增加损坏电路板的风险。

smooth bore“光滑内孔”连接器没有这种凹口，仅通过摩擦力固定。这些连接器的插接力要低得多，因此在需要多次插拔循环的情况下或当人们希望在不经常移动的设备的大规模制造中尽量减小插接力时，它们是合适的选择，但显然它们的连接保持力较弱。

limited detent“有限定位”部件是这两者之间的一种折衷方案，其凹口不太明显，在保持插接力低于全定位部件的同时，仍能提供一定程度的额外保持力。

免责声明：本文采摘自DigiKey电子技术台，本文仅代表作者个人观点，不代表金航标及行业观点，只为转载与分享，支持保护知识产权，转载请注明原出处及作者，如有侵权请联系我们删除。
