在电子制作和电路维修中，轻触开关因其便捷的操作和广泛的适用性而备受青睐。其中，四脚轻触开关更是常见，但它的四个引脚往往让初学者感到困惑，不知如何正确连接与理解其工作原理。本文将通过详细的引脚图解，结合实际案例与应用场景，为你全面解析四脚轻触开关的奥秘，助你轻松应对各类电路设计需求。

一、四脚轻触开关的外观与基本结构

四脚轻触开关从外观上看，通常为方形或矩形的塑料外壳，四个引脚分布在底部，呈规整的排列。其内部核心结构包括一个按键帽、金属弹片以及对应的触点。当我们按下按键帽时，下方的金属弹片会发生形变，从而与触点接触，实现电路的导通；松开按键后，弹片依靠自身弹性复位，触点分离，电路断开。这种简单而巧妙的设计，使得轻触开关在各类电子设备中得以广泛应用。

二、引脚功能解析：两组独立触点的奥秘

四脚轻触开关的四个引脚，实际上分为两组独立的触点，每组两个引脚。从电路原理上看，这两组触点在未按压开关时，处于断开状态，彼此之间互不导通。当外力按下开关按键时，两组触点同时闭合，实现电路的连通。为了更清晰地理解，我们可以将这四个引脚分别标记为 A、B、C、D，其中 A 与 B 为一组，C 与 D 为另一组。在正常状态下，A 与 B 之间、C 与 D 之间电阻无穷大；按下开关后，A 与 B 导通，C 与 D 也导通。这种双刀双掷的结构，为电路设计提供了更多的灵活性，比如可以同时控制两条不同的电路通路，或者用于构建更复杂的逻辑控制电路。

三、引脚接线方式：常见接法与应用场景

（一）简单单回路控制接法

在最常见的应用场景中，我们只需要使用其中一组引脚来控制一个简单的电路，比如控制一个 LED 灯的亮灭。以使用 A、B 这一组引脚为例，将电源的正极连接到引脚 A，LED 灯的负极连接到引脚 B，LED 灯的正极通过限流电阻连接到电源负极。当按下轻触开关时，A、B 引脚导通，电流从电源正极经引脚 A、开关、引脚 B、LED 灯和限流电阻回到电源负极，LED 灯点亮；松开开关，A、B 引脚断开，LED 灯熄灭。这种接法简单直接，广泛应用于各类小型电子设备的简单控制，如电子玩具、简易遥控器等。

（二）双回路同步控制接法

若需要同时控制两个不同的电路，就可以充分利用四脚轻触开关的两组引脚。例如，在一个智能家居控制系统中，需要同时控制灯光和风扇的启停。将灯光电路的控制端连接到 A、B 引脚组，风扇电路的控制端连接到 C、D 引脚组。当按下开关，两组引脚同时导通，灯光亮起的同时风扇开始运转；松开开关，两组引脚断开，灯光熄灭且风扇停止。这种接法在需要同步控制多个设备或功能的场景中非常实用，能够实现便捷的一体化操作。

（三）矩阵键盘接法（以 4x4 矩阵键盘为例）

在涉及较多按键的系统中，如电子设备的数字键盘、多功能遥控器的按键矩阵等，常采用矩阵键盘接法。以一个 4x4 的矩阵键盘为例，将 16 个四脚轻触开关排列成 4 行 4 列的矩阵。每一行的开关的一组引脚（如 A 引脚）连接在一起，作为行线；每一列的开关的另一组引脚（如 B 引脚）连接在一起，作为列线。这样，总共只需 8 根线（4 条行线和 4 条列线）就可以连接 16 个开关。通过微控制器对行线和列线进行扫描，就能准确判断出按下的是哪个按键。例如，当第一行和第二列的开关被按下时，微控制器通过检测第一行线和第二列线之间的导通状态，即可识别出对应的按键位置。这种接法大大节省了电路布线空间和微控制器的 I/O 口资源，在需要大量按键输入的电子设备中广泛应用。

四、通过万用表检测引脚通断状态

在实际操作中，我们可能需要检测轻触开关的引脚是否正常工作，此时万用表就派上了用场。将万用表调至电阻测量档（通常为 200Ω 或导通蜂鸣档），用表笔分别接触轻触开关的引脚。在未按下开关时，测量同一组的两个引脚（如 A 与 B、C 与 D），万用表应显示电阻无穷大（或蜂鸣器不响）；按下开关后，再次测量同一组引脚，万用表应显示低电阻值（一般在几欧姆以内，具体数值因开关质量而异），若使用蜂鸣档则蜂鸣器会发出声响。通过这种方法，可以快速判断轻触开关的引脚是否导通正常，以及开关的弹性是否良好，确保其在电路中能够可靠工作。

五、不同类型四脚轻触开关的引脚差异与注意事项

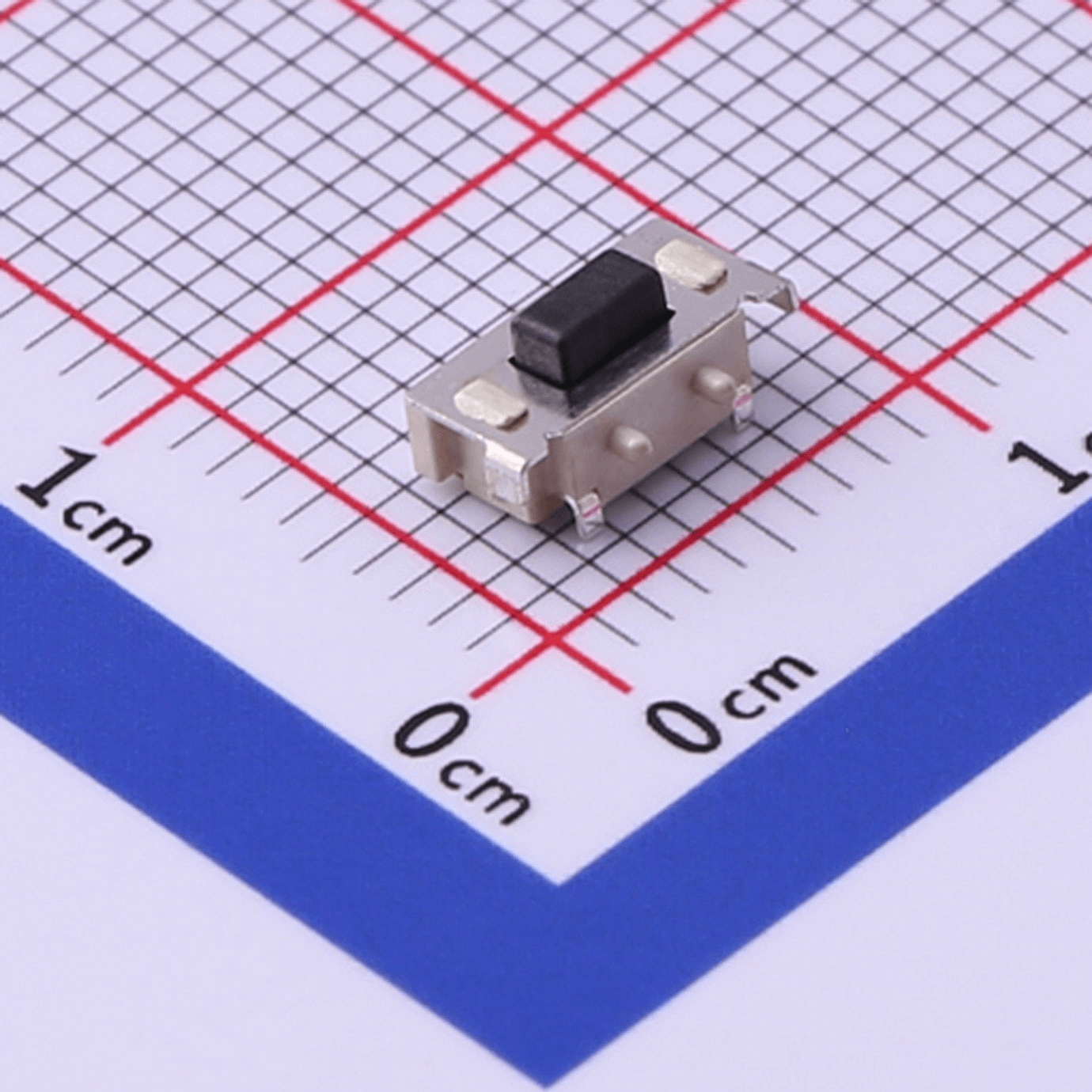

虽然四脚轻触开关的基本原理和引脚功能相似，但不同类型的开关在引脚排列、尺寸规格以及电气参数上可能存在差异。例如，贴片式四脚轻触开关的引脚相对较小且紧密，在焊接时需要更加精细的操作，以避免引脚短路；插件式四脚轻触开关的引脚较长，便于焊接和安装，但在选择引脚孔径和电路板布局时需要考虑其尺寸。此外，一些特殊用途的轻触开关，如防水型、耐高温型等，其引脚可能经过特殊处理，在使用前务必仔细阅读产品说明书，了解其电气特性和安装要求，确保正确使用，避免因操作不当导致开关损坏或电路故障。

六、四脚轻触开关在实际电路中的故障排查与解决

在电路实际运行过程中，若发现与四脚轻触开关相关的功能异常，可从以下几个方面进行故障排查。首先，检查引脚连接是否牢固，有无虚焊、脱焊现象。虚焊可能导致引脚接触不良，时而导通时而断开，造成电路不稳定。对于此类问题，可使用电烙铁重新焊接引脚，确保连接可靠。其次，观察开关按键的弹性是否正常。若按键按下后无法正常回弹，可能是内部弹片变形或有异物卡住，需要拆开开关进行清理或更换弹片。再者，通过万用表检测引脚通断状态，判断开关是否损坏。若开关内部触点磨损严重或弹片失去弹性，导致按下后引脚无法正常导通，应及时更换新的轻触开关。通过这些方法，可以快速定位并解决四脚轻触开关在实际电路中出现的问题，保障电子设备的正常运行。

总结

四脚轻触开关看似复杂，但其四个引脚的功能和接线方式并不难理解。通过本文的详细图解和应用案例分析，你已经掌握了四脚轻触开关的引脚原理、常见接线方法以及故障排查技巧。无论是进行简单的电子制作，还是复杂的电路设计与维修，都能轻松应对四脚轻触开关的相关问题。在实际操作中，不断积累经验，灵活运用这些知识，你将在电子领域的探索中更加得心应手，创造出更多有趣且实用的电子作品。若在使用过程中遇到特殊问题或有任何疑问，欢迎随时查阅相关资料或向专业人士咨询，持续提升自己的电子技术水平。
