一、FPC连接器基础结构解析

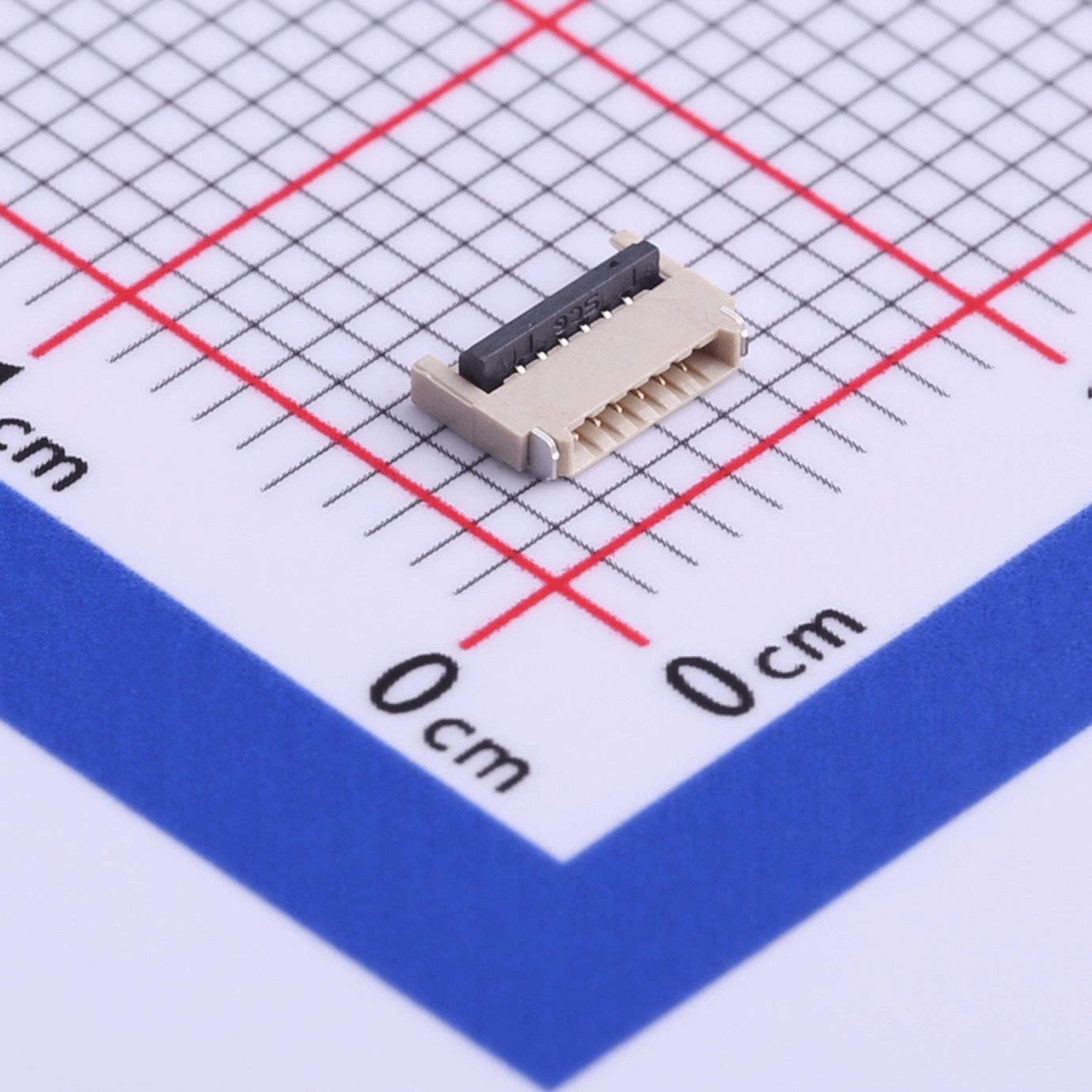

FPC连接器由导电端子、绝缘基座、锁扣装置及外壳组成，其核心功能是通过压力实现柔性电路板（FPC）与硬质电路板（PCB）的电气连接。根据设计差异，FPC连接器可分为以下类型：

1. ZIF（Zero insertion Force）连接器：采用可移动翻盖或滑盖结构，通过零压力插入FPC，减少机械磨损，适用于频繁插拔场景。

2. LIF（Low insertion Force）连接器：需手动打开锁扣后插入FPC，适合中等插拔频率。

3. 翻盖式连接器：通过翻转上盖压紧FPC，操作便捷，常见于消费电子设备。

4. 直插式连接器：结构简单，依赖FPC自身弹性固定，适用于低成本或一次性连接场景。

二、FPC连接器插接核心步骤

步骤1：环境与工具准备

· 清洁接口：使用无尘布或异丙醇（IPA）清洁FPC连接器插槽及FPC金手指，避免灰尘、油污导致接触不良。

· 工具准备：镊子（辅助定位）、放大镜（检查金手指完整性）、防静电手环（防止静电损伤）。

步骤2：FPC电缆预处理

· 检查金手指：确认FPC金手指无氧化、划痕或弯曲，若存在缺陷需更换电缆。

· 补强板对齐：若FPC配备补强板（STIFFENER），需确保其记号线与连接器定位孔对齐，避免插入偏移。

· 平整性调整：用镊子轻压FPC边缘，消除弧形或扭曲，确保插入时与插槽完全贴合。

步骤3：垂直插入与锁紧

· 方向确认：根据连接器类型选择插入方式：

· 垂直插入：适用于大多数ZIF/LIF连接器，FPC金手指面朝下，与插槽端子垂直对接。

· 横向插入：部分狭小空间设计需横向滑入，需配合单手或双手辅助定位。

· 轻柔施力：用拇指与食指捏住FPC边缘，缓慢推入至听到“咔嗒”声（锁扣闭合），避免侧向用力导致端子变形。

· 锁扣固定：若为翻盖式连接器，翻转上盖至完全闭合；滑盖式需推动滑块至锁定位置。

步骤4：接插稳固性验证

· 轻拉测试：用手轻拉FPC电缆，确认无松动或脱落。

· 视觉检查：通过放大镜观察端子与金手指接触点，确保无偏移或翘起。

· 功能测试：通电后检测信号传输质量，如出现数据错误或断路，需重新插接。

三、常见问题与解决方案

问题1：插入阻力过大

· 原因：FPC厚度超标、端子氧化或锁扣机构卡滞。

· 对策：

· 测量FPC厚度（标准范围0.1mm-0.3mm），超限需更换电缆。

· 用IPA清洁端子表面，去除氧化层。

· 检查锁扣弹簧是否变形，必要时更换连接器。

问题2：接触不良导致信号中断

· 原因：金手指污染、端子镀层磨损或FPC弯曲半径过小。

· 对策：

· 重新清洁金手指与端子。

· 避免FPC反复弯折，弯曲半径需≥5倍电缆厚度。

· 选用镀金端子型号（镀层厚度0.05μm-0.2μm），提升耐腐蚀性。

问题3：锁扣无法闭合

· 原因：FPC未插入到位、锁扣机构损坏或异物卡阻。

· 对策：

· 重新对齐FPC与插槽，确保完全插入。

· 用压缩空气清理锁扣缝隙，去除碎屑。

· 更换损坏的锁扣组件。

四、行业应用与选型建议

· 消费电子：优先选择0.3mm/0.5mm间距的ZIF连接器，兼顾高频信号传输与小型化需求。

· 汽车电子：选用耐温范围-40℃至+125℃、符合USCAR-2标准的连接器，适应恶劣环境。

· 医疗设备：关注防尘等级（IP54及以上）与生物兼容性材料，确保长期可靠性。

结语

FPC连接器的正确插接是保障电子设备稳定运行的关键。通过掌握结构原理、规范操作流程及故障排查方法，用户可显著提升连接效率与设备寿命。未来，随着5G、可穿戴设备及智能汽车的发展，FPC连接器将向更高密度、更小型化方向演进，持续为技术创新提供可靠支撑。
