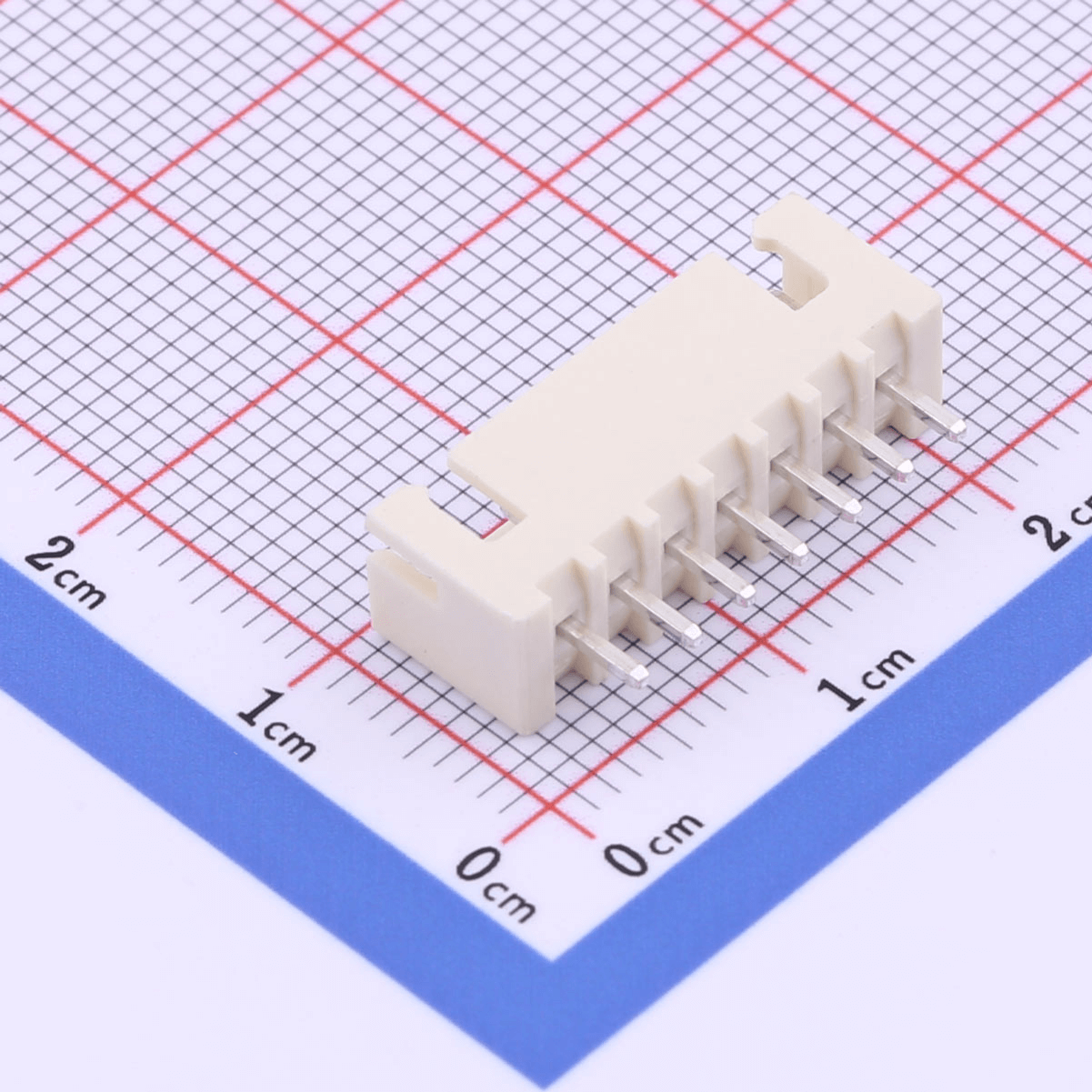

一、线对板连接器基础：结构与功能解析

线对板连接器通过金属端子实现导线与电路板（PCB）的电气连接，同时提供机械固定与环境防护。其核心结构由三部分组成：

1. 壳体（Housing）：采用LCP（耐150℃高温）、PPS（耐腐蚀）或PA66（阻燃）材料，提供绝缘保护与端子定位，占连接器体积的60%。

2. 端子（Terminal）：镀金层（1.27μm）适用于高频/高腐蚀场景，镀锡镍层则用于工业化学环境，确保低接触电阻（<10mΩ）与高载流能力（最高60A）。

3. 锁扣机构（Locking Mechanism）：双锁扣结构（如矢崎EC8系列）可抵抗10G加速度振动，键槽偏移设计（莫仕PicoBlade）与色标编码（汽车红/蓝线）实现防误插。

典型应用场景：

· 汽车电子：连接电池采样线与ECU控制板，需通过IP6K9K密封测试。

· 工业控制：PLC柜传感器布线，采用压接端子+镀锡镍层方案，电阻变化率<3%。

· 消费电子：手机屏幕排线连接主板，选用ZIF（零插拔力）连接器，弯曲半径≥3mm。

二、选型四要素：匹配需求的关键逻辑

1. 电气参数

· 低电流场景（≤1A）：ZIF连接器成本低至$0.02/个，适用于智能手表等微型设备。

· 高电流场景（>10A）：螺钉端子铜厚≥1.0mm，载流能力达35A，用于储能系统PCS模块。

· 高速信号场景：支持56Gbps差分传输的立贴式连接器（如维峰电子WF-HDI），间距仅0.4mm。

2. 环境适应性

· 振动环境：双锁扣结构+镀金端子（1.5μm），通过10万次插拔测试。

· 腐蚀环境：压接端子+镀锡镍层，适用于化工行业传感器布线。

· 密封需求：IP67等级连接器阻隔水汽与盐雾，用于新能源车电池包。

3. 机械寿命

· 频繁插拔场景：弹簧端子寿命>10万次，适用于测试仪器。

· 安装场景：压接/焊接端子，减少维护成本。

4. 成本与效率

· 大批量生产：IDC刺破式连接器免剥线，效率提升50%。

· 小批量定制：弹簧端子支持免工具维护，降低研发成本。

三、安装步骤与实操技巧

1. 安装前准备

· 确认规格：核对连接器引脚数、间距（如2.54mm标准间距）与PCB焊盘匹配度。

· 检查方向：通过壳体上的色标或键槽定位插入方向，避免反接。

2. 操作流程

1. 导线预处理：剥除绝缘层后，使用压接钳将导线压入端子线芯区，确保无芯线切断或外露。

2. 插入PCB：将连接器公头对准PCB焊盘，垂直下压至锁扣机构“咔嗒”声响起。

3. 锁止验证：轻拉导线确认无松动，使用万用表检测接触电阻是否<10mΩ。

3. 防错设计应用

· 悬臂结构扣合板：如莫仕PicoBlade系列，插入时弹性导入，回弹后形成稳定锁止。

· 倒角接线口：导线插入时自动导向，降低装配难度。

四、典型行业应用与解决方案

1. 汽车电子：高可靠连接

· 痛点：发动机舱高温（125℃）与振动导致接触失效。

· 方案：矢崎EC8系列连接器，采用LCP壳体+镀金端子，通过AEC-Q100认证。

2. 工业控制：耐腐蚀布线

· 痛点：化工车间腐蚀性气体侵蚀触点。

· 方案：压接端子+镀锡镍层，电阻变化率<3%，寿命超10年。

3. 消费电子：微型化设计

· 痛点：手机内部空间紧凑，需高密度连接。

· 方案：0.4mm间距立贴式连接器，节省70%布板面积。

五、未来趋势：高压化与智能化

· 高压平台适配：1500V SiC（碳化硅）平台需求推动连接器耐压等级提升。

· 智能诊断功能：内嵌温度传感器与接触电阻监测模块，实现故障预警。

结语

线对板连接器作为电子设备的“隐形桥梁”，其选型与安装直接决定系统可靠性。通过匹配电气参数、环境需求与机械寿命，结合防误插、抗振动等设计，可实现从消费电子到工业领域的稳定连接。未来，随着高压化与智能化趋势的深化，线对板连接器将向更高效、更可靠的方向演进。
