连接器，作为电子设备中不可或缺的基础元件，承担着设备内部及设备之间电能、信号和数据传输的关键任务。其体积虽小，作用却举足轻重，广泛应用于消费电子、通信设备、工业自动化、汽车电子、航空航天等众多领域。连接器的种类繁多，功能各异，理解其分类方式有助于深入认识其应用与选型。以下是对连接器最全面、最详细的几种主流分类方式：

一、按主要功能与用途分类

这种分类方式直接体现了连接器在电路中的核心作用。

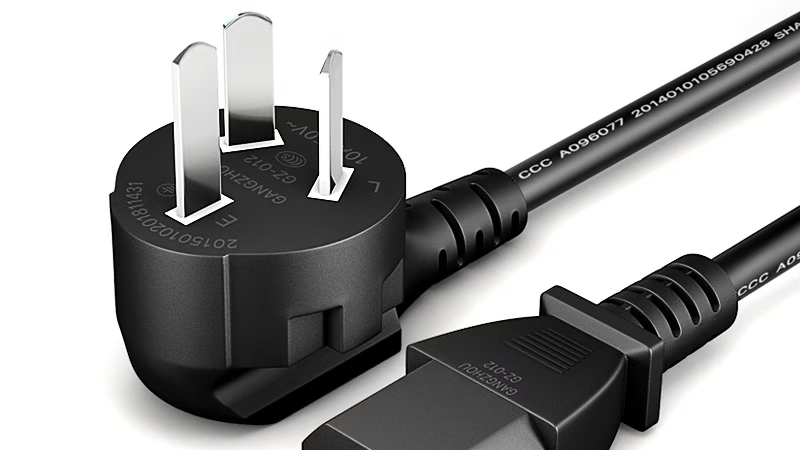

1.电源连接器(Power Connectors):

功能：专门设计用于传输较大电流和较高电压，为设备提供工作所需的电能。

典型应用与特点：

DC电源插座：电子设备常见的电源输入接口，如笔记本电脑、显示器等的适配器插口。

接线端子/端子台：用于电气控制柜、配电系统内部，实现导线与设备或导线之间的可靠、便捷连接与固定，便于维护。

工业/航空插头：（如符合MIL-DTL-38999等标准的圆形连接器）具有高可靠性、抗振、耐环境（如高温、低温、盐雾）等特点，广泛应用于航空航天、工业设备等严苛环境下的电力传输。电动汽车的充电接口（如CCS,CHAdeMO,GB/T）是电源连接器技术发展的前沿，追求大功率快充、高安全性及智能化管理。

2.信号连接器(Signal Connectors):

功能：专注于传输模拟或数字控制信号、传感器信号等，通常电流电压较低，但对信号完整性、抗干扰性要求极高。

典型应用与特点：

BNC连接器：广泛用于视频监控、射频测试设备（如示波器探头），具有快速锁紧机构和良好的50Ω阻抗匹配特性。

SMA连接器：常见于微波通信、无线设备（如WiFi模块、基站天线馈线），适用于高频（可达18 GHz或更高）低损耗信号传输。

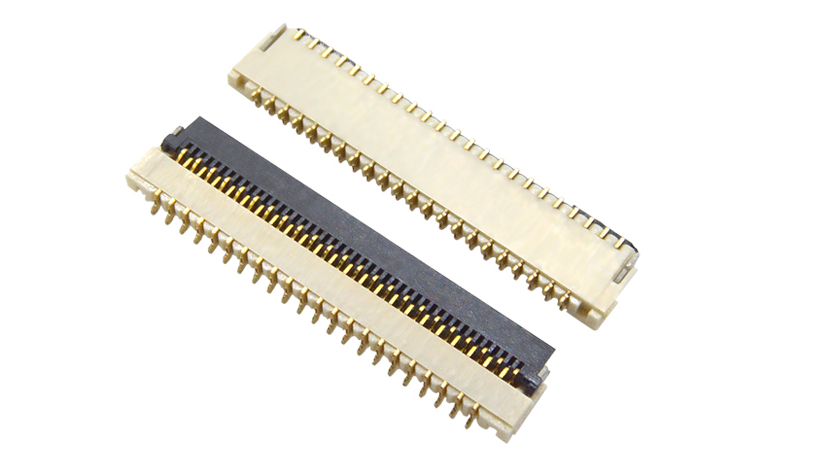

FPC/FFC连接器：连接柔性印刷电路板（FPC）或扁平柔性电缆（FFC），因其轻薄、可弯曲的特性，在手机、平板电脑、笔记本电脑等空间紧凑的设备内部连接（如屏幕、摄像头、主板）中不可或缺。

关键要求：阻抗控制、屏蔽效能、串扰抑制是信号连接器的核心考量因素。

3.数据连接器(Data Connectors):

功能：专门用于高速传输数字数据、音视频信号和网络通信信号。

典型应用与特点：

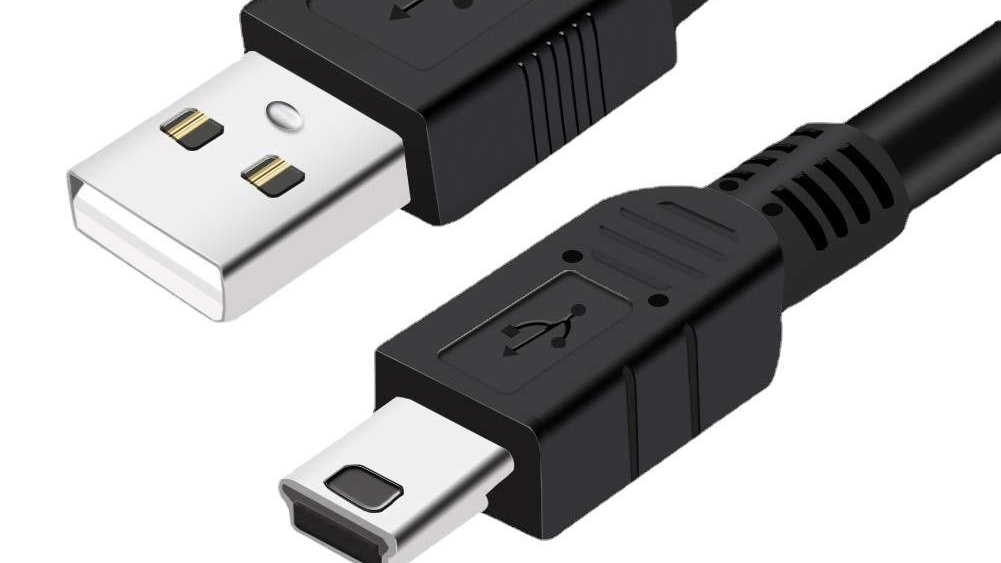

USB系列：从USB 1.0/2.0到USB 3.x/4以及USB-C，不断演进提升传输速率（从Mbps到Gbps级别）、供电能力（USB PD）和功能集成度（如音视频Alt Mode），是应用最广泛的通用数据接口。

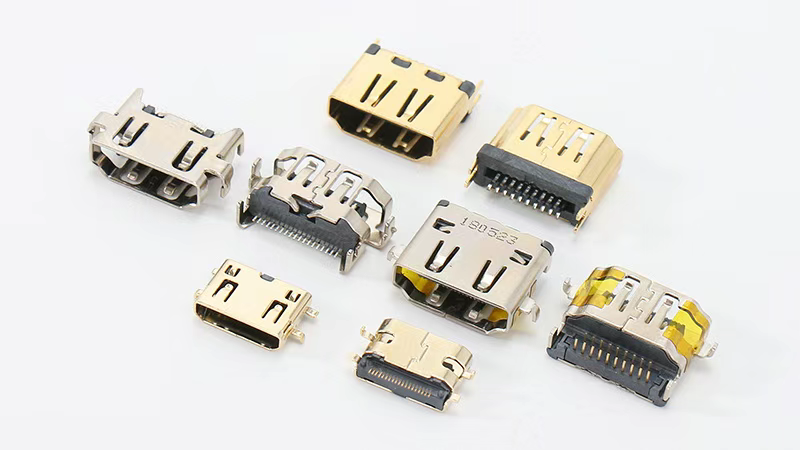

HDMI：家庭影院和多媒体设备的标配接口，支持高分辨率视频（如4K/8K）和高质量多声道音频的数字化传输。

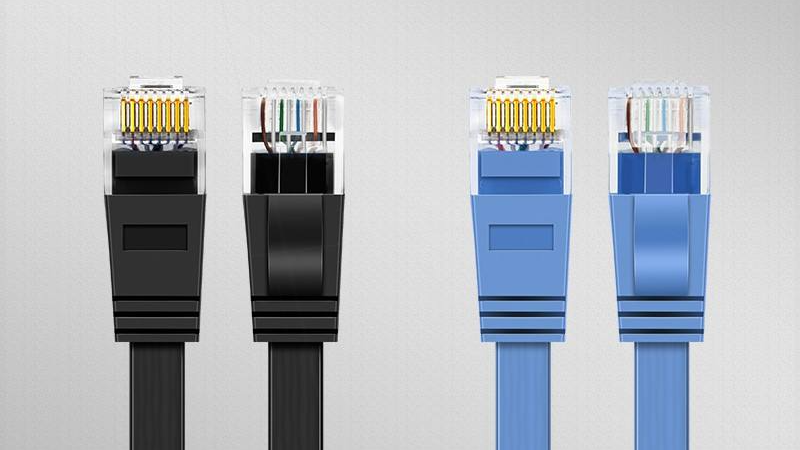

RJ45：以太网网络连接的标准接口，用于连接计算机、路由器、交换机等网络设备。

DisplayPort：主要用于连接计算机和高性能显示器，支持高分辨率、高刷新率（如游戏显示器）和菊花链等多显示器连接。

发展趋势：持续追求更高的带宽（如HDMI 2.1,DP 2.0）、更小的尺寸（如SlimPort替代方案）和更强的功能集成。

4.光纤连接器(Fiber Optic Connectors):

功能：利用光导纤维传输光信号，实现超高速率、超大带宽、超长距离且抗电磁干扰（EMI）的数据传输。

典型应用与特点：

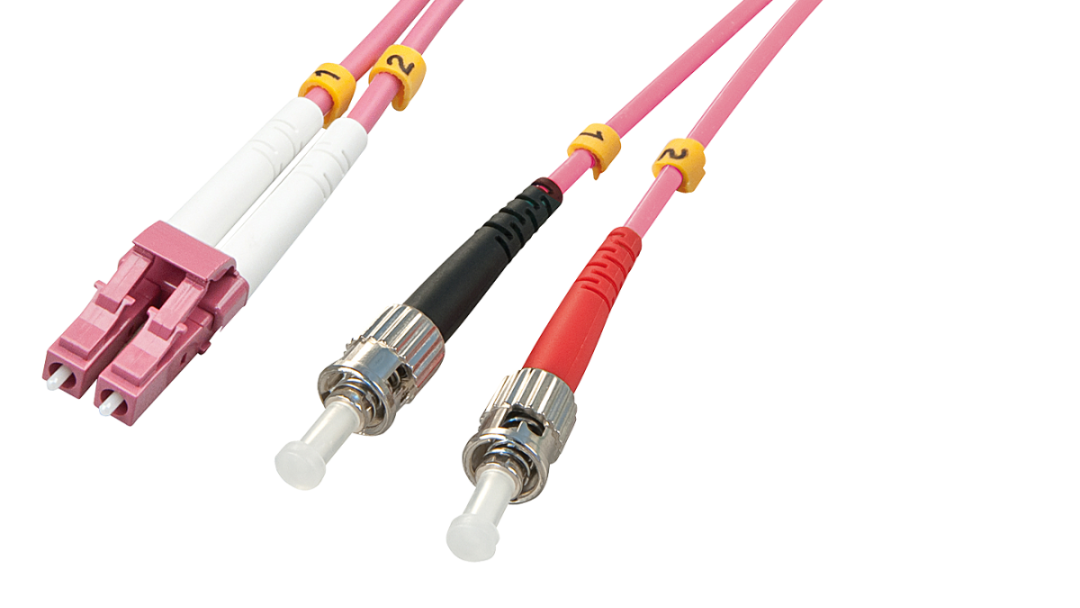

LC：小型化设计（SFF），在数据中心、光纤到户（FTTH）、通信设备等高密度布线场景中占主导地位。

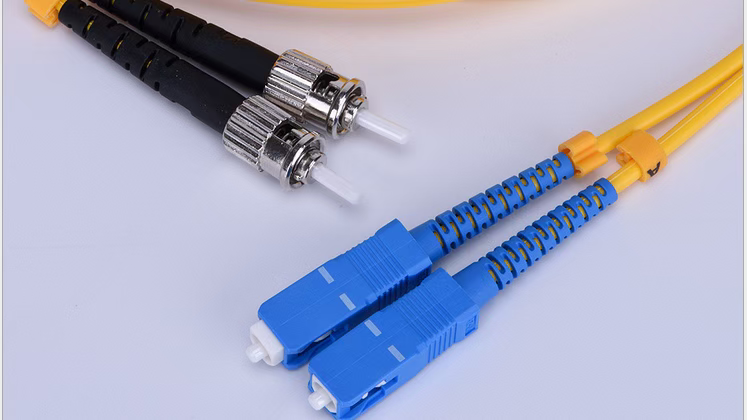

SC：推拉式结构，操作简便可靠，成本相对较低，广泛应用于FTTH、有线电视（CATV）和企业网络。

ST：卡口式（Bayonet）连接，早期应用广泛，仍有部分存量设备使用。

MTP/MPO：多芯光纤连接器，单头可容纳12芯、24芯或更多光纤，极大提升布线密度和安装效率，是数据中心40G/100G/400G高速链路的核心组件。

核心优势：带宽潜力巨大，损耗低，传输距离远，无电磁辐射/干扰问题。是5G/6G移动通信、超大规模数据中心、高性能计算（HPC）的基石。

二、按结构形态与连接方式分类

此分类关注连接器的物理形态和其连接的对象。

1.板对板连接器(Board-to-Board Connectors):

功能：直接连接两块印刷电路板（PCB），实现板级互连。

典型应用与特点：

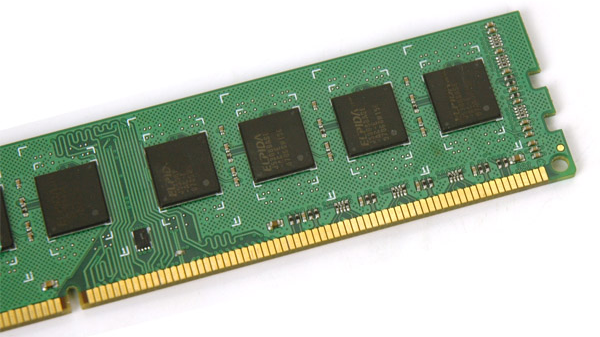

内存插槽（如DIMM,SO-DIMM）是典型的板对板连接。

在高度集成的微型设备（如智能手表、TWS耳机、手机主板堆叠）中至关重要，显著节省空间。

发展趋势是更小的间距（Fine Pitch）、更高的引脚密度、更优的高速信号完整性（如差分对设计）和更可靠的机械稳定性（如锁扣设计）。

2.线对板连接器(Wire-to-Board/Cable-to-Board Connectors):

功能：连接导线或线缆（束）到PCB。

典型应用与特点：

排针/排母：成本低，结构简单，广泛用于开发板、原型设计、测试工装及内部连接。需要焊接或压接。

FFC/FPC连接器：专门对应柔性扁平线缆（FFC）或柔性印刷电路（FPC），在消费电子内部实现紧凑、灵活的连接。

选型要点：电流承载能力、线规匹配、连接可靠性（如防退卡扣）、端接方式（压接、IDC、焊接）是关键考量。

3.线对线连接器(Wire-to-Wire/Cable-to-Cable Connectors):

功能：连接两根或多根导线或线缆。

典型应用与特点：

常见的USB A to C,USB A to Micro B数据线两端使用的就是线对线连接器。

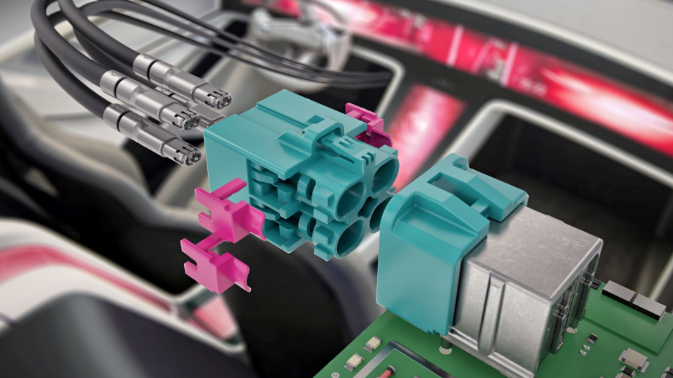

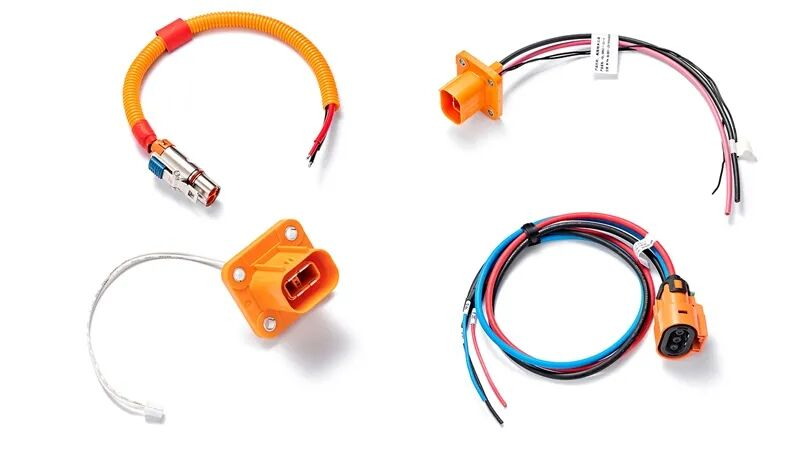

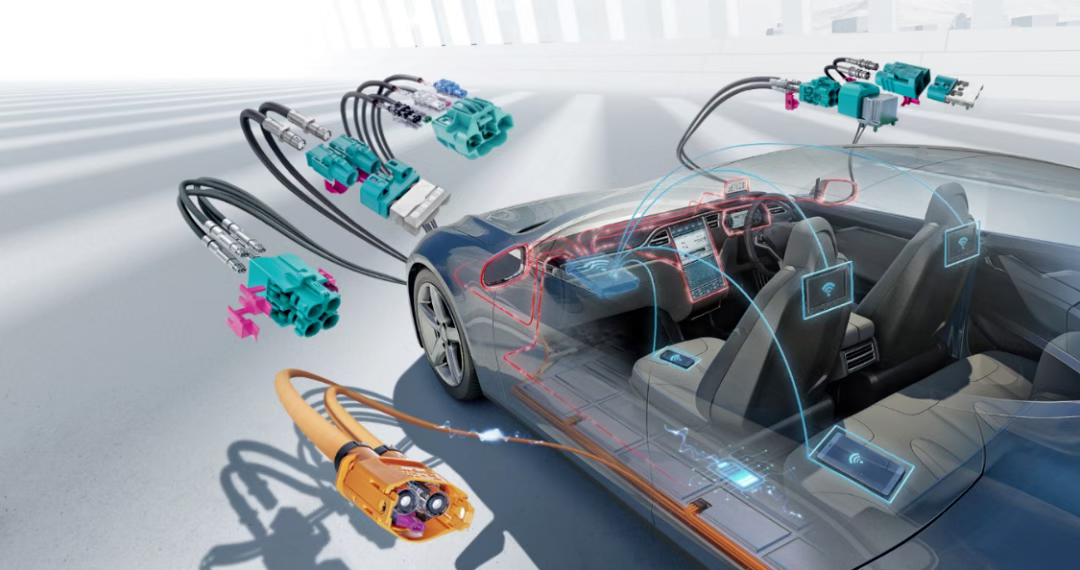

汽车线束连接器：是整个汽车电气/电子架构的神经系统节点。要求极高：防水（IP6K9K）、防尘、耐高温、耐化学腐蚀、抗振动冲击（如符合USCAR,LV214标准）。连接发动机、变速箱、车身控制模块（BCM）、传感器、执行器等各个部件。

关键挑战：满足日益增长的电气负载（48V系统）、高速数据（汽车以太网）传输需求，同时保证在恶劣环境下的长期可靠性。

4.插拔式连接器(Plug and Play Connectors):

功能：设计为可方便、多次插拔，便于设备的安装、维护、升级和扩展。

典型应用与特点：

RJ45接口：网络调试、设备更换的便捷性代表。

USB-C接口：正反插、支持高速数据传输（USB 3.x/4/Thunderbolt）、高功率充电（USB PD）、音视频输出（DisplayPort Alt Mode）等多功能集成，是目前最主流的通用插拔接口。

设计要求：插拔寿命（耐久性）、接触电阻稳定性、插拔力控制、防误插设计（如Keying）是重点。

5.卡扣/螺纹固定式连接器(Latch/Thread Locking Connectors):

功能：通过机械锁紧机构（如卡扣、螺丝、螺纹）提供牢固的连接，抵抗振动、冲击和意外脱落。

典型应用与特点：

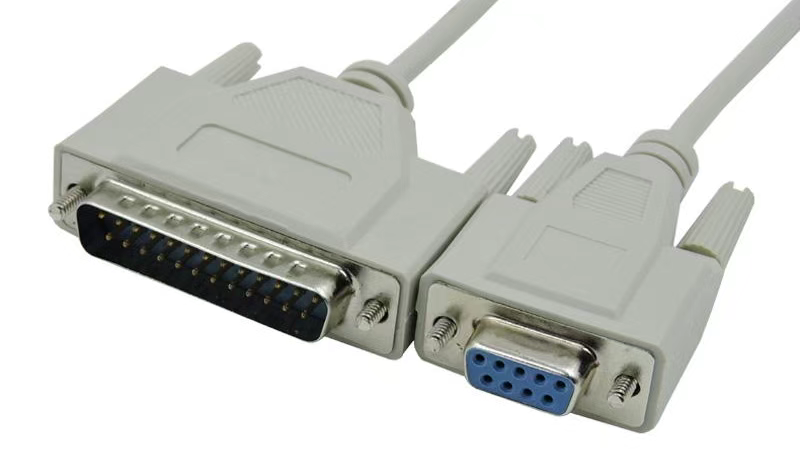

D-Sub连接器：（如VGA接口）通过两侧的螺钉固定，曾广泛用于显示器和串并行设备接口。

M8/M12圆形连接器：工业自动化领域的标准接口，通过螺纹旋紧或卡扣（Push-Pull）快速锁紧。用于连接工业传感器（接近开关、光电传感器）、执行器（气动阀、电机驱动器）、I/O模块等。具备高防护等级（IP67/IP68/IP69K），抗振动冲击。

应用场景：适用于存在持续振动（如机械设备旁）、冲击风险（如运输车辆）或需要极高连接可靠性的场合。选型需考虑振动等级、防护要求和安装空间。

三、按传输介质分类

此分类依据连接器内部传输能量或信息的物理载体。

1.电信号连接器(Electrical Connectors):

原理：通过金属导体（铜合金等）传输电流或电压信号。

特点：技术成熟，成本相对较低，应用最广泛。但随着传输速率不断提升（数Gbps到数十Gbps），面临信号衰减（insertion Loss）、串扰（Crosstalk）、电磁干扰（EMI）等挑战。

发展趋势：采用更低电阻/更高频特性的导体材料（如特种铜合金）、优化绝缘材料（低介电常数/损耗因子）、增强屏蔽设计（如全屏蔽外壳、差分信号对）、精密阻抗控制以应对高速需求。USB,HDMI,RJ45,各类板对板/线对板连接器等均属此类。

2.光信号连接器(Optical Connectors):

原理：通过精密对准的光纤端面传输光信号。

特点：传输带宽极大（Tbps潜力）、损耗极低、传输距离远（可达上百公里无中继）、完全不受电磁干扰（EMI/RFI）影响、无串扰、无辐射。但成本相对较高，端面处理（研磨、清洁）要求高，连接操作需更细致。

应用：长途通信骨干网、城域网、5G前传/中传/回传、数据中心内部高速互联（DCI）、高性能计算（HPC）互连、医疗成像设备（如OCT）等。LC,SC,ST,MTP/MPO是典型代表。

发展趋势：更高密度（如MCS,SN）、更易操作（如免研磨LC）、更低损耗（如超精密端面）、支持更高速率（如单波400G/800G）和多芯光纤技术。

3.混合连接器(Hybrid Connectors):

原理：在同一连接器外壳内，同时集成传输电信号（电力）和光信号（数据）的接触件（电接触件+光纤适配器）。

特点与优势：在单一接口中实现电力和高速数据的同步传输，显著减少设备接口数量和线缆复杂度，提高系统集成度和可靠性，节省空间和重量。

典型应用：

汽车以太网：为摄像头、雷达、激光雷达（LiDAR）等智能驾驶传感器同时提供电力（PoE-like）和高速数据回传（如1000BASE-RH,2.5/5/10GBASE-T）。

工业自动化：连接工业机器人控制器与关节驱动器、高端传感器（如机器视觉相机），同时提供动力电和控制信号/高速数据。

医疗设备：集成供电和内窥镜成像信号传输。

设计挑战：需要解决电信号与光信号在有限空间内的隔离（防串扰）、各自的最优化设计、以及复杂环境下的整体可靠性问题。

四、按特殊环境与应用需求分类

这类连接器针对极端或特定工作条件进行了专门设计。

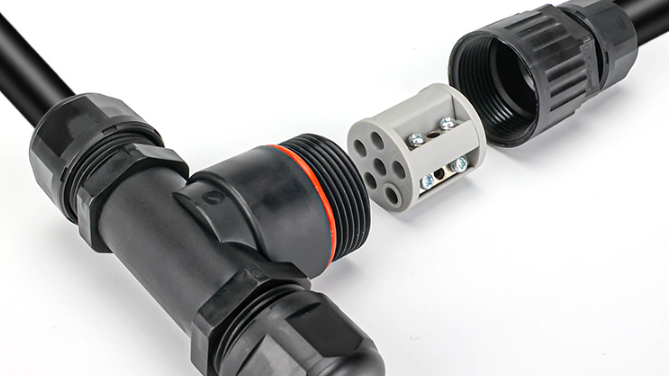

1.防水/密封连接器(Waterproof/Hermetic Connectors):

特点：具备高等级的防护能力（通常IP67/IP68/IP69K或更高），能有效防止水、灰尘、污物侵入。

实现方式：采用多重密封结构，如橡胶密封圈（O-Ring）、密封胶灌封、特殊壳体设计。

应用：户外照明（路灯）、安防监控摄像头、汽车外部部件（车灯、门锁）、船舶电子设备、水下仪器、医疗消毒设备等潮湿、多尘或需要冲洗的环境。

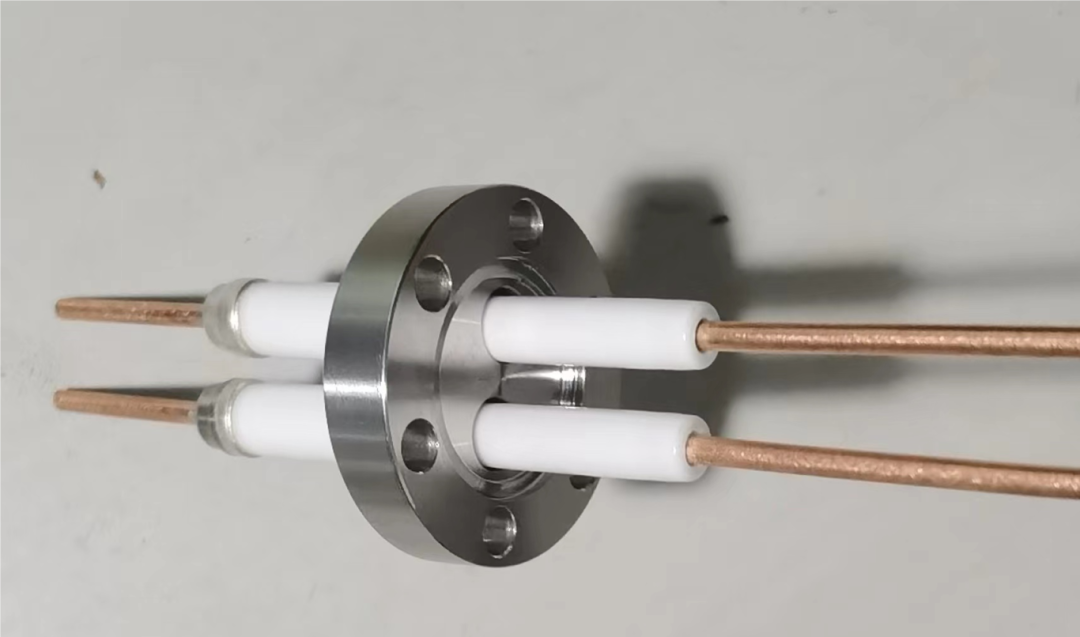

2.高温连接器(High-Temperature Connectors):

特点：采用耐高温材料制造（如特种工程塑料PEEK,LCP，高温绝缘体陶瓷，特种金属合金），可在远高于常规连接器（通常>125°C）的环境中长期稳定工作（如150°C,200°C甚至更高）。

应用：航空航天发动机舱附近、汽车引擎盖下靠近热源处、工业炉窑控制设备旁、玻璃/陶瓷制造设备内部、石油钻探井下工具等高温区域。

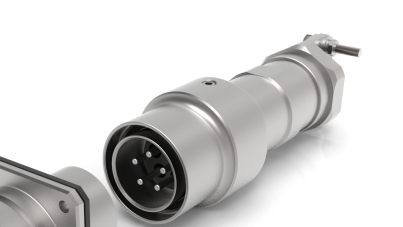

3.圆形连接器(Circular Connectors):

特点：圆柱形外壳，通常具有螺纹（如MIL-DTL-5015,M12/M8工业标准）或卡口式（如Bayonet,MIL-DTL-38999）锁紧机构。这种结构天然具有优良的抗机械应力（振动、冲击）、电磁屏蔽和密封潜力。

应用：装备（符合MIL-STD标准）、航空航天、工业自动化（传感器/执行器接口）、医疗设备、测试测量仪器等需要高可靠性和环境耐受性的领域。

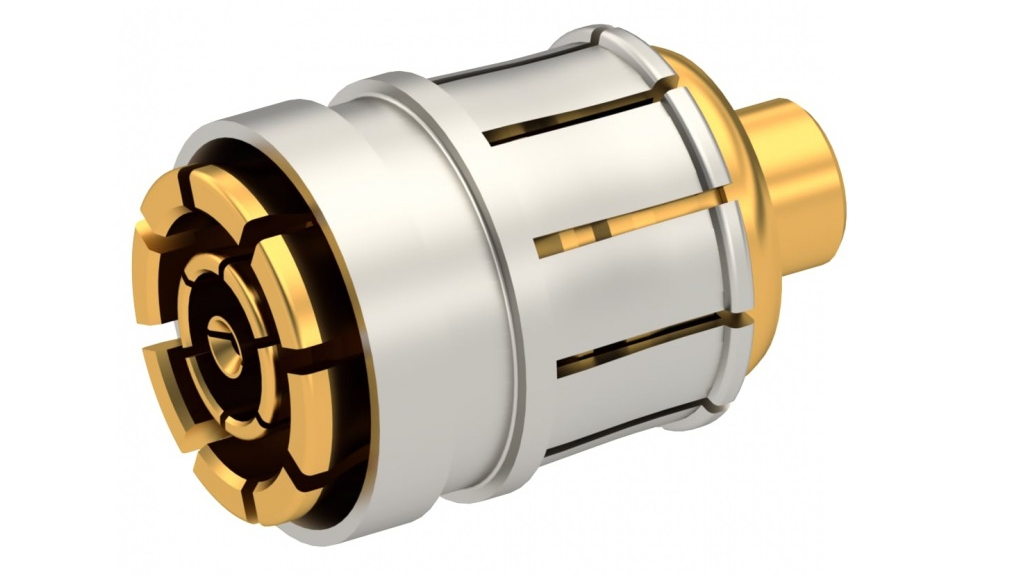

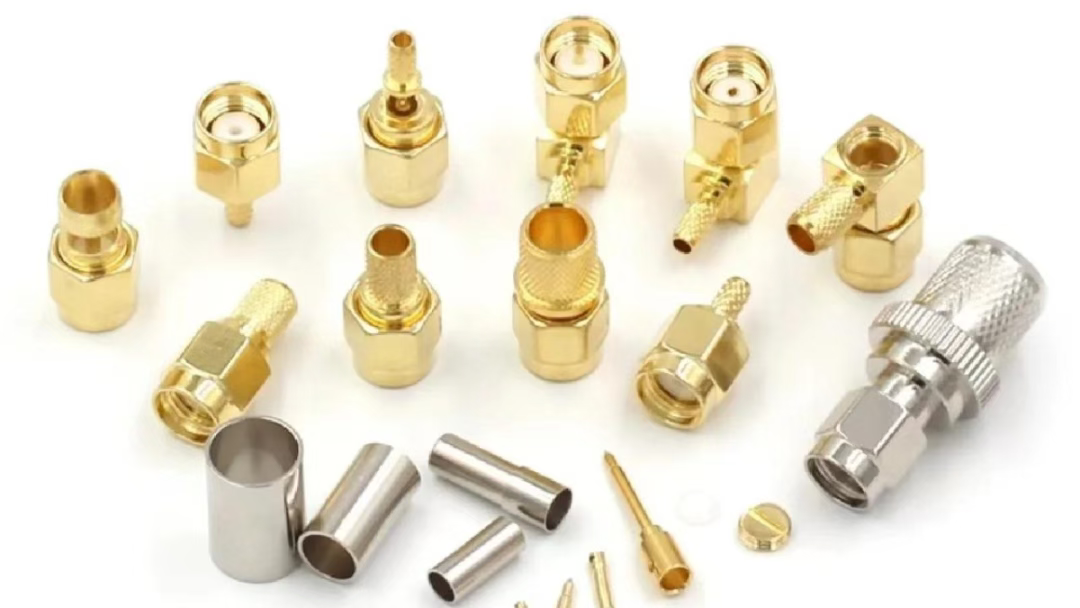

4.射频连接器(RF Connectors/Coaxial Connectors):

功能：专门用于传输高频射频信号（通常数百MHz至数十GHz），要求精确的阻抗匹配（通常50Ω或75Ω）和优异的屏蔽性能以最小化信号反射和损耗。

特点：基于同轴结构（中心导体+绝缘层+外屏蔽层），金属外壳确保良好屏蔽和接地。类型多样，覆盖不同频率和功率等级。

典型类型与应用：

BNC：常用于<4 GHz测试设备、视频监控。

SMA：广泛用于<18 GHz的无线模块、仪器内部连接。

N型：功率容量大，常用于基站天线、较高功率射频设备（<11 GHz）。

7/16型：大功率、低互调（PIM），用于宏基站天线接口。

SMP/SMPM：小型化，用于板间毫米波连接。

关键参数：工作频率范围、电压驻波比（VSWR）、插入损耗（IL）、屏蔽效能（SE）、功率容量。

科技发展永不停步，未来连接器还会解锁更多 “黑科技”，变得性能更强、尺寸更小、功能更智能！理解这些分类方式及其背后的技术特点，是正确选型和应用连接器的基础，对于构建稳定、高效的电子系统至关重要。
