名称

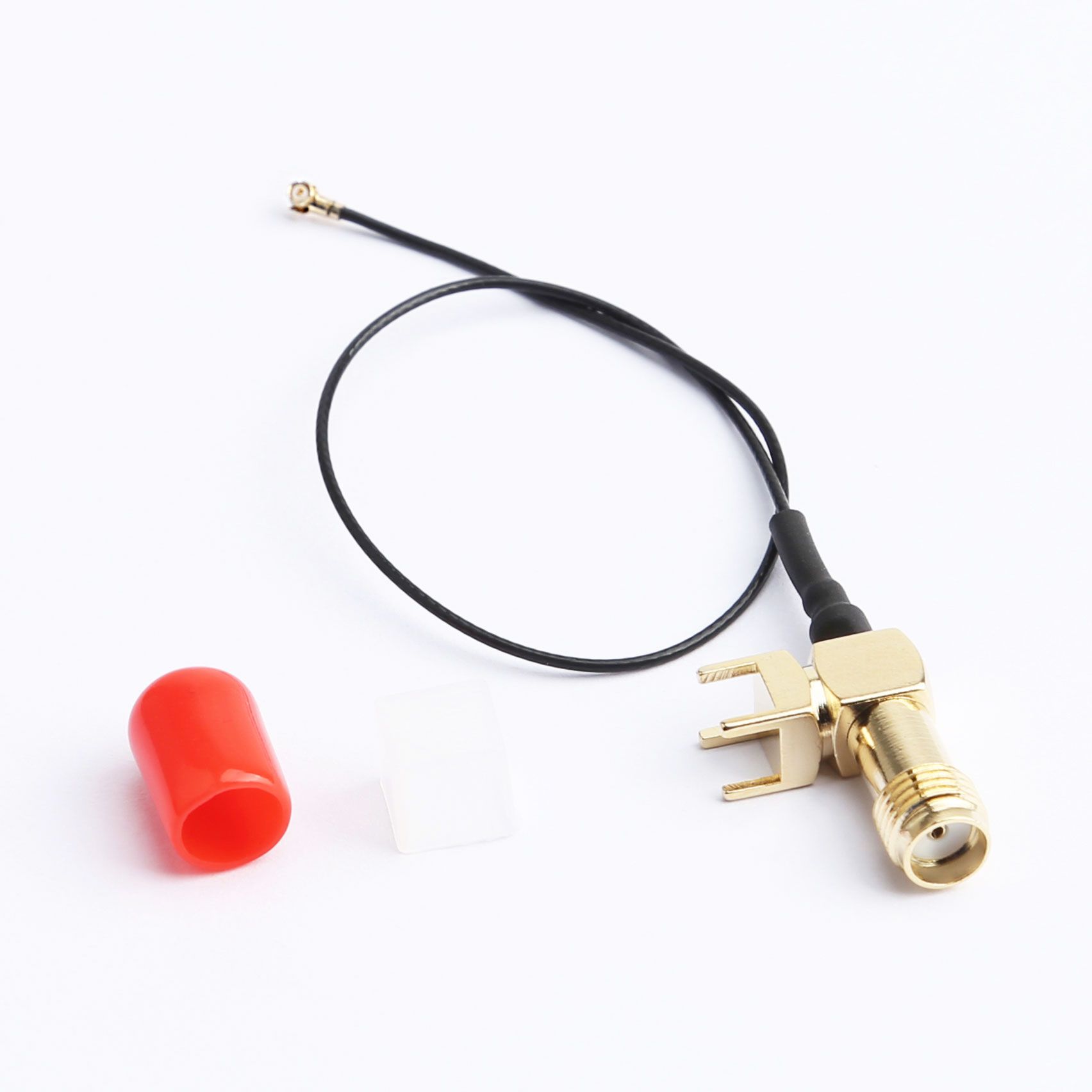

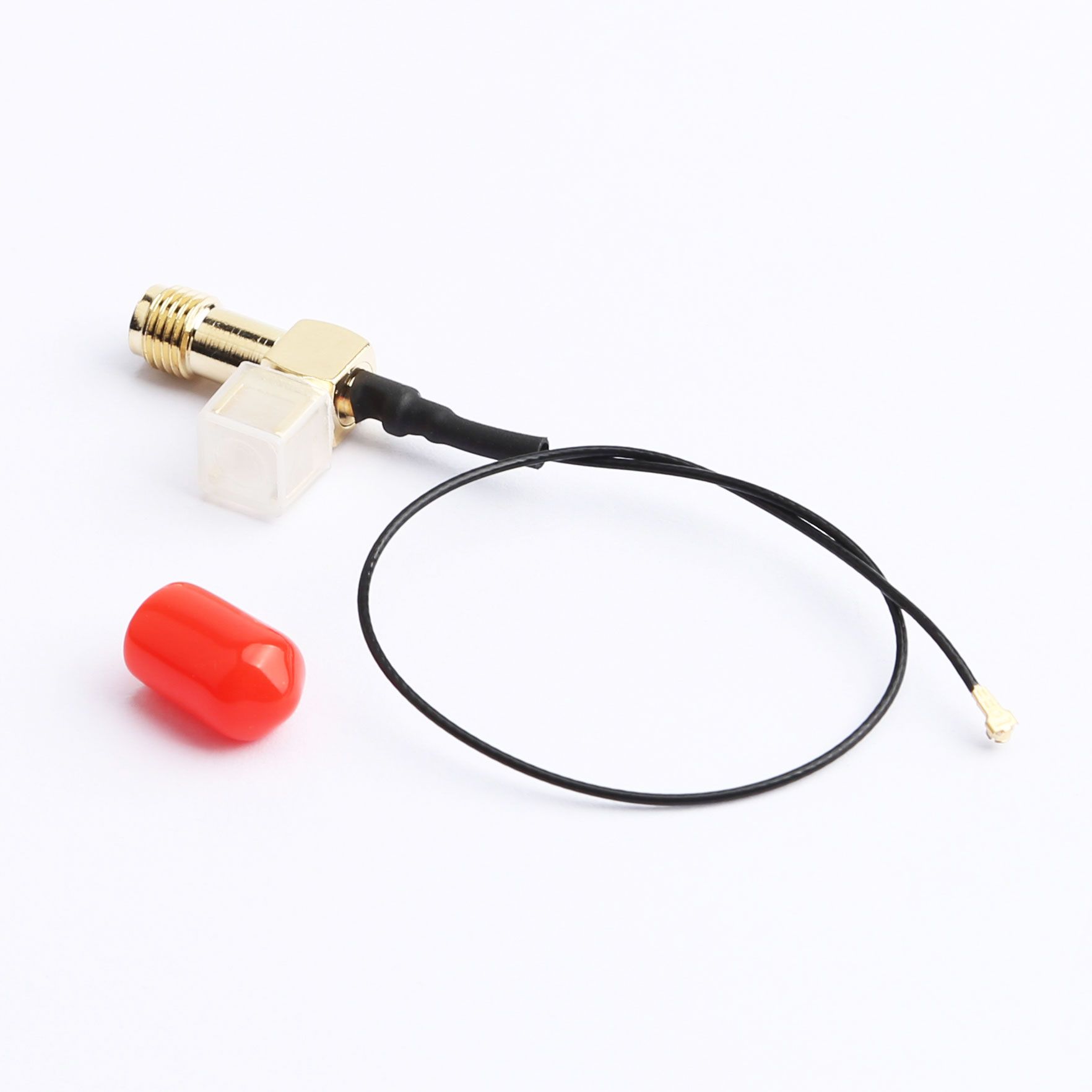

射频同轴连接线组件（IPEX 3代转SMA母头）KH-IPEX3-SMAKWE5-RG0.81-B0160H
概述
本产品是一款将IPEX 3代接口转换为SMA母头的射频连接线，采用RG0.81同轴电缆，长度为160mm。SMA端为镀金四脚半牙母头，带凹槽及5mm螺纹，适用于需要较长连接距离或特定布线路径的射频模块与天线之间的高频信号传输。
特性
接口类型：IPEX 3代（内扣式）— SMA母头（四脚半牙，带凹槽，螺纹长度5mm）
线缆规格：RG0.81黑色同轴线，长度160mm
导体工艺：SMA接头镀金处理，耐氧化、接触可靠
电气参数：额定电压300V
包装方式：袋装
优势
160mm线长提供更充裕的布线与连接冗余，适应内部空间较大的设备或异形布局。
镀金SMA接头有效降低接触电阻，提升信号完整性。
半牙螺纹与凹槽设计便于徒手或工具安装，紧固性好。
四脚焊接结构增强SMA端与PCB或面板的连接稳定性。
RG0.81细径软线仍保持良好柔韧性，便于在紧凑空间内走线。
参数
| 产品类型 | IPEX转SMA |
| IPEX代数 | 3代 |
| 额定电压 | DCV 300V 10MS |
| 导通电阻 | 3.0 OHM/MAX. |
| 绝缘电阻 | 5.0M OHM/MIN. |
应用
无线模块（Wi-Fi/蓝牙/Zigbee等）与外部天线的连接。
物联网设备内部射频信号转接。
测试治具或开发板上的射频接口转接。
便携式通信设备内部互连，尤其适合需要绕过结构件或跨越较长距离的场景。
注意
安装时请勿过度弯曲线缆，避免损伤RG0.81细径线芯。
IPEX端子为精密部件，连接时应对准轻压，防止塑料底座损坏。
额定电压为300V，使用中请勿超过此限值。
焊接或装配SMA端时注意控制温度与时间，避免镀金层损伤。
存放于干燥环境，防止接头氧化。
总结
该款射频连接线是系列中的160mm长度版本，在保持IPEX 3代转SMA母头标准性能的基础上，提供更长的连接距离。适合对布线长度有明确要求或设备内部结构较为复杂的射频连接场景，兼顾信号传输质量与安装灵活性。
