KH-A12501-02AWB

线对板连接器 1.25mm超薄卧贴 2PIN 编带

品牌名称：Kinghelm(金航标)

商品型号：KH-A12501-02AWB

商品封装：SMD,P=1.25mm,卧贴

包装方式：编带

下载数据手册 3D模型在线咨询

产品详情产品文档

名称

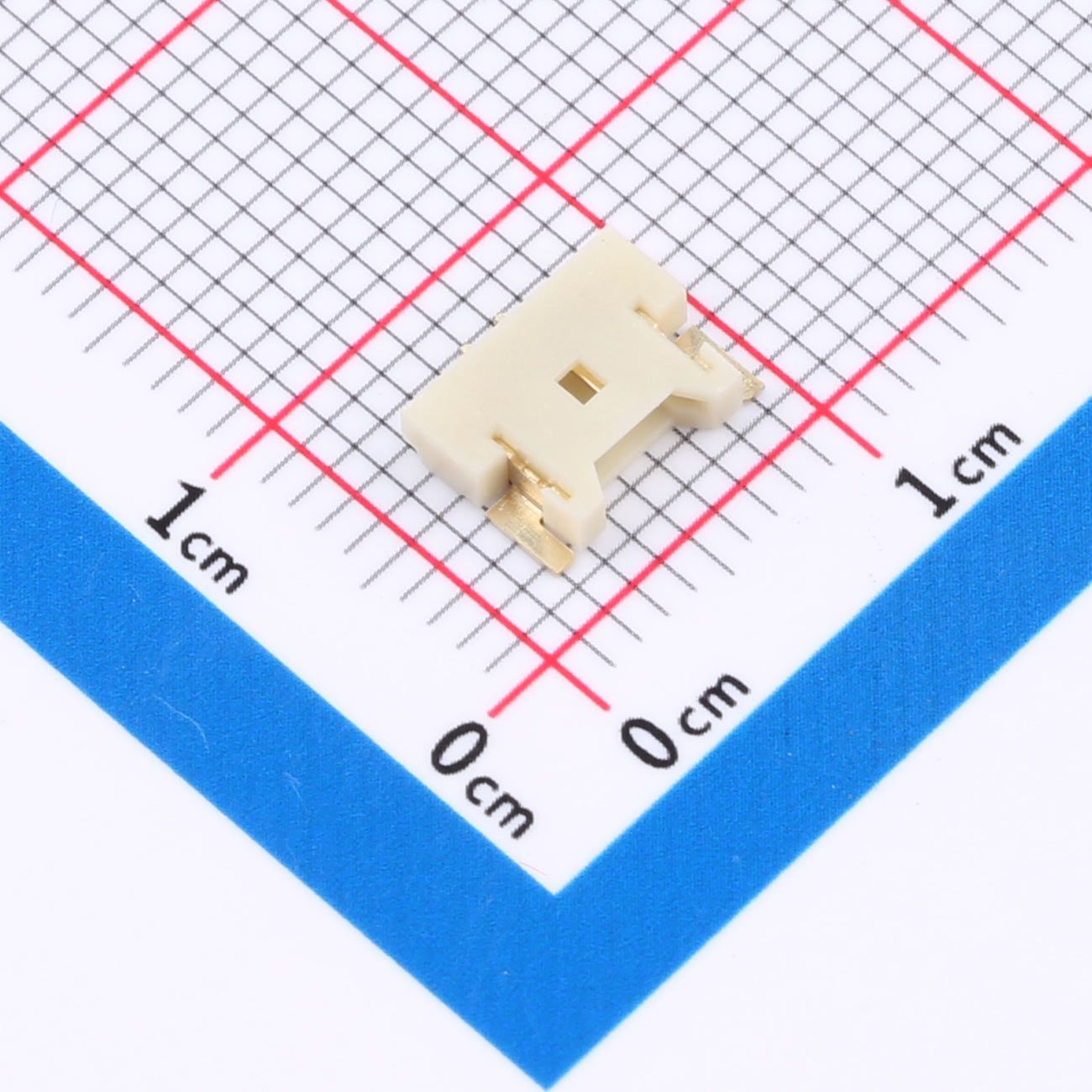

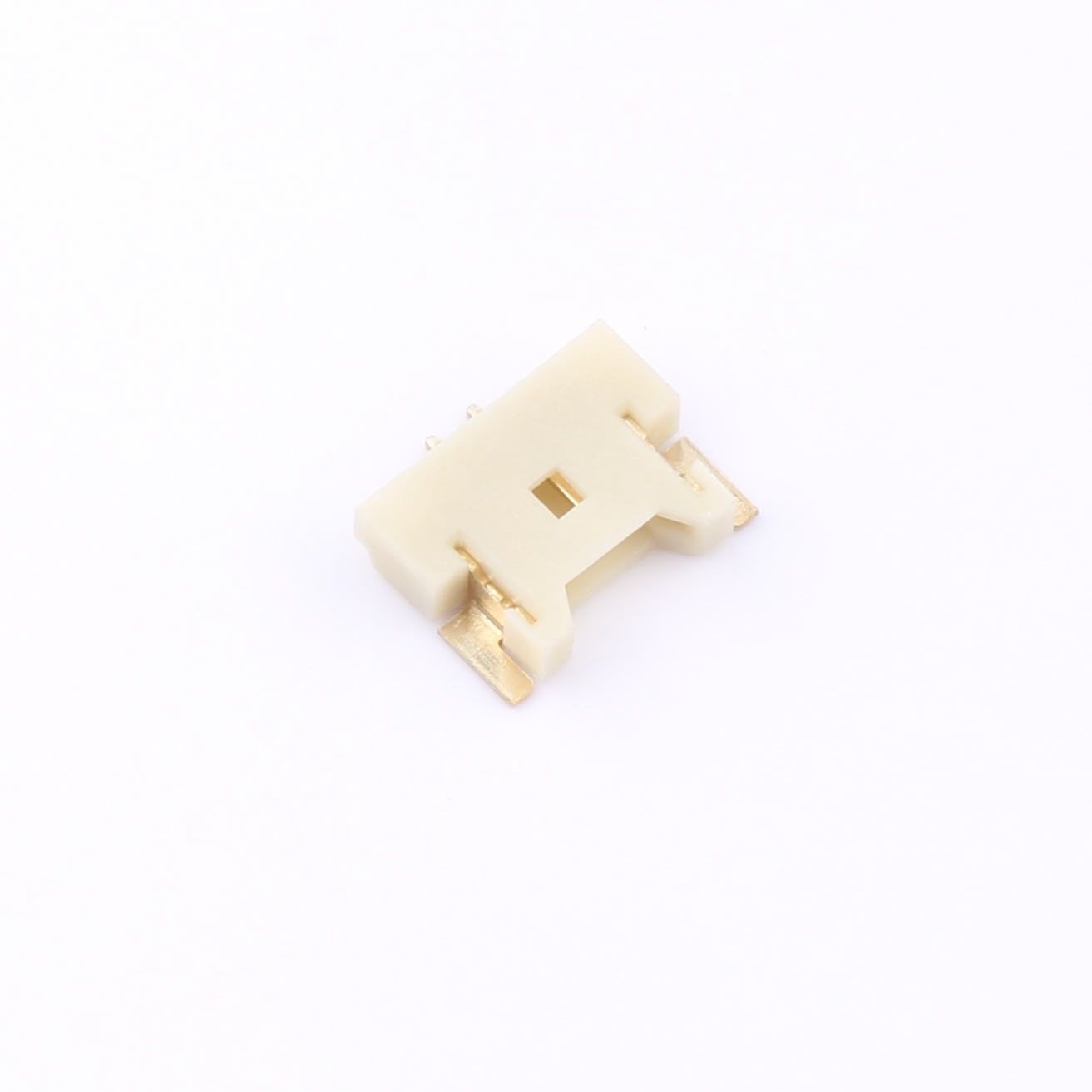

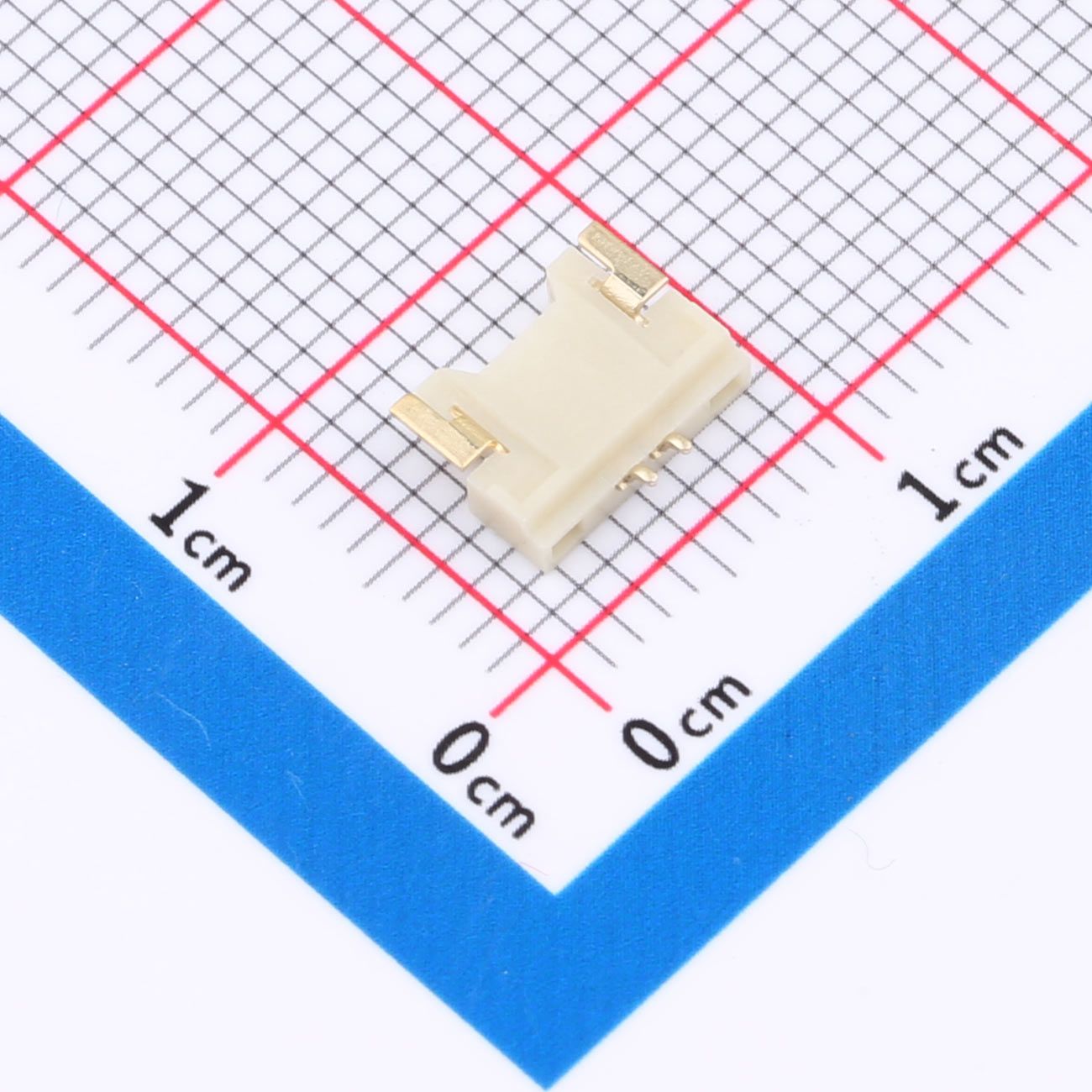

Kinghelm金航标 KH-A12501-02AWB 1.25mm超薄卧贴2PIN编带线对板针座

概述

KH-A12501-02AWB是金航标Kinghelm推出的一款1.25mm间距超薄卧贴式线对板连接器，专为紧凑型电路板的信号与电源连接场景设计。产品采用SMD表面贴装工艺，搭配编带包装适配自动化生产线，整体板上高度仅1.95mm，在小家电、工业控制、智能穿戴等对安装空间有严格限制的设备中，可实现线束与PCB之间稳定可靠的导通连接，依托金航标成熟的质控体系，为高密度电路设计提供高性价比的连接解决方案。

特性

采用1x2P单排2PIN插针结构，1.25mm精准间距适配小型化电路布局
卧贴安装设计，Z轴板上高度仅1.95mm，大幅节省设备内部垂直空间
触头采用磷青铜基材，表面镀金处理，导电性能优异且抗腐蚀能力强
绝缘基座采用PA9T工程塑料，阻燃等级达到UL94V-0，满足安全防火要求
额定电流1A、额定电压125V，适配绝大多数低压信号与小功率供电场景
工作温度覆盖-25℃~+85℃，可耐受常规工业与消费电子的环境温度波动
编带封装形式，完全兼容SMT自动化贴装设备，大幅提升生产装配效率
产品毛重仅0.435克，轻量化设计适配便携类电子设备的减重需求

优势

相比同规格常规卧贴连接器，金航标KH-A12501-02AWB的超薄板上高度，能帮助产品设计师在有限的设备内部空间里，预留出更多电池或功能模块的排布位置。镀金磷青铜触头相比普通镀锡端子，长期插拔和高频使用场景下的信号传输稳定性更优，不易出现氧化接触不良问题。PA9T耐高温塑壳材质，在回流焊工艺中不易发生形变，贴装良率远高于普通塑胶材质的同类型产品。依托金航标广西鹿寨量产基地的稳定产能，编带包装可直接对接自动化产线，无需额外人工整理，相比零散散装物料能有效降低工厂的装配工时与人工成本。

参数

属性	参数值
产品类别	线对板针座
插针结构	1x2P
总PIN数	2P
间距	1.25mm
安装方式	卧贴
额定电流	1A
额定电压	125V
工作温度	-25℃~+85℃
Z轴板上高度	1.95mm
Y轴板上底边宽度	5.5mm

应用

广泛适配小型智能家居设备主控板信号连接，如智能门锁、空气净化器、小型厨电的功能模块对接；可用于工业控制领域的小型传感器、PLC子模块的板端信号引出；同时也适用于便携消费电子、智能穿戴设备、车载小型电子配件等对安装空间要求严苛的场景，为各类紧凑型电子设备提供稳定的线对板连接支持。

注意

产品为卧贴SMD器件，贴装时需确认PCB焊盘定位与器件引脚对齐，避免偏移导致虚焊
回流焊温度曲线需适配PA9T塑胶材质的耐温特性，避免长时间超高温烘烤造成塑壳形变
拆封后建议在24小时内完成贴装焊接，长期贮存需放置在干燥通风环境，避免引脚氧化
实际使用时请勿超出1A额定电流与125V额定电压范围，避免过载影响产品使用寿命
焊接完成后避免暴力拉扯线束，防止连接器引脚受力脱落损坏焊盘

总结

金航标Kinghelm KH-A12501-02AWB 1.25mm超薄卧贴2PIN编带线对板针座，以小间距超薄结构、稳定的电气性能和自动化适配的编带包装，完美适配当下电子设备小型化、高密度的设计趋势。产品在材料选型、工艺管控上均符合行业通用安规与环保标准，搭配金航标完善的质控体系与稳定交付能力，是小家电、工业电子、智能终端等场景下高可靠、高性价比的线对板连接选择。
