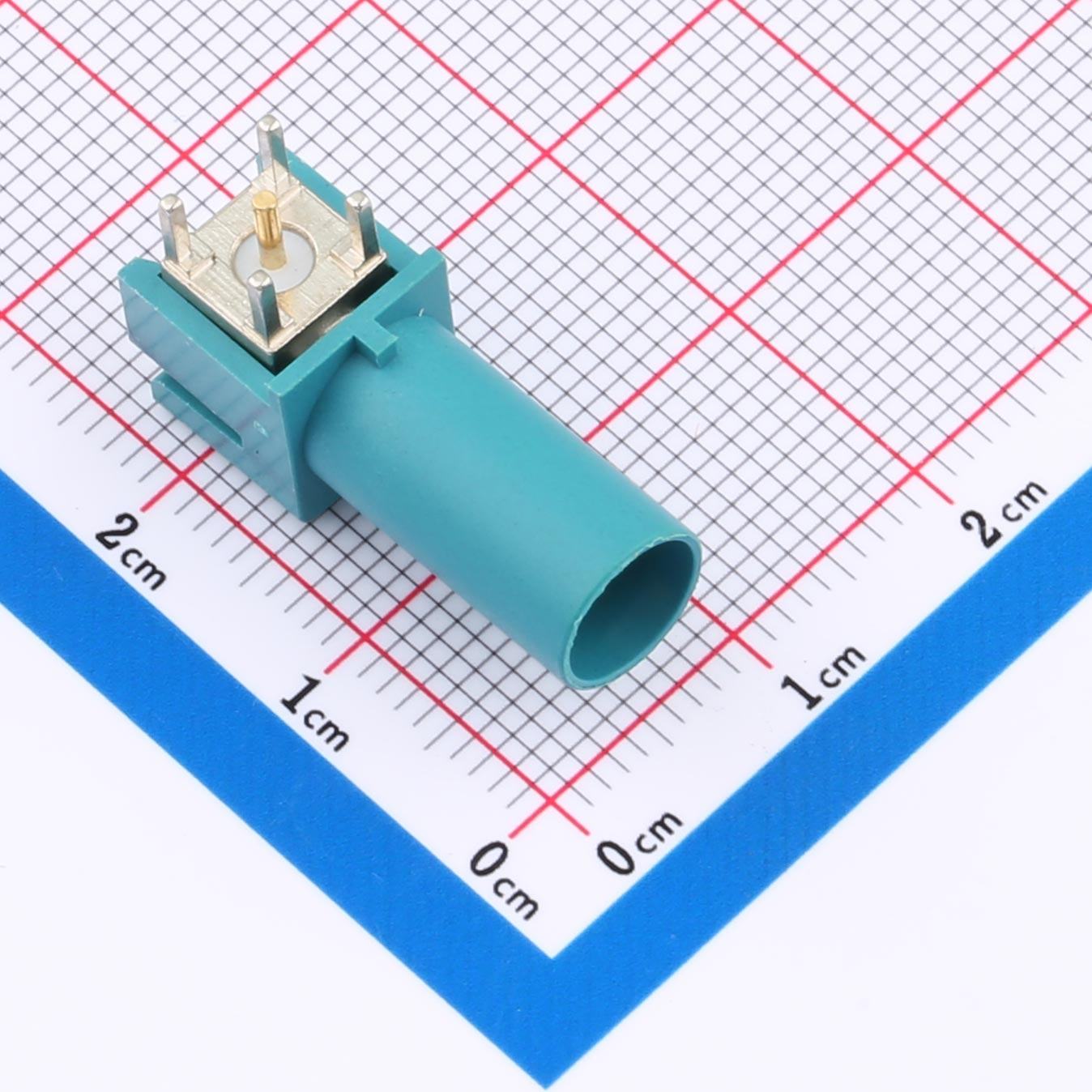

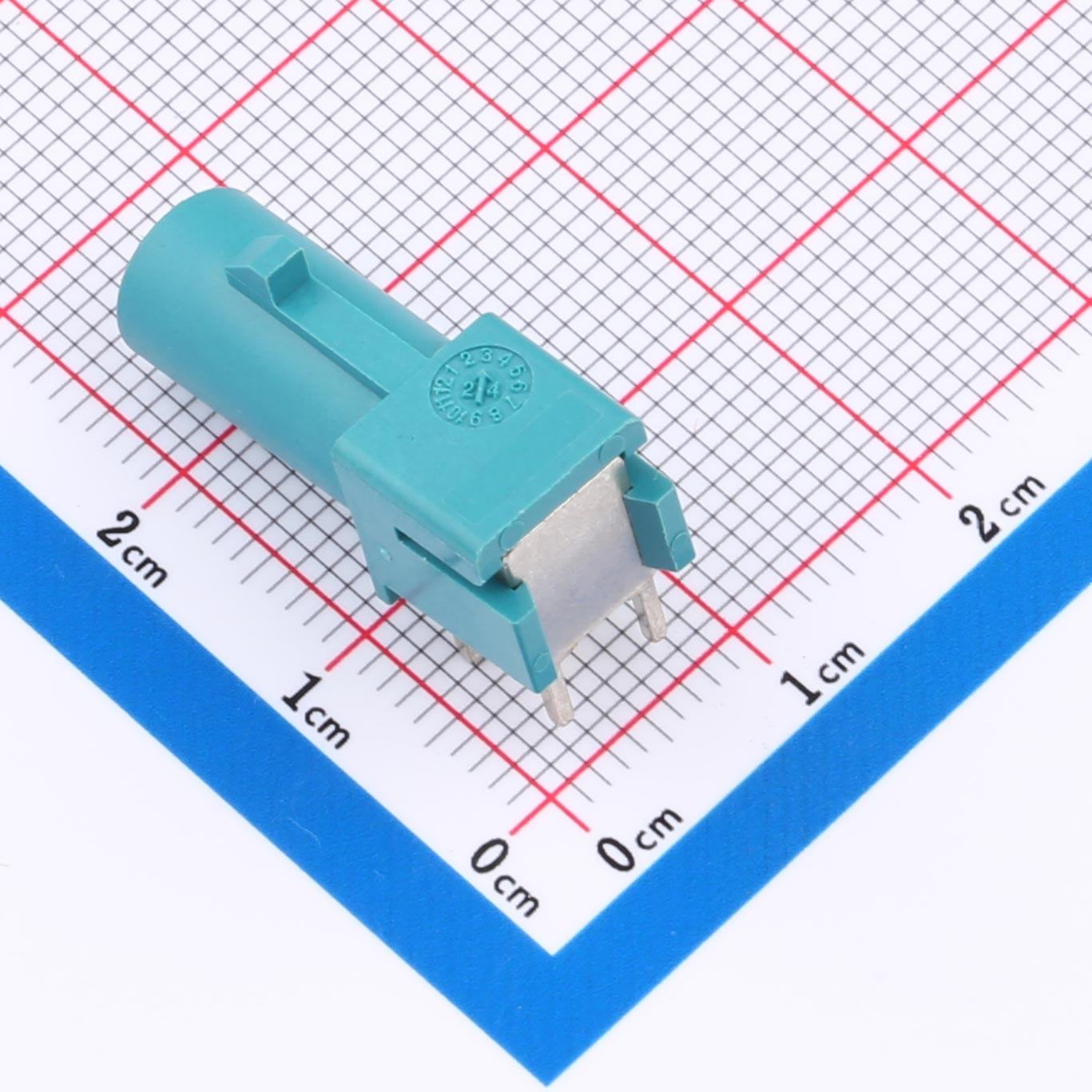

FAKRA板端 90°公头 KH-FKRM-1003-03Z

射频水蓝色FAKRA板端天线座子90°公头

品牌名称：Kinghelm(金航标)

商品型号：KH-FKRM-1003-03Z

商品封装：插件

包装方式：袋装

商品毛重：4.24克(g)

下载数据手册在线咨询

产品详情产品文档

名称
Kinghelm（金航标）KH-FKRM-1003-03Z 射频水蓝色 FAKRA 板端 90° 公头连接器

概述
KH-FKRM-1003-03Z 是 Kinghelm（金航标）推出的符合 FAKRA 标准的板端 90° 公头连接器，采用水蓝色（Code Z）外壳标识，专为射频信号传输设计，支持 DC 至 6GHz 频率范围，特性阻抗为 50Ω，适用于车载电子系统中临时测试、通用信号通路或非专用通道的连接场景。其插件式封装结构便于 PCB 焊接，轻量化设计（4.24g）适配紧凑型车载终端设备。

特性

接口类型：FAKRA 标准板端 90° 公头
颜色标识：水蓝色（FAKRA Code Z，通用中性型，非专用信号通道）
安装方式：插件式（Through-Hole），支持波峰焊或手工焊接
频率响应：DC ~ 6GHz，兼容 5G C-V2X、GNSS、Wi-Fi 6E 等多频段信号
阻抗匹配：50Ω 精准阻抗，保障信号完整性与低反射
环境耐受：工作温度 -40℃ ~ +105℃，满足汽车电子级可靠性要求
物理规格：毛重 4.24g，轻薄结构优化空间利用率
包装形式：袋装，适用于研发打样、维修替换与小批量生产

优势

通用兼容性：水蓝色（Code Z）为 FAKRA 标准中的“中性接口”，可临时替代其他颜色接口，提升维修与测试灵活性
高稳定性：符合 USCAR-17 与 FAKRA 国际规范，确保插拔寿命与接触电阻一致性
空间优化：90° 直角结构有效降低 PCB 布局高度，提升模块集成密度
工业级可靠：宽温域设计适配中国南方高温高湿环境，尤其契合深圳智能网联汽车产业链的严苛应用需求
国产替代优选：Kinghelm 为国内专注射频连接器的厂商，产品通过 ISO/TS 16949 认证，供应链自主可控

应用

车载研发阶段的射频信号测试接口
多通道天线系统中非专用信号的临时连接
车载 ECU 产线调试与功能验证环节
备件替换场景中无专用颜色接口时的通用替代方案
工业物联网（IIoT）设备中需快速部署的射频通信模块

注意

水蓝色（Code Z）不对应任何特定功能信号（如 GPS、北斗、4G/5G），严禁用于正式量产产品中的专用通道连接
插拔操作需使用专用工具，避免因倾斜或暴力插入导致簧片变形或接触不良
本型号为插件式设计，不可用于 SMT 回流焊工艺，仅支持波峰焊或手工焊接
焊接后需检查焊点完整性，防止虚焊引发高频信号衰减
长期使用环境温度不得超过 +105℃，高温下绝缘材料可能加速老化
使用前务必确认线缆端为对应水蓝色 FAKRA 母头，避免颜色误配导致系统调试混淆

总结
KH-FKRM-1003-03Z 是一款专为测试与通用场景设计的 FAKRA 水蓝色板端连接器，其核心价值在于灵活性与兼容性，而非专用功能传输。在智能汽车研发、产线调试与售后维修中，该型号为工程师提供了高效、可靠的临时连接解决方案。Kinghelm 凭借成熟的制造工艺与对 FAKRA 标准的精准理解，为深圳及全国智能网联汽车生态提供了高性价比的国产射频连接选择。
