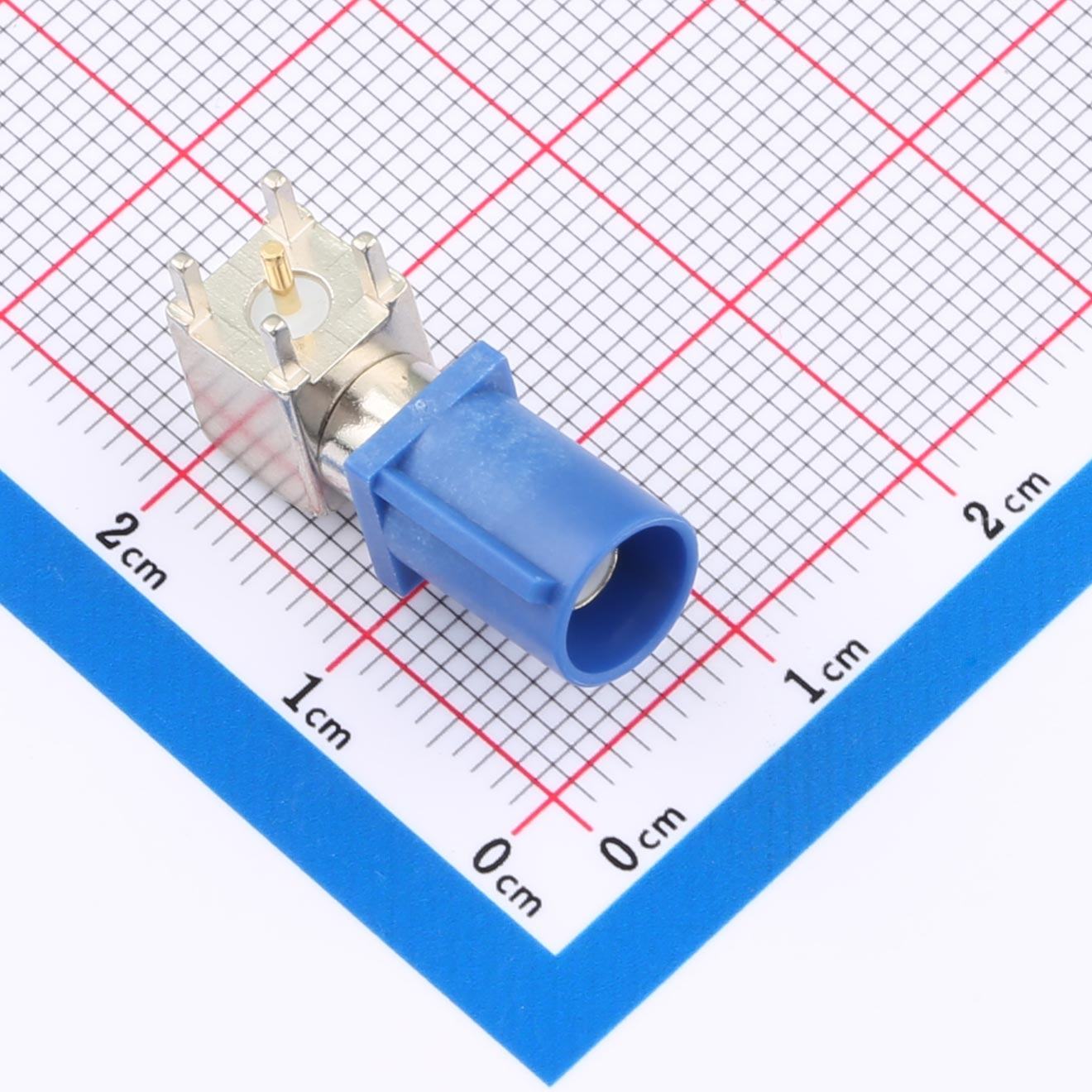

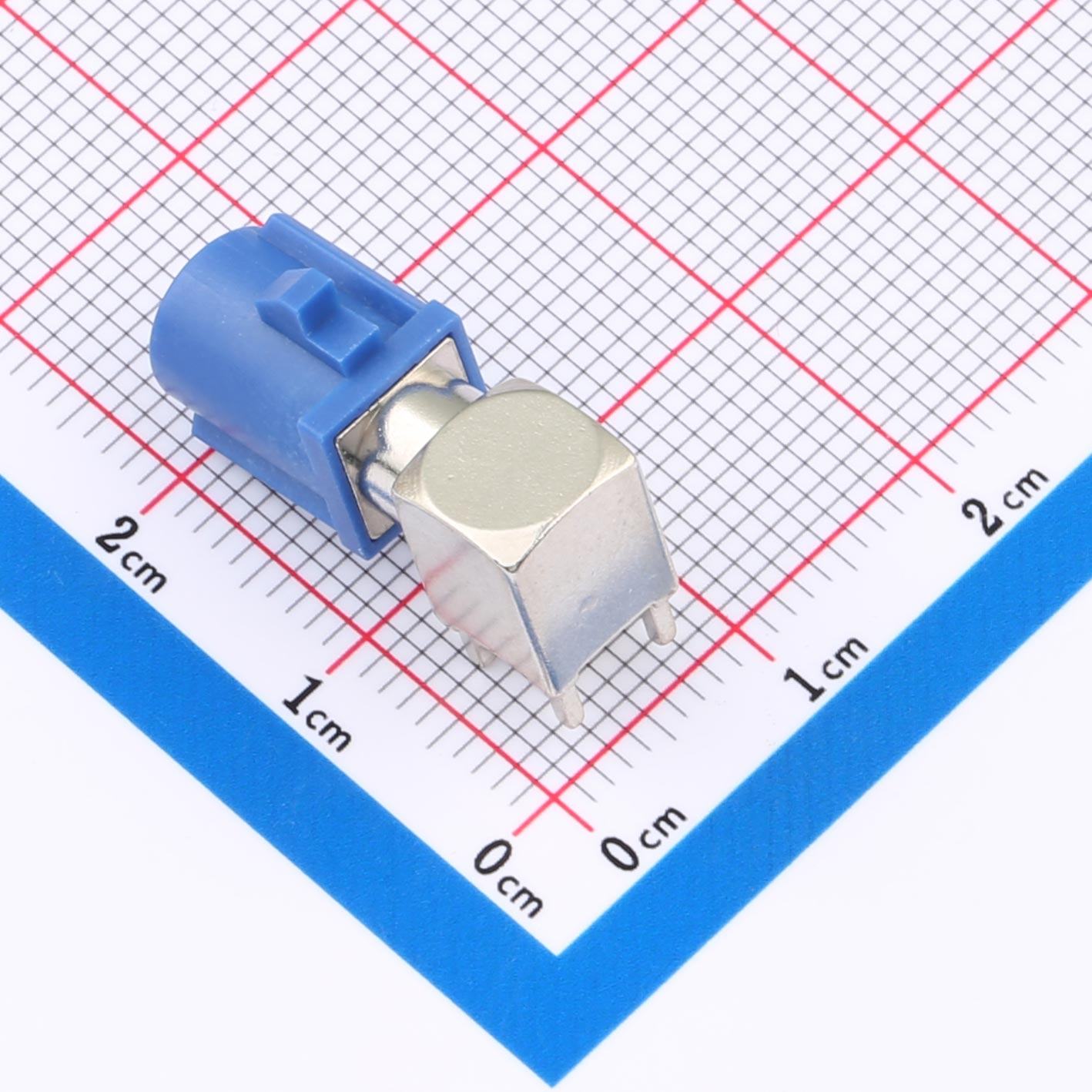

Kinghelm 金航标 KH-FKRM-1007-04C FAKRA板端90°公头 射频蓝色FAKRA板端天线座子
概述
KH-FKRM-1007-04C是金航标Kinghelm推出的一款90°弯角FAKRA板端射频公头，专为车载及工业级射频信号传输场景设计，采用插件式封装、袋装供货，单支毛重仅4.94g。产品严格遵循汽车行业通用FAKRA标准，适配各类主流射频连接需求，可直接焊接在PCB板上实现稳定的射频链路搭建，是车载通信、智能设备等领域高频信号传输的高可靠连接方案。
特性
- 采用90°弯角结构设计，适配板端侧向安装空间，大幅节省设备内部垂直布局空间
- 核心电气参数覆盖DC~6GHz全频段，特性阻抗稳定保持50Ω，完全匹配常规射频系统阻抗要求
- 工作温度区间覆盖-40℃~+105℃，可在高低温极端工况下保持性能稳定
- 外观采用蓝色塑壳配色，搭配专属机械防错结构，可避免装配过程中的误插问题
- 插件式封装设计，适配常规PCB通孔焊接工艺，装配操作便捷，适配批量生产需求
- 整体结构坚固耐用，满足高频信号传输下的低损耗、低反射性能要求
优势
- 体积小巧重量轻，仅4.94g的轻量化设计，不会对PCB板造成额外承重负担，适配小型化设备布局
- 90°弯角的板端设计，让射频出线方向与PCB板平行，完美适配设备侧边出线的紧凑空间需求
- 蓝色配色+专属防错结构双重设计，在多接口密集装配场景下，可快速区分不同功能接口，大幅降低装配出错率
- 全温域稳定表现，从-40℃的极寒环境到105℃的高温工况都能正常工作，适配车载、工业等严苛使用场景
- 插件式封装兼容性强，无需特殊SMT设备即可完成焊接，中小批量手工装配和大规模自动化生产都能轻松适配
- 金航标成熟的品控体系保障，产品一致性高，长期使用下仍能保持稳定的射频传输性能，降低后期维护成本
应用
- 车载领域：广泛用于车载收音机、GPS导航、蓝牙车机、车载WiFi、ADAS辅助驾驶摄像头的射频信号连接
- 通信设备：适用于小型基站、车载通信终端、无线对讲机的板端射频天线接口
- 工业智能设备：工业物联网网关、智能传感终端的射频天线座连接
- 消费电子：智能车载影音、便携无线设备的内置射频链路搭建
注意
- 焊接作业时需严格控制焊接温度与时间，避免高温损伤连接器内部的绝缘体和接触件，导致电气性能下降
- 产品为50Ω阻抗专属设计，不可随意替换为其他阻抗规格的连接器，否则会引发信号反射、传输损耗激增的问题
- 装配时需对准防错结构再进行对接，禁止暴力插拔，避免锁扣结构损坏，影响连接的牢固性
- 储存环境需保持干燥通风，避免长期暴露在高湿、强腐蚀环境中，防止金属接触件氧化生锈
- 安装使用前需核对接口型号与适配线缆规格，确认匹配后再进行装配，避免出现接口不兼容的情况
总结
Kinghelm KH-FKRM-1007-04C FAKRA板端90°公头，是一款兼顾高可靠性、高适配性的射频连接产品，凭借DC~6GHz的带宽覆盖、50Ω稳定阻抗、宽温域工作能力，以及90°弯角的空间优化设计，完美适配车载、工业通信等多个领域的板端射频连接需求。产品装配便捷、防错设计贴心，搭配金航标的稳定品控，是各类需要紧凑布局、高可靠射频传输场景的优质选择。
