Kinghelm金航标轻触开关 KH-6X6X5H-SMT-FS 属于典型的 6×6mm 表面贴装（SMT）轻触开关规格，其 5mm 总高度、260±50gf 操作力以及支持 IP67 防护等级的结构配置，使其在众多同类型器件中占据独特位置。该型号常用于中低行程需求、具备稳定触感、并对环境可靠性有要求的应用场景，如便携式设备界面控制、工控面板按键、户外小型电子终端等。本文从材料、结构、行程、操作力、密封方式、导通机制及制造工艺角度，对这一开关的内部细节进行系统梳理，以辅助结构工程师、电子工程师与工艺工程师对其特性与使用边界形成清晰判断。

Kinghelm金航标KH-6X6X5H-SMT-FS产品图

一、KH-6X6X5H-SMT-FS 的尺寸框架与布局逻辑

6×6mm 底座是轻触开关中相对普遍的尺寸之一，其优势在于具备一定的机械支撑面积，同时仍符合紧凑型机电按键的布局需求。底座区域既承担焊盘分布的承载作用，也决定了内部金属片、支架、密封结构与按键帽连接的空间规划。

5mm 总高度意味着该型号处于中高度轻触开关区间，其内部空间允许加入密封薄膜、弹片支架、防水圈等元件，从而在保持较薄结构的同时实现 IP67 要求。此高度也影响行程与操作力的设计空间，使工程师在弹性结构上能够采用更稳定的配比，而不是完全依赖超薄弹片来实现触感。

二、操作力 260±50gf 的弹性结构与触感响应

260gf 的操作力属于较明确的中高力度区间，其手感特点在于阻尼感明显、触点反馈清晰，但不会出现按键过硬或回弹不均的问题。此力度由多重因素共同决定：

1. 金属弹片的反弯半径与厚度

轻触开关的核心来自金属弹片的几何成型，包括反弯高度、对称性及材料硬度。为达到 260gf 的标称力度，弹片通常采用较高屈服强度的金属基材，同时在冲压后进行应力调控，使回弹区间稳定。在这一力度设定下，工程师需确保弹片不会因过度预压而导致疲劳寿命下降，因此寿命要求为 ≥100,000 次成为关键指标。

2. 支撑结构与帽体传力路线

开关帽体与弹片间的受力传递需要保持轴向均匀。6×6mm 架构有利于在四角安排可靠的支撑点，避免偏心载荷导致触发不均或者触点抖动。此结构对操作力一致性的长期维持具有重要意义。

3. 行程 0.3±0.1mm 的配比结果

行程较短，因此反弹瞬间的触点闭合速度较快。从工程角度看，短行程与中高操作力组合可减少误触发，同时在机械冲击下仍保持清晰的点击感，这对户外设备或工业设备较为重要。

三、IP67 防护等级的密封结构与材料构成

在轻触开关中实现 IP67，并在此基础上保持 260gf 操作力与 5mm 高度，是一个结构平衡问题。IP67 要求开关在规定条件下具备防尘完全阻隔、以及一定深度和时间范围内的防浸水能力。

1. 表面密封薄膜结构

常见的实现方式是采用超薄 PET 或强化柔性薄膜覆盖按压面，使液体不能直接进入内部弹片区域。薄膜需保持足够柔性，以便传递 260gf 的力量，同时不能因疲劳而产生白化、开裂或脱层。

2. 外壳闭合方式

6×6×5mm 的外壳通常为四侧支撑结构，采用卡勾方式结合底座。密封版本在结合区域增加微型密封圈或涂层，以增强阻隔效果。壳体材料一般采用耐湿气、耐盐雾的高分子材料，确保在 48 小时盐雾条件下仍保持结构稳定。

3. 接触区隔离设计

触点区域需完全封闭，不允许液体沿按键柱或侧壁进入，因此采用封闭式腔体结构。此腔体在制造时通过注塑一体化控制尺寸，从而在保证触点导通性能的同时维持 IP67 标准。

四、导通结构与接触电阻控制

KH-6X6X5H-SMT-FS 的接触电阻要求为 ≤50mΩ。为保持此类稳定导通，需要从材料、电镀层、触点形状与回弹速度等多个角度协同设计。

1. 触点材料与电镀

轻触开关常使用镀银或镀金触点以降低接触电阻，在支持防银迁移（60V、85°C、90%RH/60H）条件下，需要在银层上进一步提升抗迁移能力。这通常通过添加抗迁移保护层或改良电镀参数实现，使其在高温高湿和电场存在情况下仍能保持触点稳定。

2. 弹片触点形态

弹片的接触区域通常设计为拱形结构，当按压时形成快速接触并保持稳定接触面积。触点几何要确保在不同施力角度下均能达到可靠导通，避免出现瞬间的导通抖动。

3. 行程控制与接触瞬间速度

0.3±0.1mm 的短行程能够提高接触的瞬时速度，使得触点在闭合瞬间产生滑移效应，从而减少氧化膜对导通的影响。在多次循环后仍需维持低接触电阻，故弹片的磨损区域需要具备足够硬度。

五、绝缘性能、耐压指标与结构匹配

绝缘电阻 ≥100MΩ（常规定条件下）与耐压 AC250V（50Hz 或 60Hz，1 分钟）这类指标主要由外壳材料的耐介电性、支架间距、内部隔离区域的布局所决定。

1. 绝缘路径设计

内部金属支架之间需保持足够的爬电距离与电气间隙。6×6mm 的面积虽然有限，但通过多层结构与腔体隔断可以提升绝缘性能。

2. 底部焊盘与支架分布

SMT 焊盘之间同样需要确保绝缘距离，在潮湿环境可能造成电气性能下降，因此底座材料一般选择具有稳定电阻率的高温工程塑料。

六、SMT 工艺与回流焊适配性

SMT 轻触开关的底座需承受回流焊温度（通常为 245°C 左右），因此材料需具有足够的耐热能力。焊盘设计需兼顾机械强度与焊接润湿性，确保开关在多次按压循环中不会因焊点疲劳导致松脱。

1. 焊盘设计

焊盘通常采用横向分布，既提供支撑又减少焊接应力集中点。在 6×6mm 尺寸下，焊盘宽度需兼顾结构稳定性与 PCB 空间利用率。

2. 回流焊耐热材料

底座材料需要达到高温阻燃标准，常见为 LCP 或耐热 PA 系列，防止在温度冲击下产生变形进而影响按键手感或内部密封。

3. 机械稳定性

SMT 焊接后的组件在按压过程中承受垂直压力，因此内部金属支架与 PCB 的力线传导需合理规划，避免焊点承担全部压力。

七、寿命≥100,000 次的疲劳特性与可靠性评估

开关寿命与弹片疲劳寿命直接相关。260gf 力度意味着弹片每次按压承受较高应力，因此材料选择、热处理工艺与成型工艺成为决定寿命的关键。

1. 弹片应力分布

设计需确保弹片在反复加载下应力集中区域最小化，以降低裂纹萌生概率。形状精度与冲压边缘质量直接关系到疲劳寿命。

2. 环境应力

在温度、湿度、盐雾的综合作用下，弹片表面可能发生腐蚀、氧化或膜层劣化，因此耐盐雾 48 小时的要求有助于确保材料在长周期内保持稳定的机械与电气性能。

八、典型应用与结构选择依据

基于尺寸、力度、行程、防护等级与电气性能，KH-6X6X5H-SMT-FS 常见应用包括：

• 户外或半户外便携控制设备

• 工业控制按键模块

• 通讯与终端小型输入界面

• 需要防尘防水的轻型按键面板

• 操作力反馈要求较明确的仪器设备

工程师在选型时主要关注以下问题：是否需要 IP67，操作力是否符合用户界面手感需求，是否适合 SMT 流程，行程与反馈是否满足设备交互设计，以及耐候性、寿命与接触可靠性是否达到目标环境条件。

九、选型建议与使用边界

若设备对环境适应能力有明确要求，IP67 能显著提升开关在户外或潮湿环境中使用的稳定性。若需要清晰但不偏硬的触感，260gf 结合短行程能够提供准确的触点定位。需要注意，若长期承受侧向力或误用压力，可能影响焊点与内部结构，因此在面板结构设计时应确保按压方向尽量垂直。

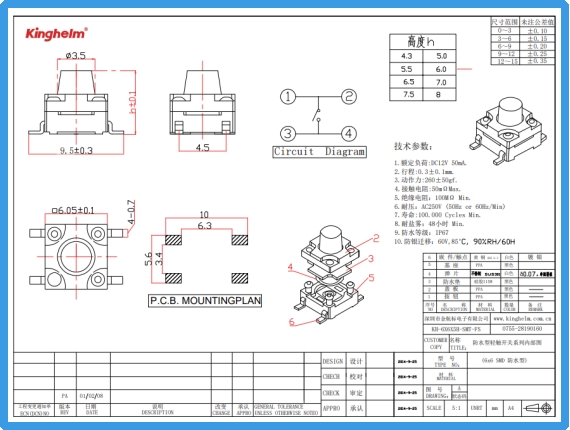

Kinghelm金航标KH-6X6X5H-SMT-FS规格书

结语

Kinghelm金航标轻触开关KH-6X6X5H-SMT-FS 将 6×6mm 尺寸、5mm 高度、260gf 力度与 IP67 可靠性整合于同一结构中，形成适用于多类专业设备的轻触开关方案。通过材料、电气结构、密封设计与 SMT 工艺的配合，该型号在严苛环境与长周期应用中均能提供稳定触发与可重复的机械反馈。对于追求可预测触感、结构紧凑、并兼顾环境防护的应用场景，该轻触开关提供了值得深入评估的结构组合方案。
