在工业电子、智能设备、通信终端以及消费电子产品不断升级的背景下，开关元器件作为电路控制的重要组成部分，其性能和可靠性直接影响整机的运行效果。尤其是在需要多档位切换、多功能选择的应用场景中，一款结构稳定、切换精准、寿命可靠的滑动拨动开关显得尤为重要。作为国产连接器与电子元器件品牌代表之一，金航标（Kinghelm）推出的KH-SS26D01-G6立式直插滑动开关，凭借双刀六掷（DP6T）设计、短路型切换结构以及便捷安装方式，能够满足多种复杂电路控制需求，为电子设备设计提供更加灵活的解决方案。

对于工程师而言，一个看似简单的拨动开关，实际上决定着设备功能切换的稳定性和用户体验。KH-SS26D01-G6不仅具备丰富的档位控制能力，同时还兼顾安装便利性与长期使用可靠性，因此成为众多电子产品开发中的优选方案。

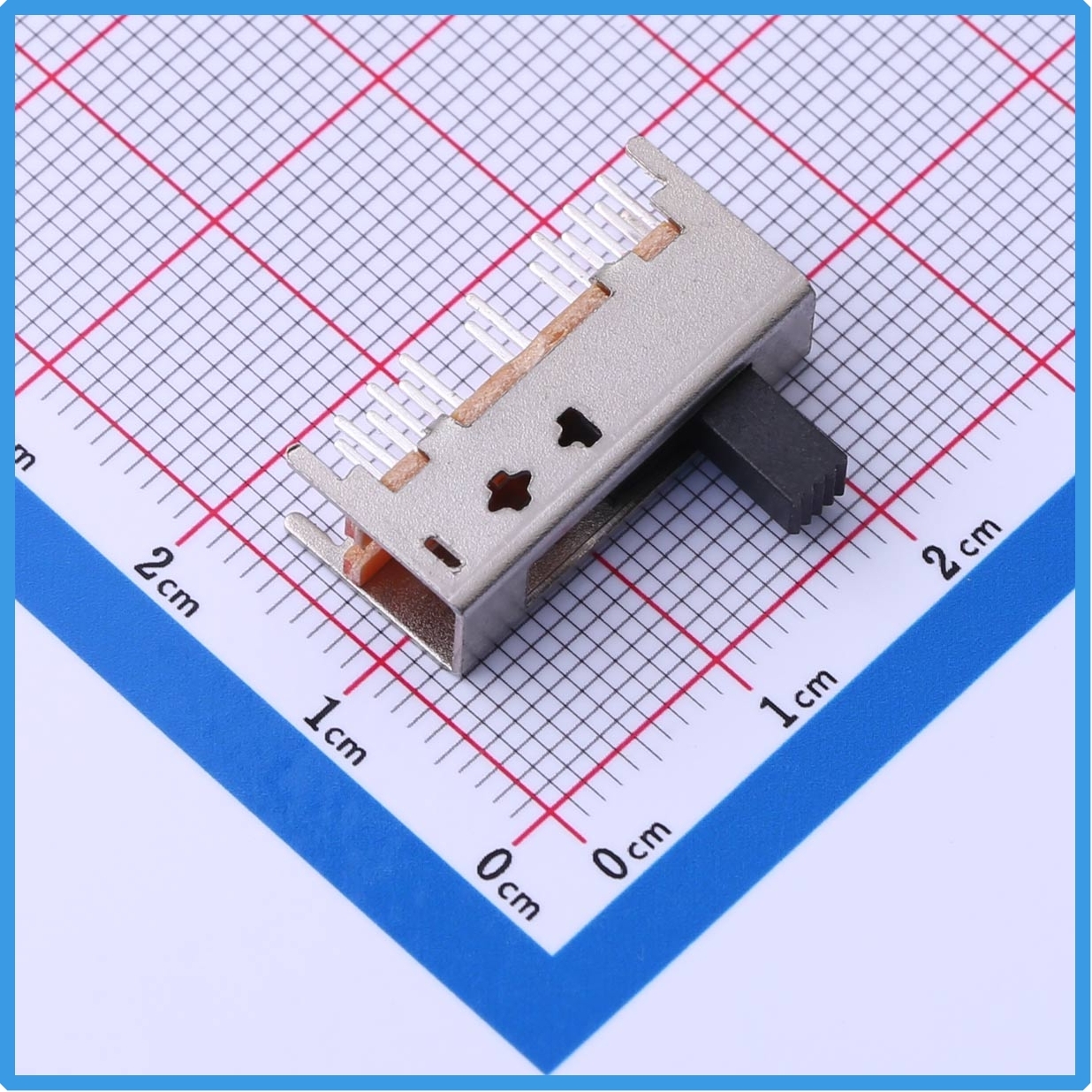

Kinghelm金航标KH-SS26D01-G6产品图

双刀六掷结构设计，实现更多功能控制

KH-SS26D01-G6采用双刀六掷（DP6T）电路结构，即拥有2组独立回路和6个切换档位。相比常见的单刀单掷或双刀双掷开关，其能够在更有限的空间内实现更多功能组合控制。

在实际应用中，双刀六掷设计可以用于：

• 通信设备频段切换
• 工业控制模式选择
• 音频设备信号切换
• 仪器仪表功能设置
• 智能终端多状态控制

通过六个档位的灵活配置，工程师能够减少外围电路设计复杂度，提高产品集成度，从而降低整体开发成本。

同时，2组独立回路能够实现双路同步控制，进一步增强产品适配能力，满足现代电子设备对多功能集成化的发展需求。

SHORTING短路型结构提升切换稳定性

KH-SS26D01-G6采用SHORTING（短路型）切换方式。

所谓短路型结构，是指在拨动过程中，新旧触点之间会产生瞬时导通状态，从而避免信号切换时出现断路现象。

这一设计具有明显优势：

• 降低信号中断风险
• 提高切换连续性
• 避免设备重启或误动作
• 提升系统运行稳定性

尤其是在音频设备、通信设备以及工业控制系统中，信号连续性往往至关重要。短路型拨动开关能够有效减少切换瞬间带来的系统波动，从而保证设备稳定运行。

对于需要连续供电或连续信号传输的应用场景而言，金航标KH-SS26D01-G6能够提供更加可靠的切换体验。

紧凑尺寸设计，适应多种PCB布局需求

随着电子产品向小型化、集成化方向发展，元器件尺寸成为设计选型的重要参考指标。

KH-SS26D01-G6主要尺寸参数如下：

• 开关长度：5mm
• 开关宽度：6mm
• 基座总高：5mm
• 滑钮形状：矩形柱状
• 引脚类型：PC直插引脚
• 安装方式：立式直插安装

整体结构紧凑合理，不仅能够节省PCB空间，同时也有利于设备内部布局优化。

矩形柱状滑钮设计符合人体工程学原理，操作反馈清晰，用户在使用过程中能够获得良好的触感体验。

对于需要频繁切换档位的产品来说，这种设计能够有效提升用户操作效率。

PC直插引脚安装稳固，提高生产效率

在电子制造过程中，安装可靠性直接影响产品品质与生产效率。

KH-SS26D01-G6采用标准PC直插引脚结构，具备以下优势：

• 焊接牢固
• 抗振动性能好
• 适合波峰焊工艺
• 易于批量生产
• 降低装配难度

相比部分贴片式拨动开关，直插结构在工业设备、汽车电子、通信设备等高可靠性领域具有更强优势。

同时，立式安装方式能够有效利用PCB垂直空间，为设备结构设计提供更多灵活性。

对于OEM制造商和电子方案开发企业而言，这种标准化设计能够缩短开发周期，提高生产一致性。

符合RoHS环保标准，满足全球市场要求

当前全球电子产业对环保法规要求越来越严格。

金航标KH-SS26D01-G6符合RoHS环保管控标准，在材料选择和生产过程中严格控制有害物质含量。

产品满足：

• 欧盟RoHS要求
• 国际绿色制造趋势
• 出口产品环保认证需求
• 企业ESG发展要求

对于面向国际市场的电子产品制造商来说，符合环保标准不仅是进入市场的重要门槛，也体现了企业对于可持续发展的重视。

因此，选择符合RoHS标准的电子元器件，已经成为现代电子设计的重要原则之一。

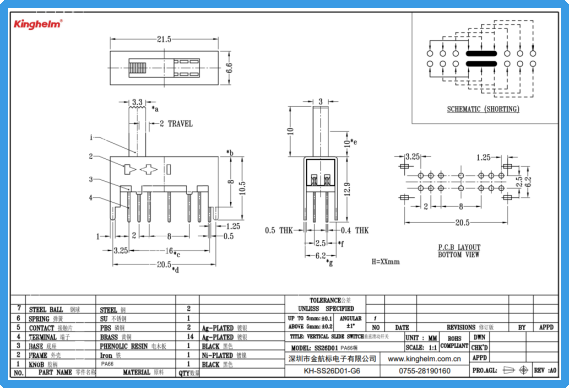

Kinghelm金航标KH-SS26D01-G6规格书

金航标持续打造高品质电子连接解决方案

作为国内知名电子元器件品牌，Kinghelm（金航标）长期专注于连接器、天线、开关、射频器件等产品研发与制造，产品广泛应用于消费电子、工业控制、汽车电子、物联网设备、智能终端及通信系统等领域。

KH-SS26D01-G6滑动拨动开关正是金航标在精密电子开关领域的重要产品之一。其双刀六掷设计、SHORTING短路型结构、紧凑尺寸以及稳定可靠的安装方式，为工程师提供了更加丰富的电路控制选择。

如果您正在寻找一款兼具多档位控制能力、稳定切换性能和高可靠性的滑动拨动开关，那么金航标Kinghelm KH-SS26D01-G6无疑值得重点关注。
