随着汽车智能化、网联化不断发展，车载天线、卫星导航、无线通信等系统对射频连接器的性能和可靠性提出了更高要求。FAKRA连接器凭借标准化接口、稳定的射频传输性能及成熟的汽车应用基础，广泛应用于车载通信、导航定位及天线信号传输等领域。针对汽车电子设备的板端连接需求，金航标（Kinghelm）推出FAKRA板端90°公头KH-FKRM-1003-03Z，以直角结构、50Ω特性阻抗及DC~6GHz频率范围，为车载射频互连提供一种紧凑、实用的连接方案。

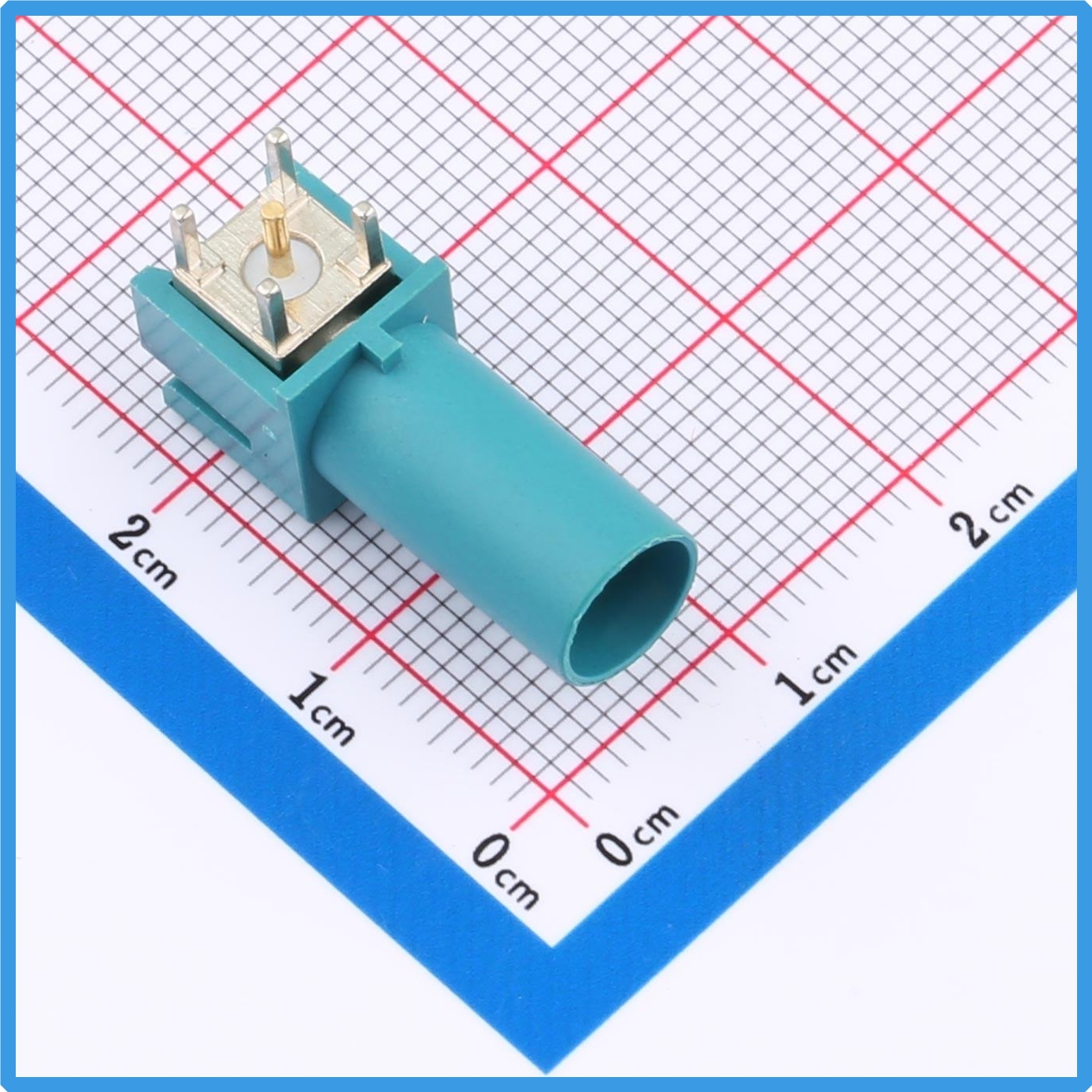

Kinghelm金航标KH-FKRM-1003-03Z产品图

一、金航标KH-FKRM-1003-03Z产品参数

• 品牌名称： Kinghelm（金航标）
• 商品型号： KH-FKRM-1003-03Z
• 产品类型： FAKRA板端90°公头
• 产品颜色： 水蓝色
• 商品封装： 插件式
• 包装方式： 袋装
• 商品毛重： 4.24g
• 频率范围： DC~6GHz
• 特性阻抗： 50Ω
• 工作温度： -40℃~+105℃

二、直角结构设计，优化板端空间布局

KH-FKRM-1003-03Z采用水蓝色绝缘外壳、金属连接部件及板端引脚设计，整体结构紧凑。其90°直角结构能够改变射频接口的出线方向，有利于适配空间受限的电子设备，优化连接器与线缆之间的布局关系。

在汽车电子控制单元、车载导航设备、通信模块及天线相关电路中，连接器不仅需要满足电气连接要求，还需要兼顾PCB布局、结构空间和装配便利性。90°板端设计能够为设备结构设计提供更多选择，帮助工程师合理规划接口位置，减少连接方向对内部空间的限制。

该产品采用插件式封装，适合相应的通孔焊接工艺。工程应用中，可结合PCB厚度、焊盘尺寸、安装高度及设备结构进行选型和布局设计。

三、DC~6GHz频率范围，满足多类射频连接需求

射频性能是评价FAKRA连接器的重要指标。KH-FKRM-1003-03Z的标称频率范围为DC~6GHz，特性阻抗为50Ω，可用于符合其电气性能要求的射频信号连接场景。

50Ω是汽车射频系统中常见的特性阻抗。连接器与射频线缆、PCB传输线及相关设备保持良好的阻抗匹配，有助于降低信号反射，改善射频链路的传输表现。DC~6GHz的标称频率范围，则为其适配不同频段的射频连接应用提供了基础。

在实际应用中，产品可根据系统设计用于车载天线、GNSS导航、广播接收及其他符合频率和电气指标要求的射频链路。具体适用性仍应结合插入损耗、回波损耗、屏蔽效果以及整条传输链路的测试结果进行确认。

四、宽温工作设计，适应汽车电子应用环境

汽车电子设备在实际使用中可能面临高低温变化、持续振动及复杂的运行环境，因此连接器的温度适应能力和机械稳定性十分重要。

KH-FKRM-1003-03Z的标称工作温度为-40℃~+105℃，能够为相应温度范围内的射频互连应用提供选型依据。产品重量约4.24克，采用袋装包装，便于产品存储、运输及生产物料管理。

对于车载电子设备而言，连接器的可靠性不仅取决于产品本身，还与焊接质量、PCB固定方式、线缆应力及整机结构设计密切相关。因此，在批量导入前，建议根据实际使用环境开展温度循环、振动、机械强度及射频性能等验证，以确保连接器与整机系统的匹配性。

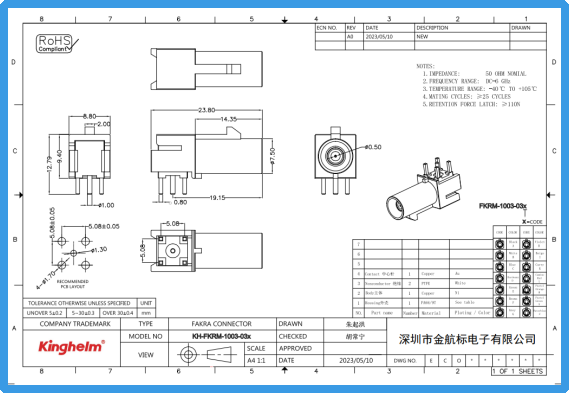

Kinghelm金航标KH-FKRM-1003-03Z规格书

五、FAKRA板端连接器的发展趋势：小型化、高频化与高可靠性

随着智能座舱、车联网和高级驾驶辅助系统持续发展，汽车内部的射频接口数量及信号传输需求不断增加，FAKRA板端连接器也呈现出新的技术发展方向。

首先，小型化与高密度布局将成为重要趋势。汽车电子控制器集成度不断提高，PCB空间日益紧张，连接器需要在保证机械强度和电气性能的基础上，进一步优化外形尺寸和安装布局。传统FAKRA与Mini-FAKRA、HFM等方案将在不同应用场景中形成差异化选择。

其次，高频化对连接器的结构设计提出了更高要求。随着车载通信及多频段天线应用发展，阻抗匹配、插入损耗、回波损耗和电磁屏蔽性能将受到更多关注。对于标称工作频率达到6GHz的产品，合理设计PCB焊盘、接地结构及射频过渡区域，有助于发挥连接器的性能优势。

此外，汽车级可靠性与制造一致性仍是行业竞争的关键。连接器厂商需要持续优化端子加工、绝缘材料、镀层质量及组装工艺，并加强产品测试与质量控制，以适应汽车电子设备对长期稳定运行的要求。

在这一发展背景下，传统FAKRA产品仍将在成熟射频应用中发挥重要作用，而更高密度、更高带宽的互连方案则为未来汽车电子设计提供新的选择。

六、结语

从传统车载天线连接到日益丰富的汽车射频应用，FAKRA连接器始终是汽车电子互连体系中的重要组成部分。金航标FAKRA板端90°公头KH-FKRM-1003-03Z，凭借直角结构、DC~6GHz标称频率范围、50Ω特性阻抗及-40℃~+105℃工作温度，为符合其规格要求的车载射频连接应用提供了一个值得考虑的产品选择。

面向汽车电子持续集成与升级的发展趋势，金航标将继续围绕连接器的结构设计、电气性能、可靠性及制造工艺等方面推进产品优化，为车载通信、导航定位及射频互连应用提供更多连接解决方案。
