在车载信息娱乐、智能驾驶与车联网快速迭代的当下，射频信号的稳定传输正成为整车电性能的 "隐形骨架"。作为天线与模组之间的关键转接节点，板端连接器既要扛得住高频，又要经得起振动与温变。Kinghelm（金航标）KH-FKRM-1007-04C 正是为此而生的 FAKRA 板端 90°公头。

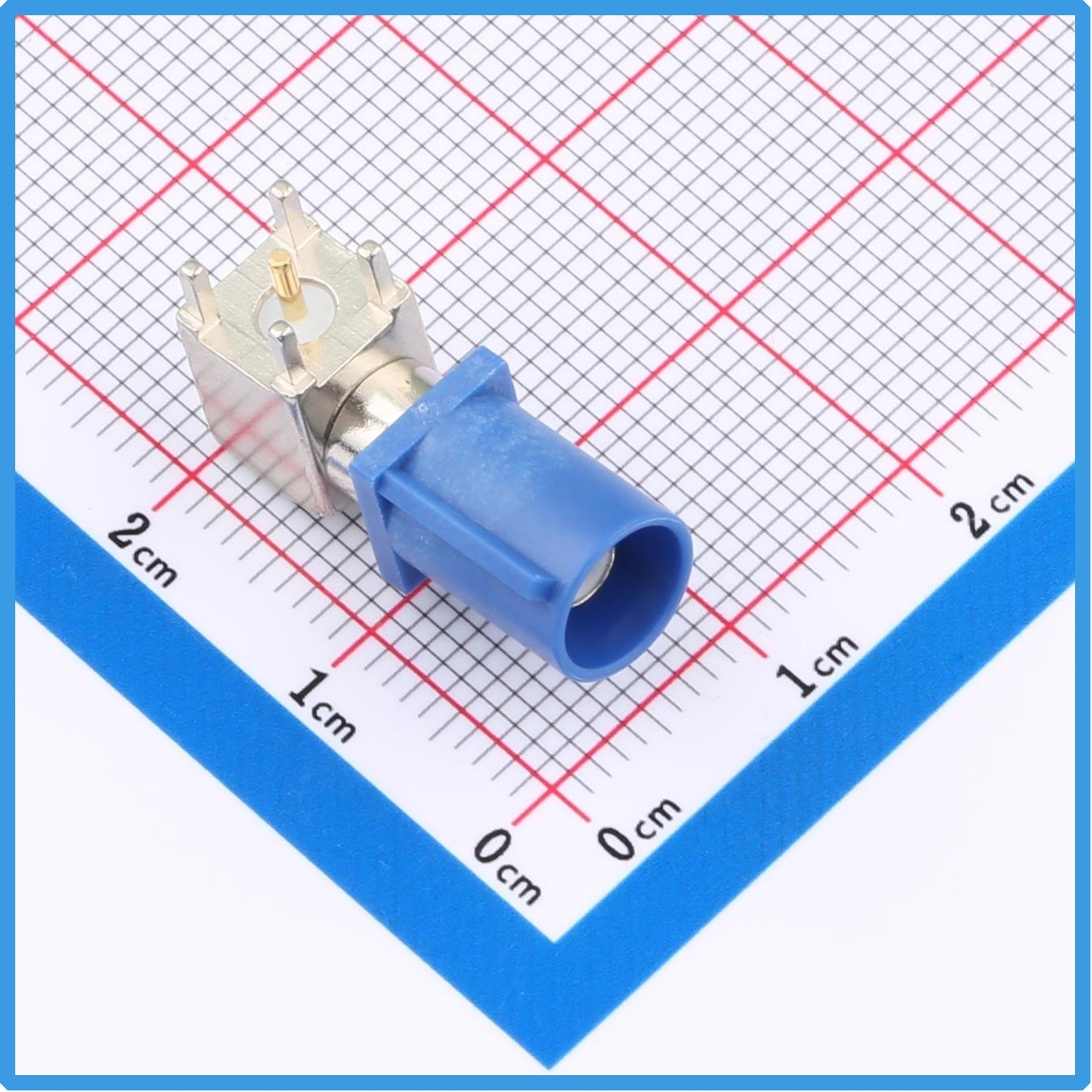

Kinghelm金航标KH-FKRM-1007-04C产品图

一、产品概述

KH-FKRM-1007-04C 是一款射频蓝色 FAKRA 板端天线座子，采用 90° 卧式结构，插件封装、袋装供货，单颗毛重约 4.94g。它遵循 FAKRA 通用接口标准，以颜色码实现快速防呆识别 —— 本型号为蓝色编码，与对应母头精准对配，简化产线装配与售后辨识。整机频域覆盖 DC~6GHz，特性阻抗 50Ω，工作温度 - 40℃~+105℃，接口直径 7.5mm、接口长度 9.53mm，在空间紧凑的车载 PCB 上可灵活排布。

二、核心特性与优势

1. 宽频带、低损耗：DC~6GHz 的频带覆盖，足以支撑 5G 车联网、Wi-Fi 6/7、V2X、GPS/GNSS 等主流频段，保障高速率数据的低插损传输。
2. 机械可靠性突出：90° 折弯结构有效降低线缆出线方向的应力集中；锁扣保持力≥110N、插拔循环≥25 次，兼顾装配牢固度与长期使用的耐插拔表现。
3. 宽温域适应性强：-40℃~+105℃覆盖主流车规与户外工况，避免极端温差导致的接触稳定性下降。
4. 标准兼容、易量产：遵循 FAKRA 标准、蓝色色环防呆，插件式安装适配自动化焊接产线，批量一致性好。

三、典型应用场景

适用于车载信息娱乐主机、T-Box / 车联网终端、毫米波雷达、车载天线（GPS/5G/V2X）与 PCB 之间的射频互连；同样适用于对可靠性要求较高的工业设备、安防监控及基站天线等无线通信模块的板端信号传输。

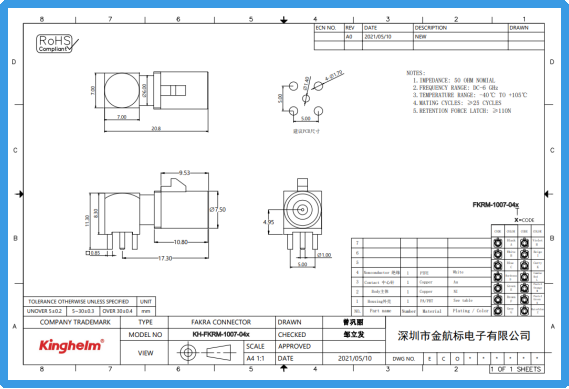

Kinghelm金航标KH-FKRM-1007-04C规格书

四、FAKRA 板端连接器的发展趋势

当前 FAKRA 连接器正从 "功能满足" 迈向 "标准深化与高频升级"：一方面，随 5G-A 与车路协同加速普及，板端接口的频段需求上探至 GHz 级高频，对阻抗一致性、屏蔽效能与 EMI 控制提出更严苛要求；另一方面，mini-FAKRA 与集成化方案加快落地，在更小封装内实现更多 pin 位与更快捷互锁，以适配域控制器高密度布板趋势。与此同时，汽车智能化抬高了耐温、耐振、耐腐蚀的车规级可靠性门槛，颜色防呆与自动化装配工艺也日益成为量产核心。KH-FKRM-1007-04C 这样兼顾宽频、可靠与易装配的板端产品，正是这一演进方向的落地样本。

五、总结

Kinghelm KH-FKRM-1007-04C 以蓝色编码、90° 卧式与 DC~6GHz 宽频覆盖，为车载与无线通信的板端互连提供了可靠选择。在 FAKRA 连接器向高频、集成、车规演进的大趋势下，它帮助工程师在有限空间内实现稳定、低损耗、易量产的射频连接，是构建下一代车载高速网络不可或缺的一环。
