各类RF连接器的抗电击穿强度对比分析

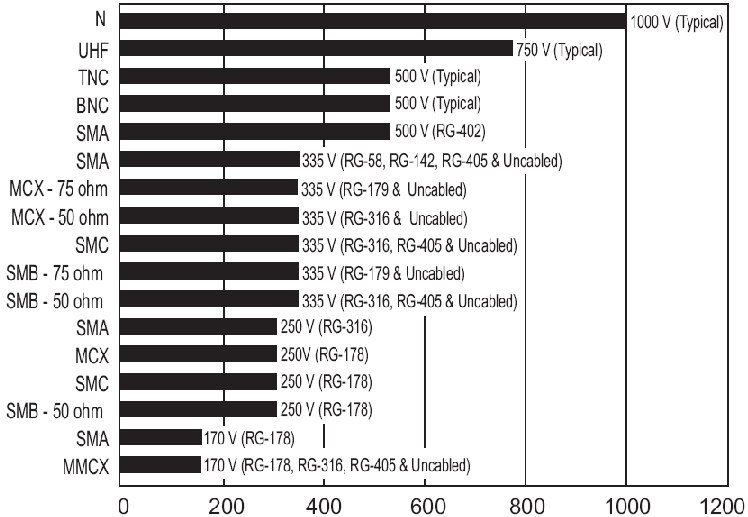

RF连接器的抗电击穿强度（耐压能力）通常反映其在高电压条件下不发生介质击穿的能力，是评估连接器绝缘性能的重要指标。图片展示了多种射频连接器在典型工作条件下的耐压范围，从中可以直观看出不同结构、尺寸、介质间距的连接器其耐压能力差异非常明显。

从整体趋势看，N型、UHF、TNC、BNC 等体积较大的射频连接器耐压能力明显更高。其中：

1. N型连接器
典型耐压可达 1000V RMS 左右，是图中表现最强的型号之一。其结构尺寸大、爬电距离长，适用于高功率、户外天线、通信基站等应用。

2. UHF连接器
典型耐压约 750V RMS，同样属于高耐压等级产品，常用于高功率或强电磁环境设备。

3. TNC 与 BNC 连接器
典型耐压均为 500V RMS，属于中等耐压级别，广泛用于测试仪器、视频系统、实验室测量等领域，结构机制适中，可靠性较高。

进入更加小型化的连接器后，耐压能力明显下降。例如：

4. SMA 连接器
根据使用线缆规格，耐压大约保持在 335V ～ 500V RMS 区间。小型结构导致内外导体间距缩小，因此更适合中等功率、微波通信、高密度射频模块等场景。

5. SMB、SMC、MCX、MMCX 等更小型连接器
典型耐压逐渐下降，例如图中展示的常见数值有：

250V RMS（如SMB、SMC、MCX）

170V RMS（SMA RG-178、MMCX 等）

这些小型连接器的设计目标主要是减小体积、高密度安装与高速射频性能，而非承受高电压。因此若系统存在高功率、耐压较高的电气要求，此类连接器不适合作为主选。

从图中也可观察到耐压数值常与 所使用的射频线缆类型（RG-178、RG-316、RG-405等）有直接关系。不同线缆的介电常数、绝缘厚度、屏蔽结构不同，会导致整套组件的抗电击穿等级上下浮动。

因此，总结规律如下：

1. 连接器尺寸越大 → 电介质间距越宽 → 抗击穿能力越强。

2. 高功率、高压环境倾向使用 N/UHF/TNC 等中大尺寸接口。

3. 微型连接器（如MMC、MCX、SMB）偏向小型化设备，耐压一般较低。

4. 连接器与线缆组合会影响最终耐压性能，应统一评估。

对于实际工程应用，应结合系统额定电压、功率指标、介质环境、湿度、高海拔工作条件等因素做综合选型，并留有安全裕度，以确保长期可靠运行。
