各类RF连接器的上限工作频率对比分析

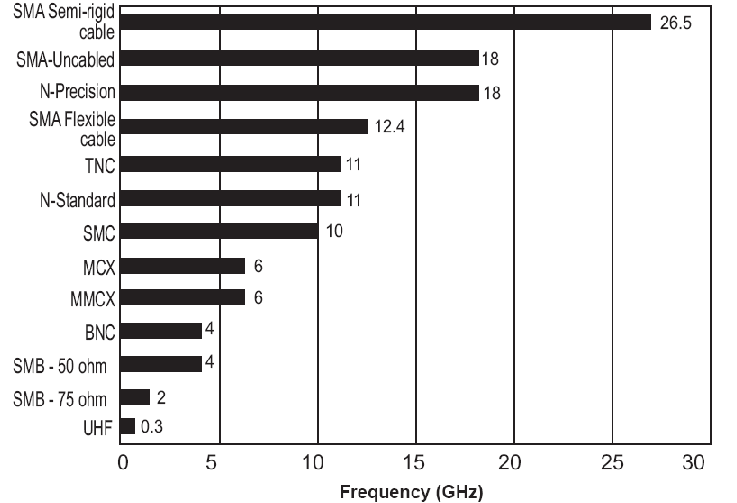

RF连接器的上限工作频率决定其在高频信号传输中能保持可靠阻抗匹配、低损耗和稳定电气性能的能力。图表展示了多种常见射频连接器在典型条件下的最高工作频率，能够直观看出不同连接器的电气结构、机械尺寸和精度对其带宽性能产生明显影响。

从整体排序上看，最高频率能力最强的是SMA系列连接器，尤其是使用半刚性线缆的SMA，可达到 26.5 GHz 工作频率，明显胜过于其他连接器类型。原因在于SMA结构精度高、特性阻抗控制好、内外导体几何尺寸严格，适合微波、雷达及高频通信前端。

其次是：

SMA Uncabled（未接线）和 N型精密连接器（N-Precision）
最大工作频率均约 18 GHz。精密N型连接器相比传统N型具有更高机械与同轴精度，是专业仪器、高端微波链路常见选择。

第三梯队包括：

SMA Flexible Cable（12.4 GHz）

TNC（11 GHz）

标准N型 N-Standard（11 GHz）

其中，传统N型和TNC的理论结构带宽较高，但由于机械结构不如SMA精细，因此最高频率略低。不过其机械强度大、耐候性好，在基站、天线馈线、户外微波系统仍广泛使用。

继续往下是：

SMC（10 GHz）
已经具备进入微波段的能力，适用于仪器仪表、小型射频系统和中高频射频模块。

再往下是小型RF连接器：

MCX / MMCX（均约 6 GHz）
小型推扣式结构，但带宽仍较高，适合小型射频模组、无线模块、便携设备和高密度 PCB 应用。

BNC、SMB（50Ω）（均约 4 GHz）
属于中频连接器，可用在测试设备、视频传输、通信仪器中。

SMB（75Ω）（2 GHz）
因特性阻抗、结构设计不同，频率比50Ω版本更低，一般用于广播电视信号。

UHF（0.3 GHz）
该系列属于典型“低频大尺寸”RF接口，仅支持几百 MHz 级别，因此在现代高速通信和高频仪器中使用较少，如需进入GHz级带宽，应避免选用。

从整体趋势可总结为：

1. 连接器结构精度越高，可靠带宽越大
如 SMA、N-Precision 明显优于传统结构。

2. 体积越大、加工几何容差越宽 → 带宽通常越低
UHF、BNC、SMB即属于此类。

3. 连接器-线缆组合会影响最终频率指标
例如 SMA 在半刚性线缆下比柔性线缆表现更佳。

在实际设计中，应根据系统带宽、接插件机械强度、密度、环境条件等因素综合选择，以确保信号完整性、电磁兼容性及长期可靠可靠运行。
