一、名称

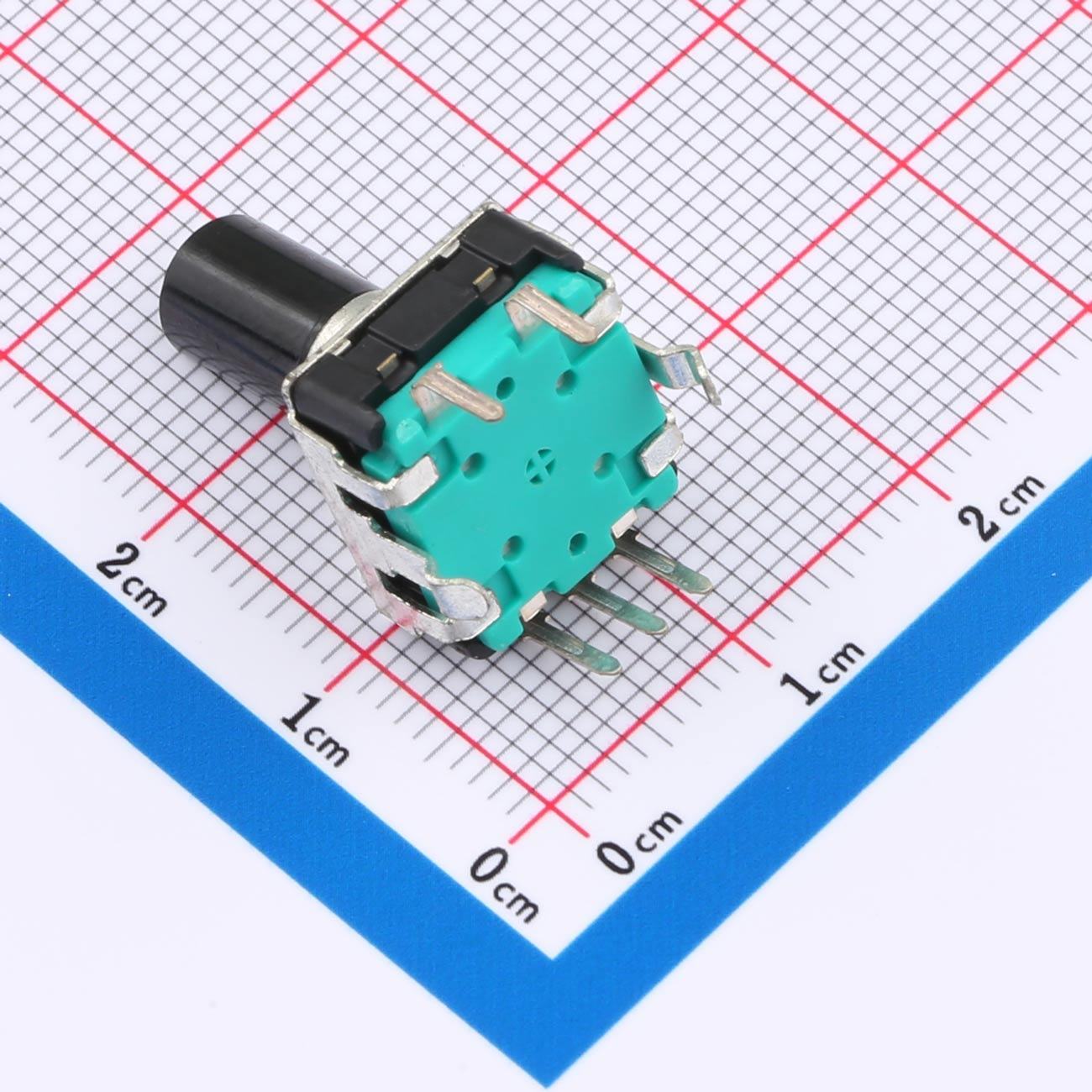

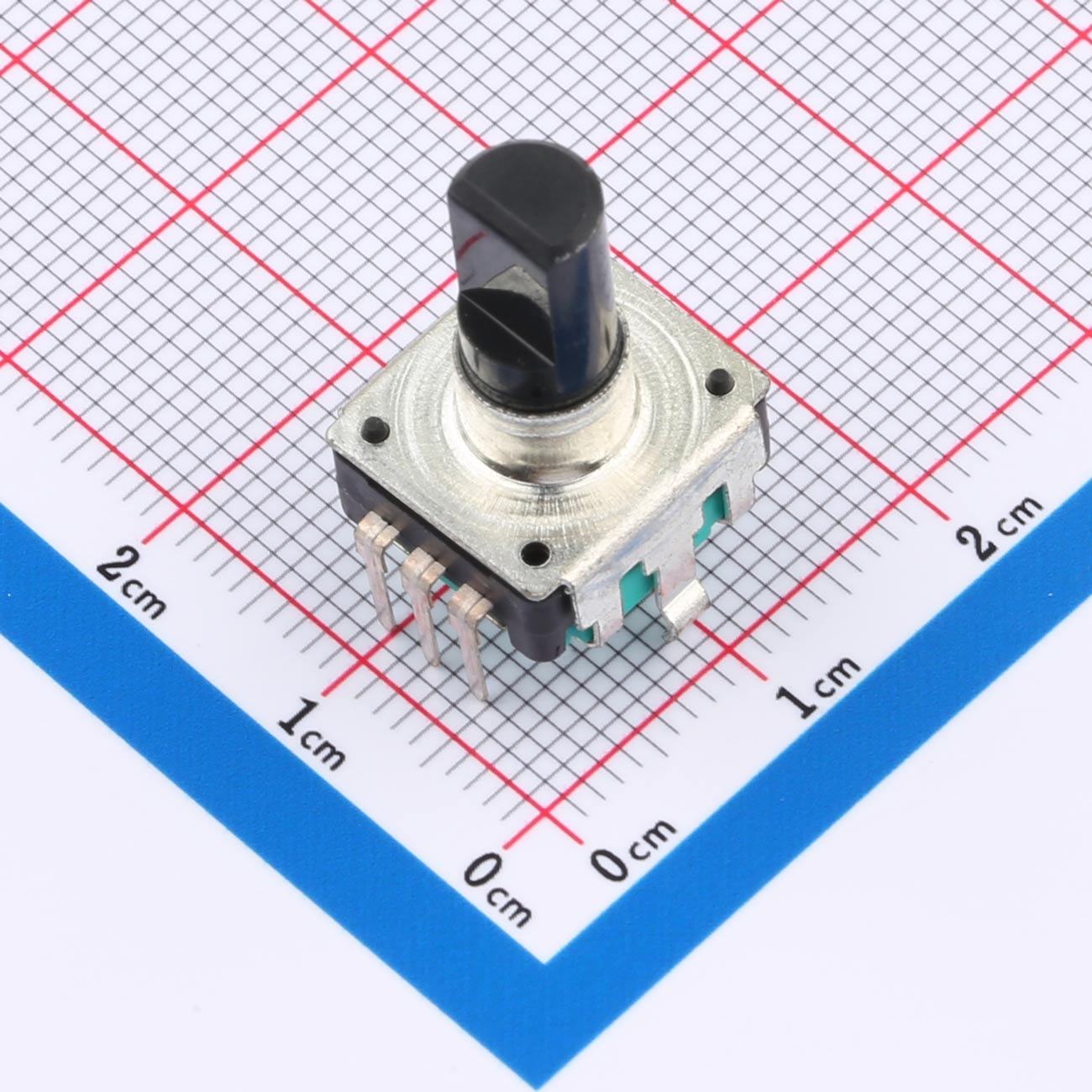

金航标 12mm薄型增量式旋转编码器 KH-EC122S1V20F241000
二、概述
本品为Kinghelm（金航标）12mm低轮廓薄型增量式旋转编码器，采用SMD封装、直插安装方式，袋装包装，单品毛重3.4g。专为电子设备微小电流回路设计，机身超薄紧凑、结构精密，配备稳定的电气参数，适配常规室内温控环境，广泛适用于各类轻薄型电子设备的精密参数调节与信号编码场景。
三、特性
-
规格结构：12mm低轮廓薄型机身，增量式信号输出，适配设备微小电流回路精密调控需求
-
安装方式：标准SMD封装，直插式安装结构，装配简单，适配常规电子批量生产工艺
-
电气性能：额定负荷5VDC/0.5mA，接触电阻≤100mΩ，绝缘电阻≥10MΩ，导通稳定、绝缘性能可靠
-
环境适配：工作温度区间-10℃~+70℃，适配绝大多数民用及室内电子设备工作环境
-
轻薄设计：低轮廓紧凑结构，整机仅重3.4g，适配小型化、轻薄化设备结构布局
四、优势
-
超薄小巧：12mm低轮廓机身，占用空间小，完美适配轻薄型电子产品结构设计
-
电气稳定：低接触电阻搭配可靠绝缘性能，信号输出精准，长期使用不易出现接触不良
-
适配性强：针对微小电流回路优化设计，参数匹配度高，调控细腻精准
-
安装高效：直插式SMD结构，装配工艺成熟，组装便捷，适合批量量产加工
五、应用
适用于轻薄型小家电、便携式数码产品、智能中控设备、小型工控模块、智能家居终端等设备，主要用于微小电流回路的参数调节、档位切换、增量信号编码与功能设定。
六、注意
-
严格遵循5VDC/0.5mA额定负荷使用，禁止超压、超负荷工作，避免器件损坏、信号异常
-
焊接作业需控制温度与时长，避免高温损伤内部精密结构，导致编码精度下降
-
工作环境需保持在-10℃~+70℃区间，极端温度易造成电气性能衰减、结构老化
-
存放与使用环境需干燥无尘，防潮防尘，防止触点氧化、绝缘性能降低
-
禁止暴力旋转、按压器件，避免内部精密结构变形、卡顿、编码失灵
七、总结
KH-EC122S1V20F241000是一款12mm低轮廓薄型增量式旋转编码器，专为电子设备微小电流回路量身打造。机身轻薄紧凑、电气性能稳定、调控精度高，安装便捷、通用性强，可充分满足各类轻薄型、小型化民用电子设备的参数调节与信号控制需求，性价比优异。
