Kinghelm 金航标 KH-EC063T122000 贴片式旋转编码器
概述

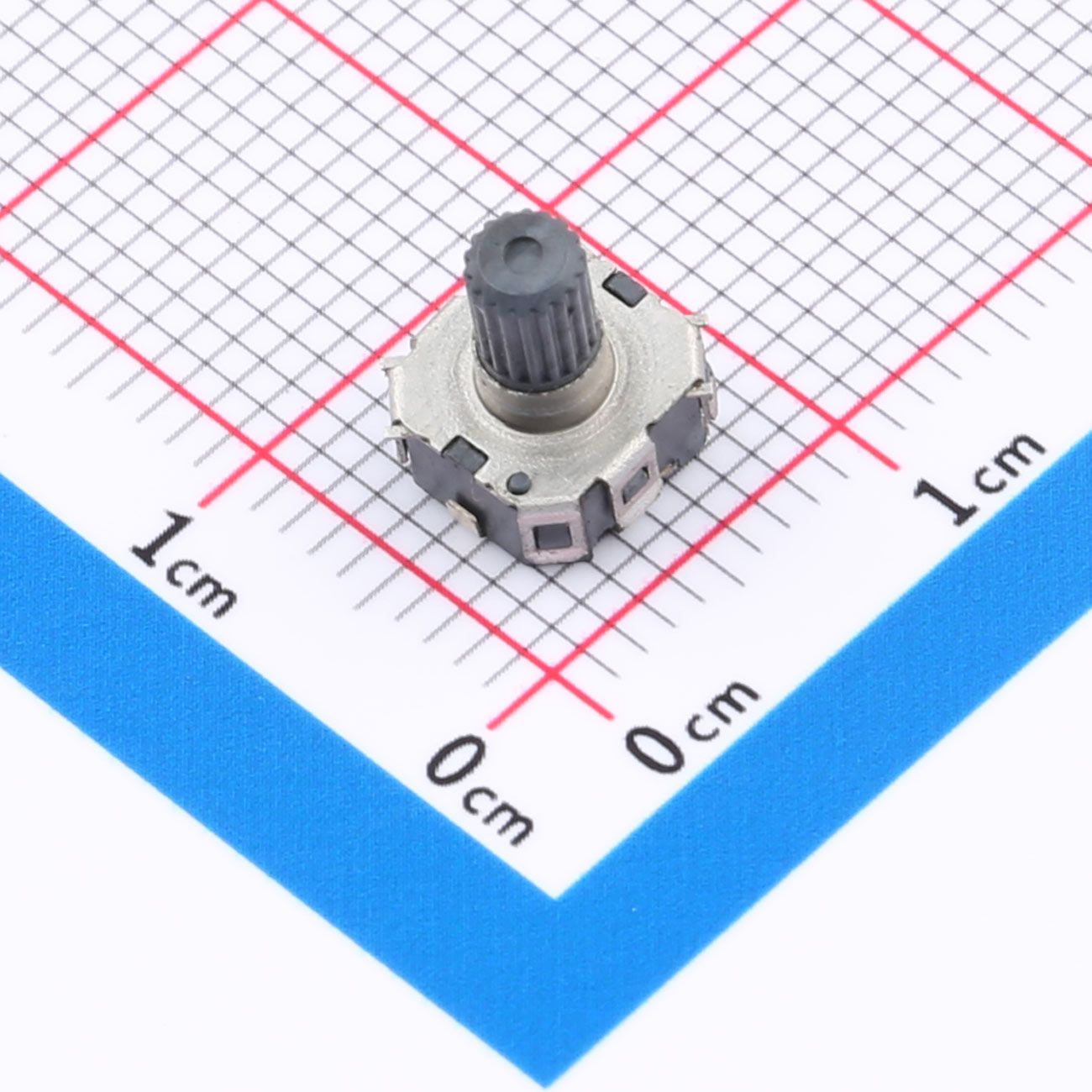

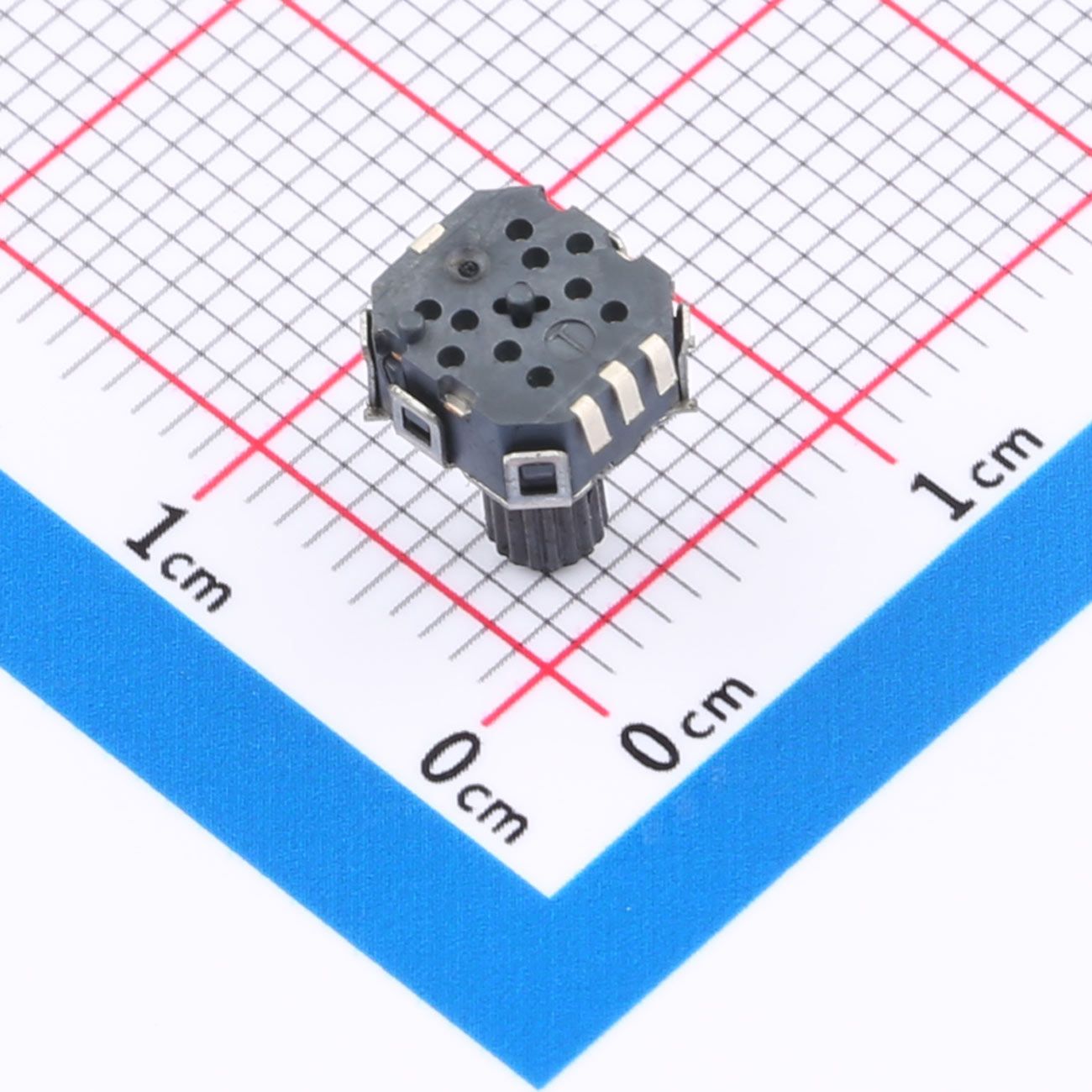

KH-EC063T122000是金航标Kinghelm推出的小型立贴式编码器，采用6.5x6.2mm的SMD封装，以编带方式供货，单支毛重仅1.48g。产品适配表面贴装生产工艺，可直接通过SMT设备贴装在PCB板上，是小型电子设备实现精准档位调节、脉冲信号输出的高集成度核心元器件。
特性
- 采用6.5x6.2mm的小型SMD封装，立贴安装方式大幅节省PCB板的平面布局空间
- 额定负荷为5VDC / 0.5mA，适配低功耗小型电子设备的供电场景
- 绝缘电阻≥50 MΩ，电气隔离性能优异，可有效避免电路间的信号干扰
- 使用温度覆盖-30℃ ~ +80℃，可在常规消费电子、工业轻量场景的宽温环境下稳定工作
- 编带包装适配自动化SMT贴装产线，可直接上机完成批量装配，提升生产效率
- 整体结构紧凑轻量化，1.48g的低重量不会给小型设备带来额外负载压力
优势
- 超小体积立贴设计，完美适配智能穿戴、便携数码等对内部空间要求严苛的小型设备
- 低额定负荷特性，适配电池供电类低功耗设备，可有效降低整机功耗，延长续航时间
- 高绝缘电阻性能，电路抗干扰能力强，输出脉冲信号精准稳定，不易出现信号偏差
- 宽温域适配能力，可在从低温到常规高温的多场景下保持性能稳定，环境适配性强
- 编带包装完全兼容自动化SMT生产流程，无需人工插件，大幅降低批量生产的人工成本
- 金航标成熟品控体系保障，产品一致性高，长期使用下操作手感和信号输出稳定性优异
应用
- 消费数码领域：蓝牙耳机、智能音箱、便携播放器的音量调节、功能档位切换
- 智能穿戴设备：智能手表、运动手环的操作旋钮、功能选择控制
- 小型家电：桌面加湿器、迷你风扇、便携咖啡机的参数调节与模式切换
- 工业轻量设备：手持检测仪器、便携调试终端的参数设置与数值调节
注意
- SMT贴装时需严格按照器件规格设置回流焊温度曲线，避免高温损伤内部弹性结构和触点
- 安装使用前确认供电参数匹配5VDC / 0.5mA的额定负荷，避免超压过流导致器件损坏
- 操作使用时避免施加过大的轴向按压力度，防止内部转轴结构变形，影响档位手感和信号输出
- 储存环境需保持干燥通风，避免长期处于高湿环境，防止金属触点氧化导致接触不良
- 贴装作业时需确认器件定位精准，避免偏移导致焊接虚焊，影响电气连接可靠性
总结
Kinghelm KH-EC063T122000小型立贴式编码器，凭借6.5x6.2mm的超小SMD封装、低功耗特性、高绝缘性能和宽温适配能力，完美适配各类小型便携电子设备的精准调节需求，兼容自动化量产流程，是空间受限类低功耗设备实现人机交互控制的高性价比优质选择。
